BQ27Z558YPHR

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: BQ27Z558YPHR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS  BQ27Z558YPHR

BQ27Z558YPHR概述

    BQ27Z558 Impedance Track™ Battery Gas Gauge Solution

    1. 产品简介


    BQ27Z558 Impedance Track™电池电量计解决方案是德州仪器(Texas Instruments)推出的一款高精度、高度集成的一系列单电池锂离子电池组电量计。此产品主要支持锂离子(Li-Ion)和聚合物锂电池(Li-Polymer)电池组,可应用于多种便携式电子产品中,如智能手机、数码相机、平板电脑、便携式健康设备和便携式音频设备等。其核心功能在于通过精确监测电池的状态,为用户提供可靠的能量管理信息。

    2. 技术参数


    BQ27Z558技术规格如下:
    - 电池电压测量范围:0.0V 至 5.5V
    - 支持电流检测电阻范围:1 mΩ 至 10 mΩ
    - 外部温度传感器:支持
    - 内置温度传感器:支持
    - 温度感测范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C
    - 通信接口:I2C 和 HDQ 一线接口
    - 内部参考电压:REF1 (1.195V 至 1.227V),REF2 (1.2V 至 1.22V)
    - 通信频率:最高可达 400kHz 的 I2C 通信
    - 功耗模式:
    - SLEEP 模式:<11 μA
    - DEEP SLEEP 模式:<9 μA
    - HIBERNATE 模式:<3 μA
    - OFF 模式:<1.9 μA

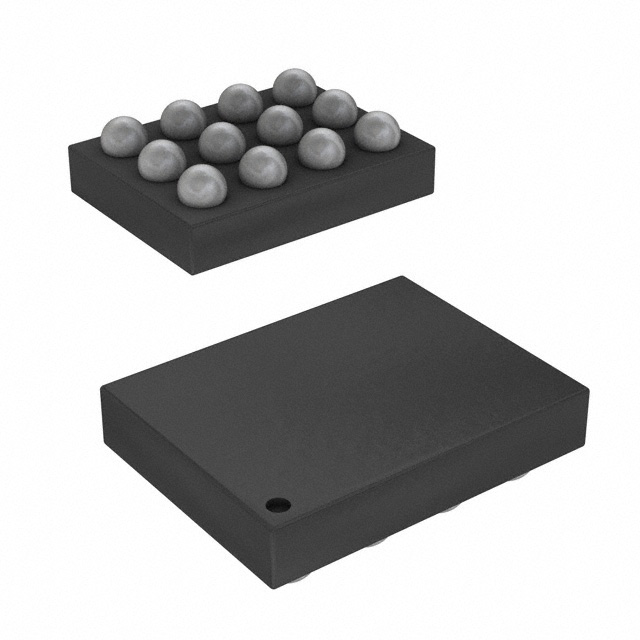

    - 尺寸:12 引脚 DSBGA 封装(1.67 mm x 2.05 mm)

    3. 产品特点和优势


    BQ27Z558 Impedance Track™电池电量计具备多项显著的特点和优势:
    - 安全认证功能:SHA-256 认证响应器增强了电池包的安全性。
    - 电池电量监测算法:具备JEITA充电算法和增强型充电算法,以及RSOC补偿选项。
    - 多通道模拟信号处理:两个独立的ADC支持同时采样电压和电流,并具备低输入偏移误差(<1μV),保证测量精度。
    - 广泛的电流应用范围:支持1mA到5A以上的电流范围,适应不同设备的需求。
    - 低功耗模式:提供四种不同的功耗模式,包括休眠模式、深度休眠模式、待机模式及关机模式,以减少能源消耗。

    4. 应用案例和使用建议


    BQ27Z558 Impedance Track™电池电量计广泛适用于各种便携式设备,如智能手机、数码相机、平板电脑、便携式健康设备和便携式音频设备。例如,在智能手机中,可以实现精确的电池电量监测,并在电量较低时向系统发出警报,确保用户体验不受影响。使用时,建议根据具体的应用需求选择合适的功耗模式,并注意电路设计以减少噪声干扰,从而获得更准确的监测结果。

    5. 兼容性和支持


    BQ27Z558 Impedance Track™电池电量计的设计充分考虑了与现有系统的兼容性。它支持1.2V逻辑电平的I2C接口,方便与不同型号的设备进行连接和通讯。德州仪器还提供了详尽的技术文档和支持服务,以帮助用户更好地理解和利用该产品的各项功能。

    6. 常见问题与解决方案


    在使用BQ27Z558 Impedance Track™电池电量计过程中,可能会遇到以下问题及解决方案:
    - Q1:如何设置低功耗模式?
    - A1:通过配置寄存器来选择适当的休眠模式,例如将芯片配置为DEEP SLEEP模式。
    - Q2:如何校准内部参考电压?
    - A2:参考手册中的校准步骤,使用特定命令执行校准过程。
    - Q3:如果设备无法正常通信怎么办?
    - A3:检查引脚连接是否正确,确认通信速率符合标准,并尝试重新上电。

    7. 总结和推荐


    总体而言,BQ27Z558 Impedance Track™电池电量计凭借其出色的性能、丰富的功能以及广泛的适用性,在电子设备领域具有很强的市场竞争力。其精确的电量监测能力和强大的安全性使其成为各类便携式设备的理想选择。强烈推荐给需要高效、稳定且安全的电量管理解决方案的用户。

BQ27Z558YPHR参数

参数
包装方式 卷带包装

BQ27Z558YPHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ27Z558YPHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS BQ27Z558YPHR BQ27Z558YPHR数据手册

BQ27Z558YPHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.9
2000+ ¥ 5.75
3000+ ¥ 5.6
库存: 11000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 5900
