TMAG5253BA4IQDMRR

产品分类: 霍尔传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 15KHz 1.65V 5mA 1mA 3.6V Z轴 贴片安装,黏合安装
供应商型号: TMAG5253BA4IQDMRR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 霍尔传感器 TMAG5253BA4IQDMRR

TMAG5253BA4IQDMRR概述

    TMAG5253 Low-Power Linear Hall Effect Sensor With EN Pin in Ultra-Small Package

    1. 产品简介


    TMAG5253 是一款低功耗线性霍尔效应传感器,采用独特的设计来实现对磁场强度的高精度响应。这种传感器特别适合需要低功耗、小体积的应用场合。主要功能包括:磁通密度感应、专用使能引脚、快速启动时间等。TMAG5253 广泛应用于游戏控制器及周边设备、磁接近传感器、移动机器人电机控制、无绳电动工具和无人机负载控制等领域。

    2. 技术参数


    - 供电电压范围:1.65 V 至 3.6 V
    - 关机电流:<20 nA(1.8 V, 25°C)
    - 工作电流:2 mA(1.8 V, 25°C)
    - 平均电流:<10 μA(100 Hz 脉冲周期)
    - 输出电压比例:与 VCC 成比例
    - 温度补偿:补偿钕磁体的温度漂移
    - 磁灵敏度范围:
    - A1:±20 mT
    - A2:±40 mT
    - A3:±80 mT
    - A4:±160 mT
    - 启用引脚:专用使能引脚

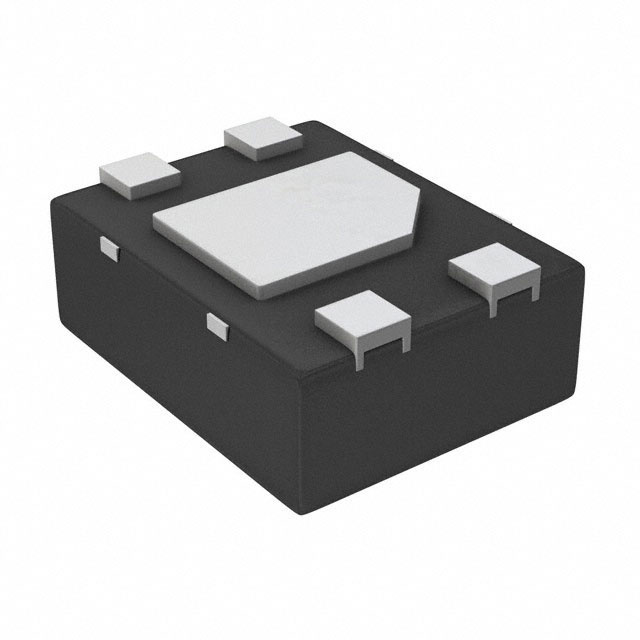

    - 封装:超小型 X2SON 4 引脚封装,尺寸为 1.40 mm × 1.10 mm
    - 工作温度范围:-40°C 至 125°C

    3. 产品特点和优势


    - 超低功耗:在待机模式下,电流消耗小于 20 nA,极大地延长了电池寿命。
    - 快速启动时间:< 25 μs,适应快速响应需求。
    - 宽磁灵敏度范围:提供四种不同范围的磁灵敏度选项,以满足不同应用场景的需求。
    - 磁温度补偿:提高温度变化条件下的稳定性和可靠性。
    - 线性输出:输出电压与磁场强度成线性关系,适用于多种复杂应用。

    4. 应用案例和使用建议


    应用案例
    - 游戏控制器及周边设备:精确检测玩家操作,提升用户体验。
    - 磁接近传感器:实现非接触式开关功能。
    - 移动机器人电机控制:精准位置反馈,提高控制精度。
    - 无绳电动工具:集成磁性开关,简化电路设计。
    - 无人机负载控制:实时监测载荷状态,确保飞行安全。
    使用建议
    - 在设计电源电路时,建议使用至少 0.1 µF 的陶瓷电容连接 VCC 和地,以稳定电源。
    - 根据具体应用需求选择合适的磁灵敏度范围,以达到最佳性能。
    - 确保在温度范围内的使用,特别是在极端温度环境下需进行额外的温度补偿措施。

    5. 兼容性和支持


    - 兼容性:TMAG5253 可与现有的模拟信号处理电路无缝对接,易于集成。
    - 支持资源:制造商提供详尽的技术文档、应用指南和在线支持,确保用户能够顺利进行开发和调试。

    6. 常见问题与解决方案


    - 问题一:如何正确设置磁灵敏度?
    - 解决方案:根据应用需求选择合适的磁灵敏度范围,详细参考数据手册中的规格表。

    - 问题二:如何减少功耗?
    - 解决方案:利用专用使能引脚进入低功耗模式,有效降低整体功耗。

    - 问题三:输出电压不准确怎么办?
    - 解决方案:检查 VCC 是否稳定,确保外部电路设计符合数据手册要求。

    7. 总结和推荐


    TMAG5253 是一款功能强大且性能卓越的低功耗线性霍尔效应传感器。其具备多种优势,如低功耗、快速启动时间和广泛的磁灵敏度范围,使其成为众多应用的理想选择。强烈推荐在需要高精度磁场检测且对体积和功耗有严格要求的项目中使用 TMAG5253。

TMAG5253BA4IQDMRR参数

参数
典型带宽 15KHz
分辨率 -
最大输出电流 1mA
轴类型 Z轴
最小工作供电电压 1.65V
感应范围 -
最大供电电流 5mA
输出类型 -
最大工作供电电压 3.6V
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

TMAG5253BA4IQDMRR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMAG5253BA4IQDMRR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 霍尔传感器 TEXAS INSTRUMENTS TMAG5253BA4IQDMRR TMAG5253BA4IQDMRR数据手册

TMAG5253BA4IQDMRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.1796
3000+ ¥ 2.1264
6000+ ¥ 2.0555
库存: 47189
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2179.6
