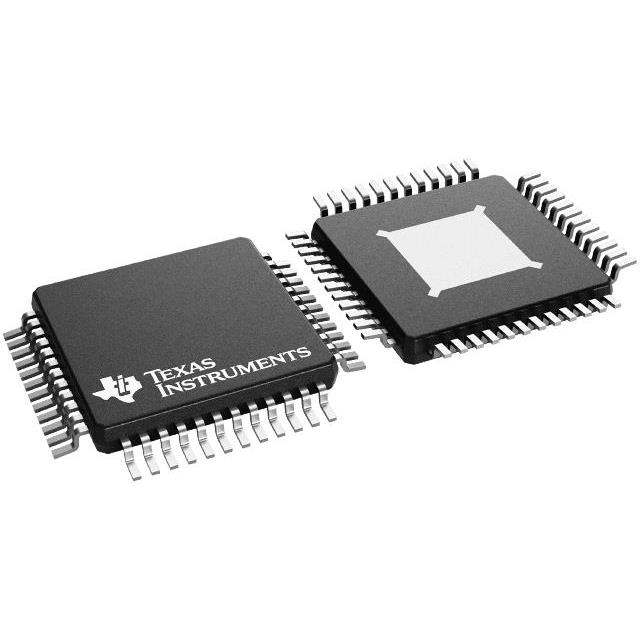

F2800156QPNQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: F2800156QPNQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 F2800156QPNQ1

F2800156QPNQ1概述

    TMS320F280015x Real-Time Microcontrollers

    1. 产品简介


    TMS320F280015x(简称F280015x)是德州仪器(Texas Instruments, TI)推出的C2000系列实时微控制器家族的一员,专为功率电子应用中的高效能设计而打造。这款微控制器以其强大的处理能力、多样化的外设和卓越的安全特性脱颖而出,适用于汽车、工业、通信及服务器电源等多个领域的关键控制任务。其核心功能包括高性能浮点运算单元(FPU)、三角函数数学单元(TMU)和多种通讯接口,能够满足各类高性能实时控制需求。

    2. 技术参数


    F280015x的技术参数如下:
    - 处理器及加速器:
    - 双32位锁步C28x内核,运行频率达120 MHz。
    - 支持IEEE 754浮点运算单元(FPU),Trigonometric Math Unit (TMU),CRC引擎及指令集。
    - 两个内部10 MHz振荡器。
    - 存储器:
    - 256 KB单银行闪存(ECC保护)。
    - 36 KB RAM(ECC/奇偶校验保护)。
    - 系统:
    - 内置1.2V核心电压生成。
    - 窗口式看门狗定时器模块。
    - 52个独立编程的多路复用通用输入输出引脚(GPIO)。

    - 通信外设:
    - 一个PMBus接口。
    - 两个I2C接口。
    - 一个CAN / DCAN总线端口。
    - 一个支持灵活数据率的CAN FD / MCAN总线端口。
    - 一个SPI端口。
    - 三个UART兼容的串行通信接口(SCI)。
    - 一个UART兼容的本地互连网络(LIN)接口。
    - 模拟系统:
    - 两个4 MSPS、12位模数转换器(ADC)。
    - 一个具有12位参考数模转换器(DAC)的窗口比较器(CMPSS)。
    - 三个具有9.5位有效参考DAC的窗口比较器(CMPSSLITE)。
    - 增强型控制外设:
    - 14个ePWM通道,其中四个具备高分辨率能力(150 ps分辨率)。
    - 集成死区支持和硬件中断区(TZs)。
    - 三个增强捕获模块(eCAP)。
    - 两个增强型正交编码脉冲模块(eQEP)。
    - 集成模式生成器(EPG)。
    - 诊断功能:
    - 内存上电自检(MPOST)。
    - 安全相关认证:
    - 符合ISO 26262 ASIL B标准,通过TÜV SÜD认证。
    - 符合IEC 61508 SIL 2标准,通过TÜV SÜD认证。
    - 工作环境:
    - F280015xS, F280015xQ型号: -40°C至125°C。
    - F280015xE型号: -40°C至150°C。

    3. 产品特点和优势


    F280015x具备多项显著优势:
    - 高性能处理: 双32位C28x内核和FPU确保了高速度的数据处理能力,特别适合于实时控制系统。
    - 多功能集成: 多种外设集成,简化系统设计并提高系统效率。
    - 安全性: 符合功能安全标准ISO 26262 ASIL B和IEC 61508 SIL 2,确保系统稳定可靠。
    - 广泛的适用性: 适用于多种环境温度范围,适应各种应用需求。

    4. 应用案例和使用建议


    F280015x广泛应用于各类场合,例如:
    - 汽车应用: 包括高级驾驶辅助系统(ADAS)、车身电子及照明等。
    - 工业应用: 如电机驱动、工厂自动化控制、电信及服务器电源等。
    - 其他应用: 如电源管理和通信系统等。
    使用建议:
    - 在汽车应用中,考虑F280015xE型号以获得更高的工作温度范围。
    - 在电机控制应用中,利用高分辨率PWM和多个GPIO引脚来优化控制精度。

    5. 兼容性和支持


    F280015x系列微控制器与多种通信接口兼容,便于与其他系统组件集成。此外,TI提供了全面的支持资源,包括文档、工具和软件包,以帮助开发者轻松上手。

    6. 常见问题与解决方案


    常见问题:
    - 问题: 如何确保安全启动?
    - 解决方案: 利用JTAGLOCK功能进行安全启动,保护芯片不被非法访问。
    - 问题: 如何处理设备在高温环境下工作的问题?
    - 解决方案: 选择F280015xE型号,并进行适当的散热设计以确保系统稳定运行。

    7. 总结和推荐


    综上所述,TMS320F280015x是一款强大且多功能的实时微控制器,适合需要高性能和高可靠性的应用。其强大的处理能力、广泛的兼容性和卓越的安全性使其在市场上极具竞争力。推荐所有寻求高效能实时控制解决方案的应用工程师使用此产品。
    结论:
    F280015x凭借其优越的技术特性和广泛应用范围,在众多实时控制任务中表现出色。如果您正在寻找一款可靠的微控制器,TMS320F280015x将是您的理想选择。

F2800156QPNQ1参数

参数
包装方式 散装

F2800156QPNQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F2800156QPNQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS F2800156QPNQ1 F2800156QPNQ1数据手册

F2800156QPNQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 16.107
2000+ ¥ 15.6975
3000+ ¥ 15.288
库存: 6000
起订量: 1000 增量: 119
交货地:
最小起订量为:1000
合计: ¥ 16107
