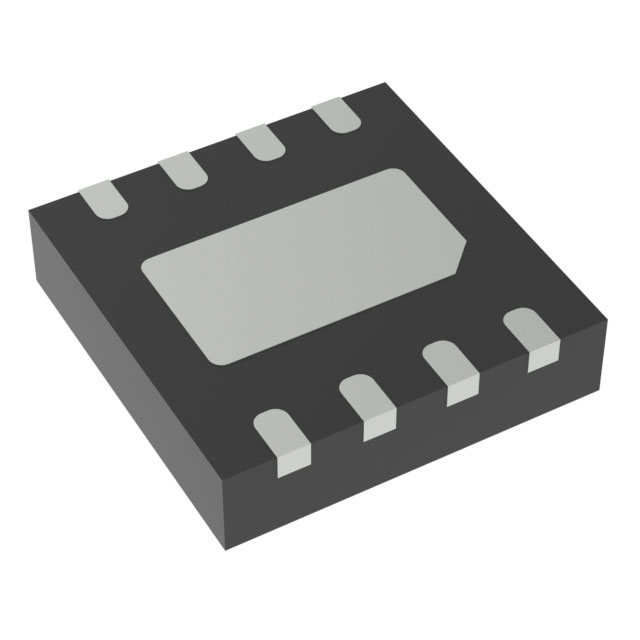

LP5810ADSDR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: PWM,I²C Constant Current 51mA 4 0V 5.5V 导线安装,贴片安装,黏合安装
供应商型号: LP5810ADSDR
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS LED驱动器 LP5810ADSDR

LP5810ADSDR概述

    LP5810 4-Channel RGBW LED Driver with Autonomous Control

    1. 产品简介


    LP5810 是一款专为便携式及可穿戴电子产品设计的四通道 RGBW LED 驱动器,具备自主控制动画引擎功能。该器件支持多种调光方法,包括模拟调光和脉宽调制(PWM)调光,确保亮度调节平滑无噪声。广泛应用于便携设备、游戏及家庭娱乐设备、物联网(IoT)设备、网络设备以及工业人机界面等领域。

    2. 技术参数


    | 参数 | 值 |

    | 操作电压范围 | VCC 范围:2.7V 至 5.5V |
    | 逻辑引脚兼容性 | 1.8V、3.3V 和 5V |
    | 每个恒流源的精度 | 0.1mA 至 51mA;器件间误差最大±5%,通道间误差最大±5% |
    | 最低头空间电压 | 110mV(典型值)@ 25.5mA;210mV(典型值)@ 51mA |
    | 站待电流 | ISTB = 26μA(典型值) |
    | 活动模式下的正常工作电流 | INOR = 0.4mA(典型值)@ 25.5mA |
    | 模拟调光 | 最大电流 (MC):25.5mA 或 51mA;每个点 (DC) 的独立 8 位设置 |
    | PWM 调光频率 | 最高可达 24kHz |
    | PWM 亮度分辨率 | 8 位 |
    | 自主动画引擎控制 | 具备 6MHz 时钟信号生成能力 |
    | 温度范围 | -40°C 至 85°C |

    3. 产品特点和优势


    - 超低功耗:在典型情况下,站待模式电流仅为 26μA,活动模式电流为 0.4mA(当 LED 电流为 25.5mA 时)。
    - 高精度调光:通过模拟调光和 PWM 调光方式,实现 256 步的精细调光。
    - 独立配置:每个 LED 都可以通过相关寄存器进行独立配置,以实现多种照明效果。
    - 抗鬼影功能:集成的去鬼影功能可提高显示效果的清晰度。
    - 易于集成:支持 I2C 接口,便于与其他设备通信。

    4. 应用案例和使用建议


    应用案例:
    - 便携及可穿戴设备:如耳机充电盒、智能手表。
    - 游戏和家庭娱乐:如智能音箱、VR 头显。
    - 物联网设备:如智能标签、视频门铃。
    - 网络设备:如路由器、接入点。
    - 工业人机界面:如电动汽车充电站、工厂自动化。
    使用建议:
    - 在实际应用中,应根据具体的调光需求选择合适的 PWM 频率和分辨率,以达到理想的视觉效果。
    - 对于温度敏感的应用场合,应考虑散热措施以保持芯片在推荐的工作温度范围内运行。

    5. 兼容性和支持


    - 兼容性:该产品与多种电子元件及设备兼容,支持 I2C 通信接口,易于集成到现有系统中。
    - 支持资源:提供详尽的技术文档、软件支持及客户支持资源,帮助用户快速解决问题并提升使用体验。

    6. 常见问题与解决方案


    - 问题一:站待模式电流过高。
    - 解决方案:检查供电电压是否超出正常范围,并确认是否正确设置芯片使能信号(CHIPEN)。
    - 问题二:PWM 调光不均匀。
    - 解决方案:调整 PWM 生成器的设置,确保各通道之间的电流误差在允许范围内。

    7. 总结和推荐


    LP5810 是一款高性能的四通道 RGBW LED 驱动器,具备超低功耗、高精度调光和自主控制动画引擎等功能,适用于多种现代化电子设备。其易集成性和强大的功能使其在市场上具有显著的竞争优势。推荐对低功耗、高精度调光有严格要求的应用场景使用本产品。

LP5810ADSDR参数

参数
调光方式 PWM,I²C
效率 -
输出数量 4
最大输入电压 -
功率 -
拓扑 Constant Current
最小输出电压 0V
输出电流 51mA
最小输入电压 -
最大输出电压 5.5V
安装方式 导线安装,贴片安装,黏合安装
应用等级 通用级
包装方式 卷带包装

LP5810ADSDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5810ADSDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LP5810ADSDR LP5810ADSDR数据手册

LP5810ADSDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.7732
200+ ¥ 6.601
1000+ ¥ 6.4288
库存: 10
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 67.73
