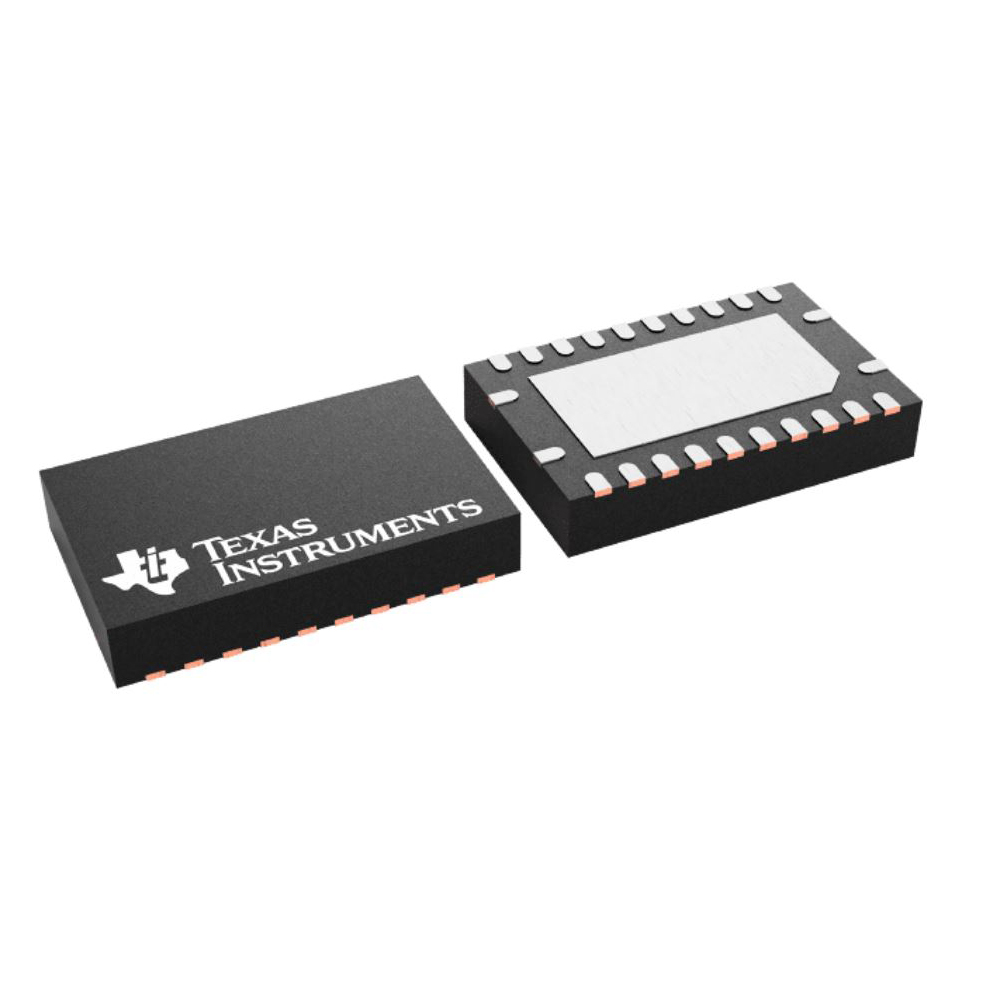

LM5149RGYR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 100KHz~2.2MHz Transistor Driver 1 贴片安装,黏合安装
供应商型号: LM5149RGYR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5149RGYR

LM5149RGYR概述

    LM5149 技术手册概述

    1. 产品简介


    LM5149 是一款由德州仪器(Texas Instruments)生产的 80V 超低静态电流同步降压 DC/DC 控制器,适用于高电流单输出应用。它具有独特的功能,如内置的主动式电磁干扰滤波器(Active EMI Filter)和双重随机扩频(Dual Random Spread Spectrum, DRSS),能够显著降低电磁干扰(EMI)。这款控制器支持宽输入电压范围(3.5V 至 80V),并能调节输出电压至 0.8V 至 55V,适用于多种工业自动化、运输、无线基础设施和测试测量应用。

    2. 技术参数


    - 输入电压范围: 3.5V 至 80V
    - 输出电压范围: 0.8V 至 55V
    - 最大结温: 150°C
    - 工作模式: 强制 PWM 模式、待机模式电流为 9.5µA
    - 保护功能: 内置过流保护、欠压锁定保护、热关断保护
    - 启动方式: 软启动时间为 3ms
    - 频率范围: 100kHz 至 2.2MHz
    - 尺寸: 3.5mm x 5.5mm

    3. 产品特点和优势


    - 高效电磁干扰滤波: 通过内置的主动式电磁干扰滤波器和双重随机扩频,平均电磁干扰降低了 25dBµV,显著提高了系统的电磁兼容性(EMC)。
    - 高可靠性: 提供内部和外部环路补偿选项,确保系统稳定可靠。
    - 灵活的控制: 支持强制 PWM 模式、待机模式,适合各种负载条件。
    - 丰富的接口和配置选项: 包括使能引脚、电源好信号引脚等,方便集成到不同的系统中。

    4. 应用案例和使用建议


    LM5149 广泛应用于工业自动化系统、无线基础设施和测试测量设备中。在设计时,可以考虑以下建议以优化性能:
    - 选用合适的外部补偿网络: 通过调整外部补偿电容和电阻,可以获得更好的稳定性。
    - 合理的散热设计: 尤其是在高功率应用中,需要注意散热设计,以确保结温不超标。

    5. 兼容性和支持


    - 兼容性: LM5149 可以与多种不同品牌的电源管理和驱动器芯片兼容,适合不同应用场合的需求。
    - 支持和维护: 德州仪器提供了详尽的技术文档和在线技术支持资源,便于用户进行产品选型和设计支持。

    6. 常见问题与解决方案


    - 问题: 如何设置输出电压?
    - 解决方案: 通过调节反馈引脚(FB)上的分压电阻,可将输出电压设置在 0.8V 至 55V 范围内。
    - 问题: 遇到过载保护问题怎么办?
    - 解决方案: 确认是否在启动过程中有过大的负载,如果存在请逐步增加负载。

    7. 总结和推荐


    综上所述,LM5149 是一款高性能、高可靠性的同步降压 DC/DC 控制器。其出色的电磁干扰抑制能力和广泛的电压范围使其非常适合于工业和测试测量应用。建议在需要高效率和低噪声的应用场景中选择使用 LM5149。此外,德州仪器提供的全面技术支持也将确保用户在设计和部署过程中获得必要的帮助和支持。
