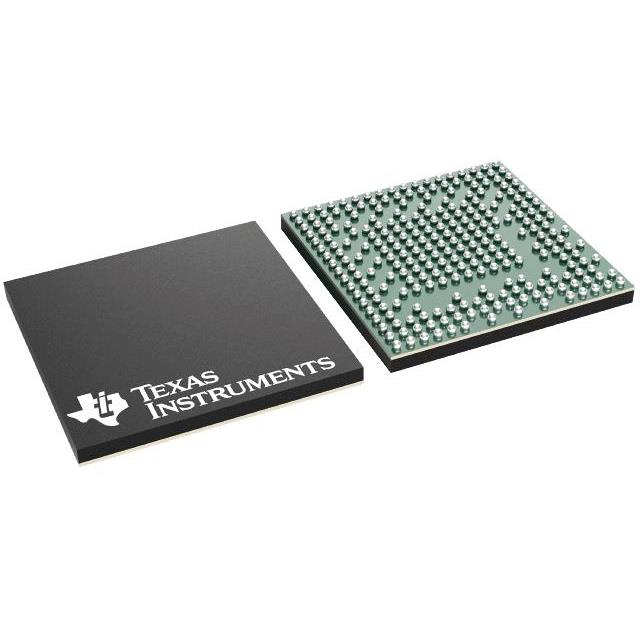

AWR2944ABGALTRQ1

产品分类: 其他传感器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: AWR2944ABGALTRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他传感器 AWR2944ABGALTRQ1

AWR2944ABGALTRQ1概述

    AWR2943/AWR2944 单芯片76至81GHz FMCW雷达传感器

    1. 产品简介


    AWR2943和AWR2944是德州仪器(Texas Instruments)推出的单芯片76至81GHz FMCW雷达传感器。该传感器集成了频率调制连续波(FMCW)收发器,能够支持高达4GHz的连续带宽,具有高度集成性且适用于汽车领域的高级驾驶辅助系统(ADAS)。其主要应用包括盲点检测、自动紧急制动、自适应巡航控制及交叉路口警报等。

    2. 技术参数


    | 参数 | 描述 |

    | 频率范围 | 76到81GHz |
    | 发射功率 | 13.5dBm |
    | 接收噪声系数 | 12dB |
    | 相位噪声(1MHz处) | -96dBc/Hz(76到77GHz),-95dBc/Hz(76到81GHz) |
    | 内置校准和自测试 | 包括固件ROM在内的内置系统校准与自测试 |
    | ARM Cortex-R5F处理器 | 支持锁步操作,时钟频率可达300MHz |
    | TI C66x DSP | 时钟频率360MHz,支持雷达信号处理 |
    | TI雷达硬件加速器 | 包含FFT、对数幅度计算和内存压缩等功能 |
    | 主机接口 | 2个CAN-FD接口,10/100Mbps以太网(仅AWR2944/AWR2943) |
    | 存储容量 | 3至4MB(不同型号略有差异) |
    | 功耗管理 | 集成LDO网络,支持外部电源管理IC |
    | 操作温度范围 | -40°C至140°C |

    3. 产品特点和优势


    AWR2943和AWR2944系列雷达传感器的主要优势在于其高度集成性、高精度和低功耗。它们提供了多通道接收和传输能力,能够在76至81GHz频段内进行高精度测量,支持多种高级功能如自动校准、硬件加密模块及自我监测。此外,这些传感器具有优良的温度稳定性,能够在极端环境下可靠运行。

    4. 应用案例和使用建议


    该雷达传感器常用于现代汽车中的多种高级驾驶辅助系统(ADAS)。例如,在盲点检测中,它能有效识别并警告驾驶员潜在的危险情况。对于自动驾驶车辆,该传感器可用于自动紧急制动系统和自适应巡航控制系统。为了实现最佳效果,用户应当根据具体的应用需求来选择适当的配置参数,并确保在设计过程中充分考虑散热和电磁兼容性等问题。

    5. 兼容性和支持


    AWR2943和AWR2944与各种现有的汽车网络标准兼容,如CAN-FD和以太网,可以轻松集成到现有系统中。德州仪器为这些产品提供全面的技术支持和软件工具,包括参考设计和开发套件,以帮助用户快速上手和优化他们的应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查电源电压和接地连接,确认无误后尝试重新启动 |
    | 传感器通信中断 | 确认主机接口设置正确,检查物理层连接是否存在故障 |
    | 接收信号强度不足 | 调整天线位置或增加发射功率,必要时重新校准系统 |

    7. 总结和推荐


    总体而言,AWR2943和AWR2944系列雷达传感器是高性能、高集成度的汽车雷达解决方案。其卓越的性能和广泛的适用性使其成为众多ADAS系统的理想选择。对于需要在复杂环境中保持稳定性和精确性的应用场景,这些雷达传感器无疑是市场上最可靠的选择之一。强烈推荐在未来的项目中考虑使用这些传感器,尤其是针对汽车领域的创新应用。

AWR2944ABGALTRQ1参数

参数
安装方式 黏合安装
包装方式 卷带包装

AWR2944ABGALTRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AWR2944ABGALTRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他传感器 TEXAS INSTRUMENTS AWR2944ABGALTRQ1 AWR2944ABGALTRQ1数据手册

AWR2944ABGALTRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
