F2800137RGZR

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: F2800137RGZR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS  F2800137RGZR

F2800137RGZR概述

    TMS320F280013x 实时微控制器产品综述

    1. 产品简介


    TMS320F280013x 是一款实时微控制器,属于C2000™系列的一部分,专为电力电子应用设计。这些微控制器以其卓越的实时处理能力、高集成度的模拟块和先进的控制外设而著称。主要应用于家电、工业自动化、电信和服务器电源等领域。

    2. 技术参数


    - 处理器和加速器
    - CPU:120 MHz 的 C28x 32位DSP核,相当于Arm® Cortex®-M7基设备的240 MHz性能
    - 加速器:浮点运算单元(FPU)和三角函数数学单元(TMU)
    - 内存
    - 闪存:高达256KB(128KW)
    - RAM:高达36KB(18KW),带有ECC/奇偶校验保护
    - 系统
    - 两个内部10 MHz振荡器
    - 3.3-V I/O设计,带内部电压调节器
    - 棕色电源重启电路(BOR)
    - 通信接口
    - I2C接口2个
    - CAN/DCAN总线端口1个
    - SPI端口1个
    - UART兼容的SCI端口3个
    - 控制外设
    - 高分辨率增强型脉宽调制器(ePWM)通道14个,其中2个通道具有150 ps分辨率
    - 增强型捕捉模块(eCAP)2个
    - 增强型正交编码脉冲模块(eQEP)1个,支持CW/CCW操作模式
    - 模拟外设
    - 12位模数转换器(ADC)2个,采样时间250纳秒
    - 窗口比较器(CMPSS)1个,带12位动态数字模拟转换器(DAC)
    - 简化窗口比较器(CMPSSLITE)3个,带静态9.5位有效DAC
    - 工作环境
    - 工作温度范围:–40°C 到 125°C

    3. 产品特点和优势


    - 实时处理能力:高频率的C28x DSP核和FPU使得其在信号链处理性能上表现出色。
    - 强大的模拟和控制功能:多个高分辨率PWM通道和精确的ADC使它在电机驱动和电源管理方面有广泛应用。
    - 安全性:具备双区安全特性,包括JTAG锁定和零引脚引导功能。
    - 丰富的通信接口:提供多种标准通信接口,满足多样化的连接需求。

    4. 应用案例和使用建议


    - 应用案例:在空调室外单元、洗衣机和干衣机、扫地机器人等家电设备,以及工厂自动化和建筑自动化系统中均有应用。
    - 使用建议:建议在设计时充分利用其多样的通信接口和控制外设,以提高系统的灵活性和可靠性。

    5. 兼容性和支持


    - 兼容性:适用于多种标准接口,如SPI、SCI、I2C和CAN,易于与其他设备集成。
    - 支持:TI提供了丰富的开发工具和文档支持,包括《C2000™实时微控制器开发指南》和相关评估板。

    6. 常见问题与解决方案


    - 常见问题及解决方案:
    - 问题:如何配置GPIO?
    解决方案:参阅手册第5部分详细描述,了解各个引脚的功能和分配方式。
    - 问题:如何提高系统稳定性?
    解决方案:确保电源稳定,合理设置看门狗定时器,利用热设计指南进行散热设计。

    7. 总结和推荐


    TMS320F280013x 微控制器以其卓越的实时处理能力和多功能性,非常适合在家电、工业自动化和电源管理领域应用。强烈推荐用于需要高性能实时控制的应用场景。其丰富的产品文档和支持资源,也大大简化了开发过程,使其成为理想的选择。

F2800137RGZR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F2800137RGZR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS F2800137RGZR F2800137RGZR数据手册

F2800137RGZR封装设计

查看详情并下载
Symbol
Footprint

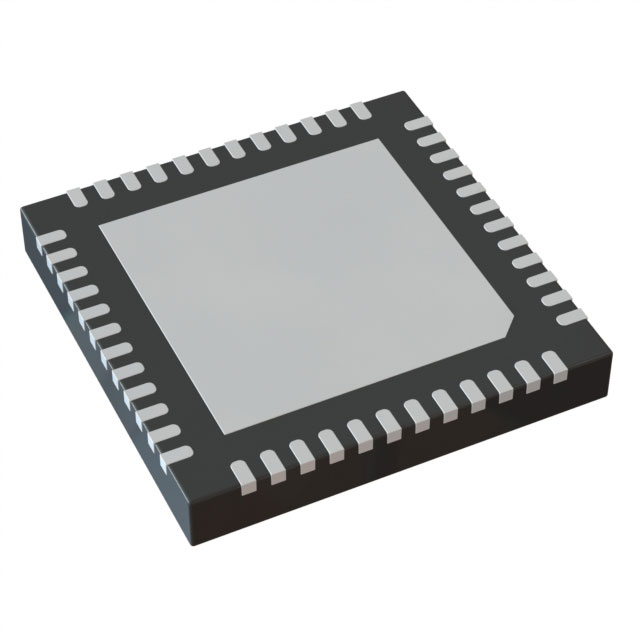

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.2484
2000+ ¥ 11.937
3000+ ¥ 11.6256
库存: 46000
起订量: 1000 增量: 4000
交货地:
最小起订量为:1000
合计: ¥ 12248.4
直接购买
加入购物车
