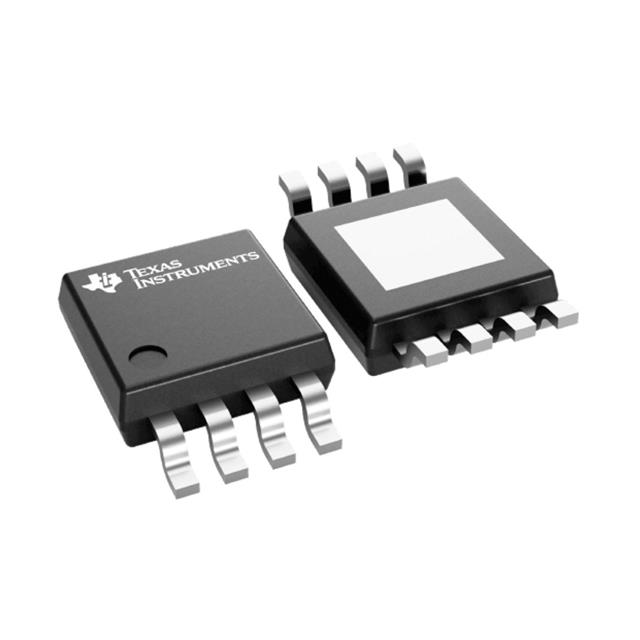

OPA2828IDGNR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 14M-OPA2828IDGNR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 OPA2828IDGNR

OPA2828IDGNR概述

    OPAx828 Low-Offset, Low-Drift, Low-Noise Operational Amplifiers

    1. 产品简介


    OPAx828 系列运放 是一种低噪声、高速的 JFET 输入放大器,适用于各种测试设备和数据采集系统。该系列运放具备高精度直流特性和交流性能,适用于宽频带的应用。
    - 主要功能:
    - 低输入电压噪声密度:1 kHz时为4 nV/√Hz。
    - 输入电压噪声(0.1 Hz到10 Hz):60 nVRMS。
    - 低输入偏置电流:≤0.1 pA(DGN型号);≤1 pA(D型号)。
    - 低输入失调电压:≤25 μV(DGN型号);≤50 μV(D型号)。
    - 低输入失调漂移:≤0.2 μV/°C(DGN型号);≤0.45 μV/°C(D型号)。
    - 广泛的工作电源范围:±4 V至±18 V。
    - 封装形式:D型号为8针SOIC封装,DGN型号为8针HVSSOP封装。
    - 应用领域:
    - 数据采集(DAQ)系统。
    - 光学模块。
    - 实验室和现场仪器仪表。
    - 混合信号模块(AI、AO、DI、DO)。
    - 超声波扫描仪。

    2. 技术参数


    - 电气特性:
    - 低输入电压噪声密度:1 kHz时为4 nV/√Hz。
    - 输入电压噪声(0.1 Hz到10 Hz):60 nVRMS。
    - 低输入偏置电流:≤0.1 pA(DGN型号);≤1 pA(D型号)。
    - 输入失调电压:≤25 μV(DGN型号);≤50 μV(D型号)。
    - 输入失调漂移:≤0.2 μV/°C(DGN型号);≤0.45 μV/°C(D型号)。
    - 宽电源电压范围:±4 V 至 ±18 V。
    - 放大器增益带宽积:45 MHz。
    - 斜率:150 V/μs。
    - 14位建立时间:120 ns。
    - 工作环境:
    - 温度范围:–40°C 到 +125°C。
    - 存储温度范围:–65°C 到 +150°C。

    3. 产品特点和优势


    OPAx828 系列运放具备多项独特优势,使其在高性能应用中表现出色:
    - 低噪声和高精度:采用先进的SiGe互补、JFET-双极工艺技术,提供超低的输入电压噪声密度和噪声。
    - 高稳定性:通过激光修剪技术,在生产过程中优化输入失调电压和漂移,保证在–40°C 到 +125°C 温度范围内的高精度。
    - 高增益带宽积和斜率:45 MHz 的增益带宽积和 150 V/μs 的斜率,确保了快速响应和高动态性能。
    - 高可靠性:内置热关断功能,保护器件在过载条件下的正常运行。

    4. 应用案例和使用建议


    典型应用场景:
    - SAR ADC 驱动:用于驱动高分辨率的SAR ADC,如ADS8860。
    - 低通滤波器:可用于构建第二阶切比雪夫滤波器,实现信号滤波和噪声抑制。
    使用建议:
    - 电源连接:使用0.1μF的陶瓷旁路电容,尽量靠近供电引脚,减少高频噪声耦合。
    - 接地设计:将模拟和数字地分开,以减少相互干扰。模拟部分最好使用大面积接地层,有助于散热和减少EMI。
    - 布线布局:保持输入迹线远离电源或输出迹线,避免寄生耦合。敏感迹线最好与噪音迹线垂直交叉。

    5. 兼容性和支持


    兼容性:
    - 电源电压:支持±4 V 至 ±18 V 的电源电压。
    - 封装形式:
    - D型号:8针SOIC封装。
    - DGN型号:8针HVSSOP封装,带有增强型散热垫片。
    支持和维护:
    - 提供在线技术支持资源,包括设计工具、仿真软件、应用笔记等。
    - 客户可以根据需要联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题一:噪声过高
    - 解决方案:检查旁路电容是否正确放置,使用低ESR的0.1μF陶瓷电容。
    - 问题二:精度不足
    - 解决方案:检查输入电压范围和电源电压是否在推荐范围内,校准输入偏置电流和输入失调电压。
    - 问题三:发热严重
    - 解决方案:确保散热良好,适当增加旁路电容,使用散热良好的封装。

    7. 总结和推荐


    OPAx828 系列运放凭借其出色的低噪声性能、高精度和宽工作温度范围,非常适合于高精度数据采集系统和其他对噪声要求较高的应用场景。强烈推荐使用此系列运放,尤其是需要高性能和可靠性的工业和实验室环境。

OPA2828IDGNR参数

参数
最小工作供电电压 -
放大器类型 -
典型供电电流 -
最大工作供电电压 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装
