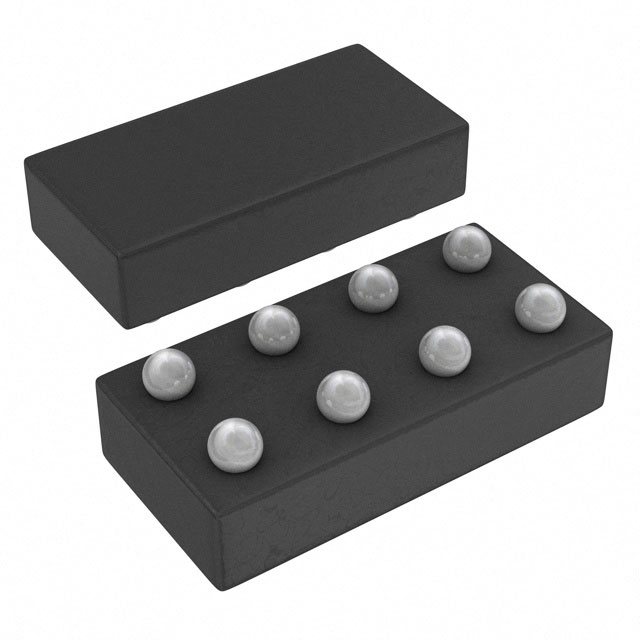

TPS631013YBGR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck-Boost No 2MHz Adjustable 1 5.5V 1V 5.5V 1.6V 贴片安装,黏合安装
供应商型号: TPS631013YBGR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS631013YBGR

TPS631013YBGR概述

    TPS631012 and TPS631013: 1.6-V to 5.5-V Input Voltage 1.5-A Buck-Boost Converter with I2C

    1. 产品简介


    TPS631012 和 TPS631013 是由德州仪器(Texas Instruments)设计的常频峰值电流模式控制升压-降压转换器。这两款转换器采用了固定频率约为2MHz的开关频率,具有宽泛的输入电压范围(1.6V至5.5V),能够提供高效的电源解决方案,适用于系统预调节器和电压稳定器。其典型应用包括TWS设备、智能手机和平板电脑系统预调节器、点负载调节器、指纹传感器及摄像头传感器等。

    2. 技术参数


    输入电压:
    - 输入电压范围:1.6V 至 5.5V
    - 开机启动电压 >1.65V
    输出电压:
    - 输出电压范围:1.0V 至 5.5V(可调)
    性能指标:
    - 高输出电流能力,峰值开关电流3A
    - 高效运作:空载时典型静态电流8μA
    - 功率节省模式和强制PWM模式可配置
    - 峰值电流升压-降压模式架构,无缝模式切换,自动适应前向和反向电流操作
    保护特性:
    - 过流保护和短路保护
    - 集成软启动功能
    - 过温保护和过压保护
    - 真关断功能,带负载断开
    物理特性:
    - 小尺寸解决方案,WCSP封装1.803mm x 0.905mm
    - 内置启用默认设置:TPS631012和TPS631012X为0,TPS631013为1

    3. 产品特点和优势


    TPS631012 和 TPS631013 的显著特点是其宽泛的工作电压范围和高效率。该系列产品采用小尺寸封装(WCSP),且支持I2C通信接口,适用于空间受限的应用场合。其高效性能和多种保护机制使得其在复杂的系统中表现尤为出色。

    4. 应用案例和使用建议


    应用案例:
    - TWS设备
    - 智能手机和平板电脑系统预调节器
    - 指纹传感器及摄像头传感器
    使用建议:
    - 确保供电电源满足1.6V至5.5V的输入要求。
    - 配合适当的外部电容和电感值以优化效率和响应速度。
    - 使用I2C接口进行配置时,遵循正确的时序要求,以确保稳定的通讯。

    5. 兼容性和支持


    - 兼容性:
    - 支持I2C通信标准
    - 可与各种微控制器和其他I2C设备轻松连接
    - 支持资源:
    - TI官方文档提供了详尽的技术支持材料,包括产品手册和常见问题解答。
    - 用户可以通过TI官方网站获取最新的软件更新和技术支持信息。

    6. 常见问题与解决方案


    - Q: 设备启动困难,出现UVLO现象。
    - A: 检查输入电压是否低于1.6V,或者是否存在电源质量问题。如果需要,提高输入电压或改善电源稳定性。
    - Q: 设备在轻负载条件下效率不高。
    - A: 确认是否启用了功率节省模式。如未启用,通过I2C接口设置相应的寄存器以启用该模式。

    7. 总结和推荐


    TPS631012 和 TPS631013 是理想的电源解决方案,适用于广泛的电子设备。其高效率、紧凑的设计和丰富的保护特性使其成为市场上具有竞争力的产品。我们强烈推荐该系列转换器用于需要高可靠性和良好性能的复杂系统设计中。
    对于开发人员来说,结合其详尽的技术资料和支持资源,可以确保顺利部署和调试这些高效可靠的电源模块。

TPS631013YBGR参数

参数
拓扑 Buck-Boost
最小输出电压 1V
功能 Step-Up/Step-Down
开关频率 2MHz
输出数量 1
输出类型 Adjustable
最大输出电压 5.5V
同步整流器 No
最大输入电压 5.5V
最小输入电压 1.6V
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TPS631013YBGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS631013YBGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS631013YBGR TPS631013YBGR数据手册

TPS631013YBGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
