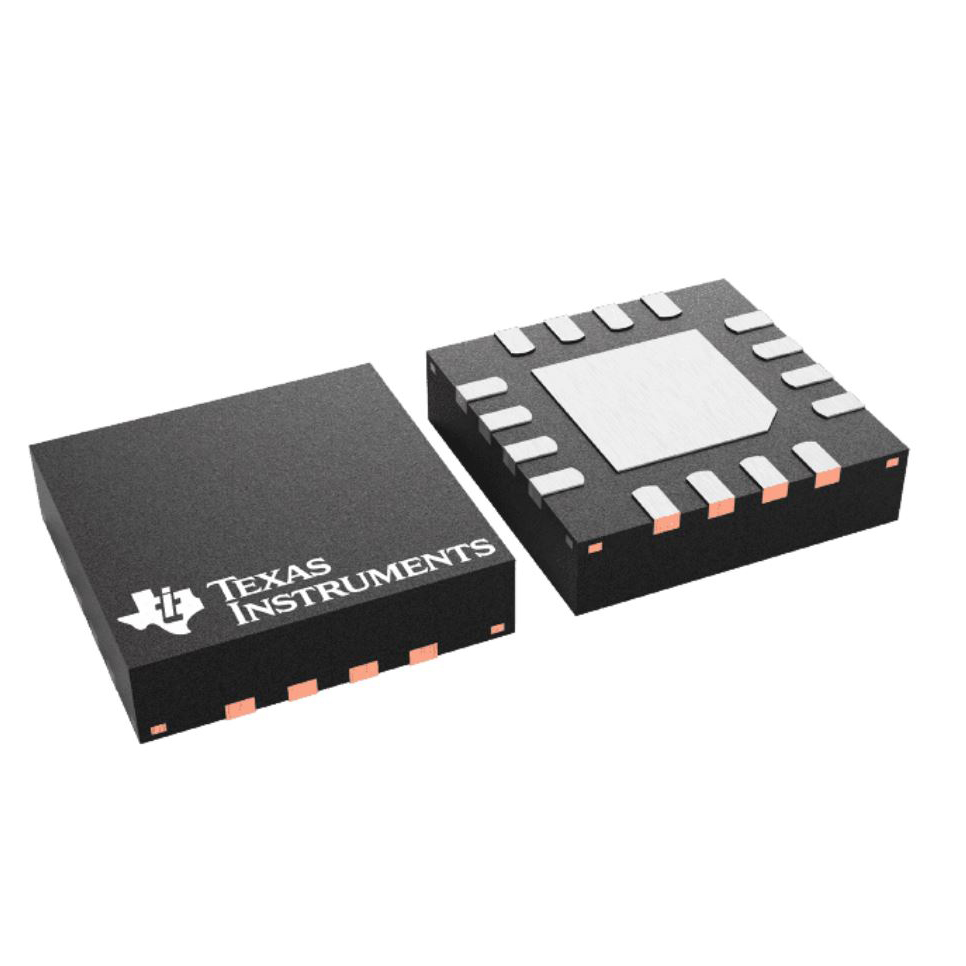

OPA2675RGVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Dual, High Output Current Operational Amplifier With Active Off-Line Control
供应商型号: OPA2675RGVR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2675RGVR

OPA2675RGVR概述


    产品简介


    OPA2675 是一款双通道高输出电流运算放大器,具有活动离线控制功能。该放大器广泛应用于需要高驱动电流和宽带宽的应用场景。作为一款高带宽、高电流输出的电流反馈放大器(CFA),OPA2675 可以在 ±2.5 V 到 ±6.5 V 的供电范围内运行,特别适用于高精度要求的应用。

    技术参数


    技术规格:
    - 带宽: 在增益为 4 时,小信号带宽可达 340 MHz;在增益为 1 时,小信号带宽可达 730 MHz。
    - 输出电流: 高达 ±1000 mA,适用于需要高驱动电流的应用。
    - 工作模式: 包括全功率模式(Full Bias)、75% 功率模式、50% 功率模式和离线模式(Offline Mode)。
    - 电源电压: 双电源供电范围为 ±2.5 V 至 ±6.5 V,单电源供电范围为 4.5 V 至 13 V。
    - 功耗: 不同工作模式下功耗分别为 16.5 mA、12.5 mA、8.5 mA 和 2.4 mA。
    - 温度保护: 具有过温保护功能。
    - 输入电压噪声: 当频率大于 1 MHz 时,输入电压噪声低至 2.4 nV/√Hz。
    - 热阻: 管芯到空气的热阻为 43°C/W,确保良好的散热性能。

    产品特点和优势


    OPA2675 的独特功能和优势使其在多种应用中表现出色:
    - 高输出电流: 可提供高达 ±1000 mA 的输出电流,满足大电流驱动需求。
    - 活动离线控制: 通过逻辑控制引脚实现四种工作模式,可以灵活调节功耗和性能。
    - 高带宽: 带宽可达 730 MHz (G = 1 V/V),适用于高速信号处理。
    - 高可靠性: 内置过温保护电路,确保长期可靠运行。
    - 宽电源范围: 支持 ±2.5 V 至 ±6.5 V 的双电源供电,或 4.5 V 至 13 V 的单电源供电,适应不同应用需求。

    应用案例和使用建议


    典型应用:
    - 电力线调制解调器: 满足大电流驱动需求,适用于通信设备。
    - 宽带视频线驱动器: 提供高电流和低失真性能,适用于音频和视频系统。
    - 高电容负载驱动器: 能够驱动高电容负载,例如模拟数字转换器 (ADC) 的输入端。
    使用建议:
    - 布局设计: 注意降低寄生电容的影响,保持电源和接地层的连续性,避免高频噪声。
    - 散热管理: 选择合适的散热器或强制风冷方式,确保在极端条件下正常运行。
    - 信号完整性: 使用短直的信号走线,并考虑微带或带状线传输线的设计,提高信号质量。

    兼容性和支持


    兼容性:
    - 与其他元器件兼容: 与标准电路板设计中的其他电子元器件兼容,便于集成。
    - 电源管理: 支持不同的电源电压配置,适用于各种应用场景。
    支持:
    - 文档更新通知: 通过 TI 的官方网站订阅文档更新,获取最新的技术支持。
    - 开发工具: 提供 TINA-TI 模拟软件,免费下载并预加载宏模型库,便于电路仿真和验证。

    常见问题与解决方案


    常见问题:
    - 电源噪声过大: 可能是由于外部干扰引起的,应检查电源去耦电容和滤波电路的设计。
    - 输出电流不稳定: 检查负载电阻值和电源电压,确保在额定范围内。
    - 温升过高: 检查散热片是否安装正确,确保散热良好。
    解决方案:
    - 电源噪声: 添加更有效的电源去耦电容,优化电源线布局。
    - 输出电流: 调整负载电阻,确保其在规定范围内。
    - 温升过高: 更换更大面积的散热片或增加风扇辅助散热。

    总结和推荐



    总结

    :
    OPA2675 是一款高性能的双通道高输出电流运算放大器,具备高带宽、高电流输出、低噪声和过温保护等显著优势。它在多种应用场合中表现出色,尤其是在需要高驱动电流和高精度信号处理的场景中。
    推荐:
    强烈推荐使用 OPA2675,尤其是在需要高驱动电流和高带宽的复杂信号处理应用中。凭借其出色的性能和可靠性,OPA2675 可以帮助设计者轻松应对各种挑战,确保系统的稳定性和可靠性。

OPA2675RGVR参数

参数
电流 - 输入偏置 -
典型供电电流 -
每个通道的输出电流 -
关闭 -
输出类型 -
Vos - 输入偏置电压 -
CMRR - 共模抑制比 -
-3db带宽 -
放大器类型 -
通道数量 -
典型输入噪声电压密度 -
典型增益带宽 -
最小工作供电电压 -
最大工作供电电压 -
典型压摆率 -
电路数 -
通用封装 VQFN-16
包装方式 卷带包装

OPA2675RGVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2675RGVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2675RGVR OPA2675RGVR数据手册

OPA2675RGVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
