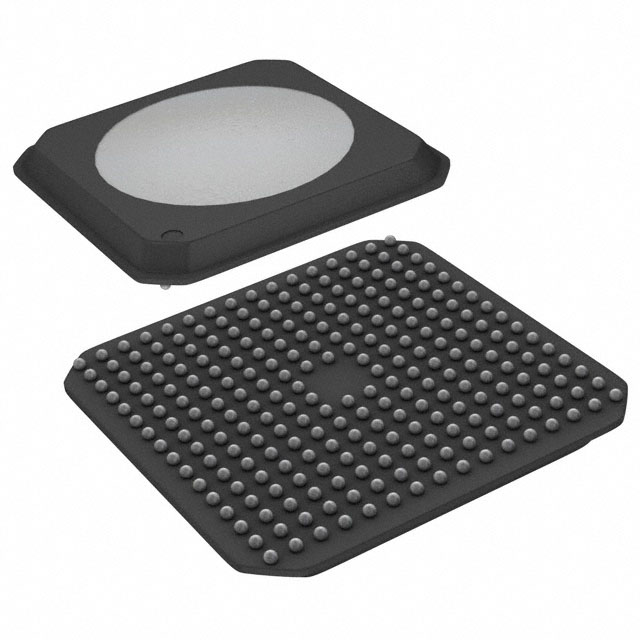

GC5016-PBZ

产品分类: RF混频器
厂牌: TEXAS INSTRUMENTS
产品描述: 4mA Cellular,CDMA2000,W-CDMA 4 3.6V Up/Down Converter 3V BGA 贴片安装 17mm*17mm*2.02mm
供应商型号: CY-GC5016-PBZ
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS RF混频器 GC5016-PBZ

GC5016-PBZ概述

    高质量文章:Texas Instruments GC5016 数据转换器技术手册解析

    1. 产品简介


    GC5016 是一款由德州仪器(Texas Instruments)设计的高灵活性宽带数字上下变频器,具有四通道可独立配置的功能。该器件主要适用于高速、宽带信号处理领域,例如第三代(3G)蜂窝基站的收发信机、雷达系统及通用滤波应用。其核心特点是支持上下变频模式的自由组合,可分别用于四通道的下变频、上变频,或两组双模式运行(两上两下)。此外,GC5016还具有优异的频率选择性与滤波能力,能够满足多种通信标准如UMTS、CDMA2000等的需求。
    主要功能:
    - 四个独立的宽带上变频或下变频通道。
    - 每个通道支持高达160-MSPS的输入采样率(四通道),或高达320-MSPS的双倍速率模式。
    - 具备优秀的115-dB信噪比(SFDR)。
    - 每通道集成多达256抽头的FIR滤波器,提供灵活的信号处理能力。
    - 支持多种并行输入输出格式(64位输入输出接口)。
    应用领域:
    - 蜂窝基站的收发信机(WCDMA、CDMA2000)。
    - 雷达信号处理。
    - 测试测量系统。
    - 数字滤波应用。

    2. 技术参数


    以下是GC5016的主要技术规格,根据手册内容提取整理如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入采样率(四通道) | 1 | 160 | 320 | MSPS |
    | 输入采样率(两通道双倍模式)| 1 | 320 | N/A | MSPS |
    | 输出采样率(四通道) | 1 | 160 | 320 | MSPS |
    | 输出采样率(两通道双倍模式)| 1 | 320 | N/A | MSPS |
    | 动态功耗 | 220 | N/A | 300 | mA |
    | 功耗(全通道,典型值) | <1 | N/A | N/A | W |
    | 电源电压(I/O引脚) | 3.0 | 3.3 | 3.6 | V |
    | 电源电压(核心) | 1.6 | 1.8 | 2.0 | V |
    | 工作温度范围 | -40 | N/A | 85 | ℃ |

    3. 产品特点和优势


    GC5016具有以下显著的技术优势:
    - 高灵活性:四通道可独立配置为上下变频模式,且支持多种组合方式。
    - 卓越的信号完整性:高达115-dB的SFDR确保低失真输出,适合高性能信号处理。
    - 强大的FIR滤波器:每个通道包含多达256抽头的FIR滤波器,适应复杂的滤波需求。
    - 低功耗设计:在满载情况下,功耗低于1 W,非常适合功耗敏感的应用。
    - 兼容性强:支持多种输入输出格式,便于集成到不同系统的信号链中。
    这些特性使GC5016在市场上具有较强的竞争力,尤其是在无线通信和测试测量领域。

    4. 应用案例和使用建议


    典型应用:
    - 在3G蜂窝基站中,GC5016可以作为多通道收发信机的核心组件,同时实现接收端的下变频与发射端的上变频。
    - 在雷达系统中,GC5016可以通过高频载波调制实现复杂的信号处理。
    使用建议:
    - 当采用双倍速率模式时,应注意外部滤波器的设计,以避免带外干扰。
    - 若需要多个GC5016协同工作,建议通过JTAG接口进行同步配置以保证一致性。

    5. 兼容性和支持


    GC5016兼容多种外围设备和芯片,特别是在与TI其他器件(如ADC/DAC)配合使用时表现良好。此外,厂商提供了丰富的开发工具,包括CMD5016配置软件,方便用户快速完成器件编程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真严重 | 检查FIR滤波器设置是否正确,调整系数重新加载。 |
    | 系统功耗过高 | 检查时钟频率设置,降低工作模式到低功耗模式。 |
    | 无法启动JTAG接口 | 确保TRST引脚正确接地或设置为默认值。 |

    7. 总结和推荐


    综合评估:
    GC5016凭借其出色的性能、灵活的配置能力和高效的功耗管理,在无线通信和测试测量领域表现出色。其强大的信号处理能力和多样化的应用可能性使其成为高端数字信号处理的理想选择。
    推荐:
    我们强烈推荐GC5016给对信号完整性和功耗要求较高的项目团队。对于需要多功能集成和复杂信号处理的应用场景,GC5016无疑是最佳选择之一。

GC5016-PBZ参数

参数
最大转换损耗 -
最大工作供电电压 3.6V
典型的本振/射频隔离 -
最小工作供电电压 3V
最大工作频率 -
混频器数量 4
典型供电电流 4mA
辅助属性 Up/Down Converter
典型噪声指数 -
最小工作频率 -
典型三阶段输入截止点 -
典型功率增益 -
射频类型 Cellular,CDMA2000,W-CDMA
长*宽*高 17mm*17mm*2.02mm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

GC5016-PBZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
