LM95233CISDX/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 110°C -40°C~125°C ±2°C WSON-14 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM95233CISDX/NOPB
供应商: 国内现货
标准整包数: 1000

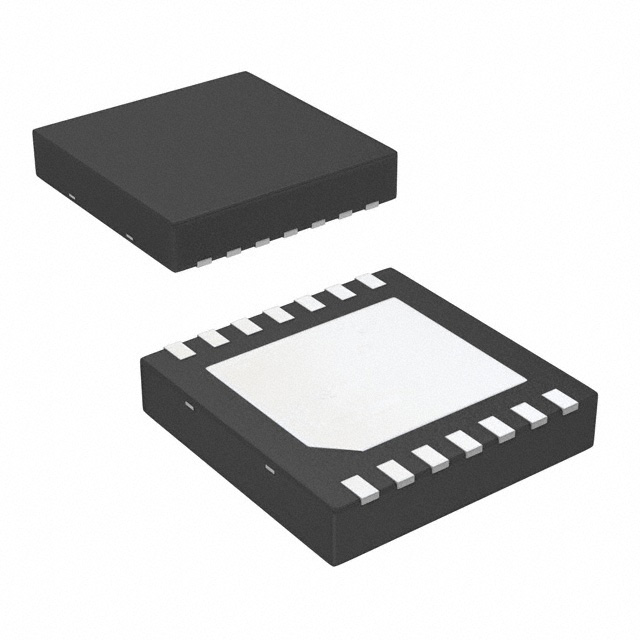

TEXAS INSTRUMENTS 温度传感器 LM95233CISDX/NOPB

LM95233CISDX/NOPB概述


    产品简介


    LM95233是一款由德州仪器(Texas Instruments)生产的双远程二极管和本地温度传感器,具有系统管理总线(SMBus)接口和TrueTherm™技术。该产品主要用于监测两个远程二极管以及自身温度的精确检测。适用于处理器/计算机系统热管理(如笔记本电脑、台式机、工作站、服务器)、电子测试设备及办公电子等领域。

    技术参数


    - 温度精度
    - 本地温度:±2.0°C(最大值)
    - 远程二极管温度:±0.875°C(最大值)
    - 电源电压范围
    - 3.0V 至 3.6V
    - 平均供电电流
    - 在1Hz转换率下:0.57mA(典型值)
    - 温度分辨率
    - 0.125°C/LSB(最低分辨率为0.125°C)
    - 激活数字滤波器时,0.03125°C/LSB(最高分辨率为0.03125°C)
    - 工作温度范围
    - -40°C 至 +140°C

    产品特点和优势


    - TruTherm BJT Beta补偿技术
    该技术使得该产品能够准确测量纳米级工艺的热二极管。
    - 高分辨率
    支持0.125°C/LSB的温度分辨率,并可通过激活数字滤波器进一步提升至0.03125°C/LSB。
    - 多功能通道
    可以同时监控两个远程二极管和自身的温度,且每个通道都有自己的可编程数字滤波器,有助于减少不必要的温度报警事件。
    - 低功耗模式
    提供多种省电功能,包括可编程转换率、关机模式以及未使用通道的关闭。

    应用案例和使用建议


    - 应用案例
    - 处理器/计算机系统热管理:LM95233可以用于服务器、工作站、笔记本电脑等设备中,确保这些设备在高温环境下正常运行。
    - 电子测试设备:用于精确控制和监测电子设备内部温度。
    - 使用建议
    - 确保所有引脚正确连接,尤其是VDD和GND的稳定连接。
    - 使用适当的去耦电容(例如0.1μF和100pF)来保持电源稳定。
    - 尽量避免噪声干扰,必要时可以在D1+和D-之间添加100pF电容。

    兼容性和支持


    - 兼容性
    - LM95233支持SMBus 2.0标准接口,可与多个SMBus主控制器兼容。
    - 支持
    - 德州仪器提供了详尽的技术支持和文档资料,包括详细的安装指南和故障排查手册。

    常见问题与解决方案


    - 问题:如何正确设置电源电压?
    - 解决方法:确保电源电压范围为3.0V至3.6V,并在靠近VDD引脚的地方安装合适的去耦电容(如0.1μF和100pF)。
    - 问题:如何降低系统噪声?
    - 解决方法:增加100pF电容到D1+和D-之间,减少外部噪声对温度读数的影响。

    总结和推荐


    LM95233是一款高精度、多功能的温度传感器,适合用于处理器/计算机系统的热管理。其TruTherm技术提高了对纳米级工艺热二极管的温度检测精度。此外,其低功耗模式和多通道设计使其适用于多种应用场景。强烈推荐使用LM95233来实现精准的温度监控和保护措施。

LM95233CISDX/NOPB参数

参数
精度 ±2°C
温度范围 -40°C~125°C
温度阈值 110°C
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 WSON-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM95233CISDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM95233CISDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM95233CISDX/NOPB LM95233CISDX/NOPB数据手册

LM95233CISDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.909
2000+ ¥ 8.6825
3000+ ¥ 8.456
库存: 14000
起订量: 1000 增量: 4500
交货地:
最小起订量为:1000
合计: ¥ 8909
