TMP302CDRLT

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 90°C,95°C,100°C,105°C ±2°C SOT-5 贴片安装,黏合安装
供应商型号: TMP302CDRLT
供应商: 国内现货
标准整包数: 1000

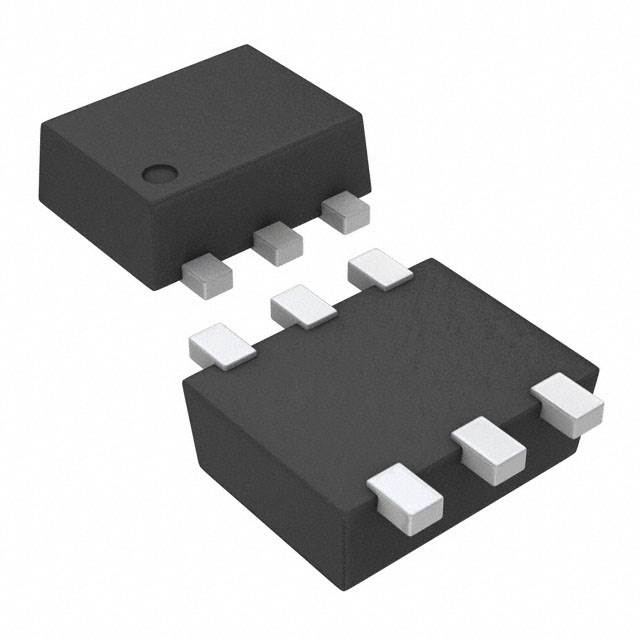

TEXAS INSTRUMENTS 温度传感器 TMP302CDRLT

TMP302CDRLT概述


    产品简介


    TMP302温度开关
    产品类型:温度开关
    主要功能:用于超低功耗应用,具有准确的温度阈值。当达到或超过预设温度阈值时,会触发输出信号。
    应用领域:手机、便携式媒体播放器、消费电子产品、服务器、电源系统、直流-直流转换模块、热监控、电子保护系统。

    技术参数


    核心规格:
    - 供电电压范围:1.4 V至3.6 V
    - 功耗:最大15 μA
    - 供应电压:可选 5°C 和 10°C 热滞回差
    温度精度:
    - 阈值精度:±0.2°C(典型)
    - 供给电压精度:±0.2°C 或 ±0.5°C/V
    电气特性:
    - 输入逻辑高电平:0.7 × VS
    - 输入逻辑低电平:–0.5 V 至 0.3 × VS
    - 输出低电平:VS > 2 V 时,IOL = 3 mA 时为 0.4 V;VS < 2 V 时,IOL = 3 mA 时为 0.2 × VS
    其他参数:
    - 操作环境温度:–40°C 至 125°C
    - 封装:SOT563 包,尺寸 1.6-mm × 1.6-mm × 0.6 mm

    产品特点和优势


    优势:
    - 超低功耗:最大功耗仅 15 μA,适合电池供电的应用。
    - 高精度:阈值精度达到 ±0.2°C,特别适用于对温度精度要求高的应用。
    - 易用性:通过管脚选择不同的阈值和热滞回差,无需额外的微处理器或微控制器即可独立操作。
    - 强大的温度范围:工作温度范围从 –40°C 到 125°C,适应多种严苛环境。

    应用案例和使用建议


    典型应用:
    - 手机:当手机温度达到阈值时,通过触发温度开关来通知处理器进行相应处理,如降低CPU频率或关闭某些功能。
    - 服务器:在数据中心环境中,温度开关可以监测并保护关键组件不因过热而损坏。
    - 直流-直流转换模块:在这些模块中,温度开关可用于过温保护,确保系统安全稳定运行。
    使用建议:
    - 确保适当的旁路电容放置在靠近电源引脚的位置,以提高系统的稳定性。
    - 使用大于 10 kΩ 的上拉电阻,以减少内部功率损耗。
    - 根据实际应用需求配置阈值温度和热滞回差,以实现更精确的温度控制。

    兼容性和支持


    兼容性:
    - TMP302 与现有的大多数电路设计兼容,特别是那些使用低功耗微控制器的设计。
    - 支持多种电压范围(1.4 V 至 3.6 V),适用范围广泛。
    支持:
    - TI 提供详尽的技术文档、设计指南及软件工具,帮助客户顺利完成开发过程。
    - TI 社区资源丰富,可以通过社区获取到最新的信息和技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    - Q1: 设备未能正常工作怎么办?
    - A1: 确认供电电压是否在规定的范围内,检查连接线路是否有断路或短路现象。
    - Q2: 输出信号不稳定如何解决?
    - A2: 检查旁路电容是否正确安装且容量足够,使用正确的上拉电阻值。
    - Q3: 如何正确设置阈值温度和热滞回差?
    - A3: 参考相关表格和文档,根据具体需求设置相应的管脚连接。

    总结和推荐


    综合评估:
    - 优点:
    - 高精度、超低功耗、易用性强、宽工作温度范围、广泛的兼容性。
    - 推荐使用:
    - TMP302温度开关是适合多种应用场景的理想选择,特别是在需要严格温度控制的系统中。由于其出色的性能和灵活性,强烈推荐在设计中采用此设备。
    综上所述,TMP302 温度开关不仅能满足基本的温度监控需求,还能为用户带来显著的优势和便利。

TMP302CDRLT参数

参数
精度 ±2°C
温度范围 -
温度阈值 90°C,95°C,100°C,105°C
通用封装 SOT-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TMP302CDRLT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP302CDRLT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS TMP302CDRLT TMP302CDRLT数据手册

TMP302CDRLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.422
2000+ ¥ 3.335
3000+ ¥ 3.248
库存: 24000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 3422
