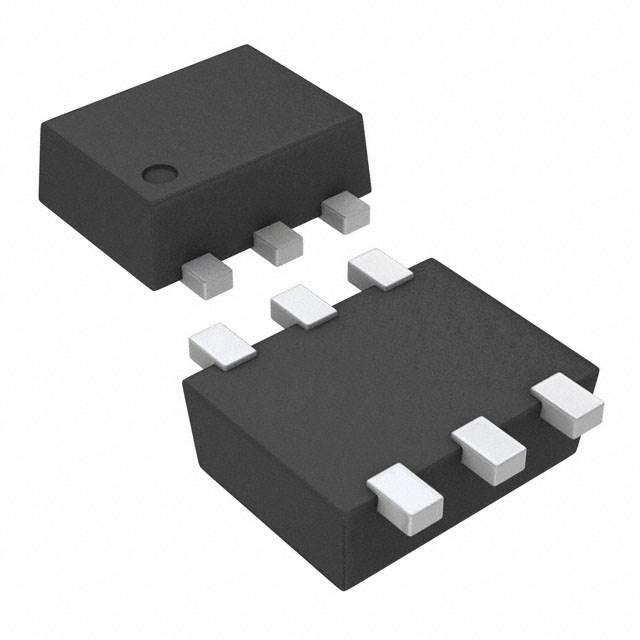

TMP112AIDRLR

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 数字温度传感器 表面贴装, 6引脚
供应商型号: 14M-TMP112AIDRLR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 温度传感器 TMP112AIDRLR

TMP112AIDRLR概述

    TMP112 高精度低功耗数字温度传感器技术手册

    1. 产品简介


    TMP112 是一款高精度、低功耗的数字温度传感器,适用于多种便携式和电池供电的应用场景。TMP112 可以替代 NTC/PTC 热敏电阻,在需要高精度的环境中提供准确的温度测量。它采用 SMBus 和双线串行接口,非常适合通信、计算机、消费电子、环境监测、工业控制和仪器仪表等领域。

    2. 技术参数


    - 精度(温度误差):
    - TMP112A:最大 0.5°C(0°C 到 +65°C,3.3V),1.0°C(–40°C 到 +125°C)
    - TMP112B:最大 0.5°C(0°C 到 +65°C,1.8V),1.0°C(–40°C 到 +125°C)
    - TMP112N:最大 1.0°C(–40°C 到 +125°C)
    - 供电电压范围:1.4V 至 3.6V
    - 分辨率:12位
    - 数字输出接口:SMBus、双线、I2C 兼容
    - 封装:SOT563 封装(1.6 mm × 1.6 mm)
    - 工作温度范围:–40°C 到 +125°C
    - 典型电流消耗:
    - 激活模式下:10 μA(最大值)
    - 关机模式下:1 μA(最大值)
    - 绝对最大额定值:
    - 供电电压:4V
    - SCL、ADD0、SDA 引脚电压:–0.5V 至 4V
    - ALERT 引脚电压:–0.5V 至 (V+) + 0.3V 且 ≤ 4V

    3. 产品特点和优势


    - 高精度:通过校准,TMP112A 在 0°C 到 +65°C 范围内的最大误差为 0.5°C(3.3V 时),而在 –40°C 到 +125°C 的范围内为 1.0°C。
    - 低功耗:在激活模式下的最大电流仅为 10 μA,在关机模式下的电流为 1 μA。
    - 兼容性:支持 SMBus、双线和 I2C 接口,允许在同一个总线上连接多达四个设备。
    - 小型化封装:采用 SOT563 封装,仅为 1.6 mm × 1.6 mm,比 SOT23 封装小 68%。
    - 可靠性:TMP112 家族生产的每个单元都经过 NIST 可追踪的传感器测试。

    4. 应用案例和使用建议


    - 便携式和电池供电设备:适用于笔记本电脑、便携式医疗设备、环境监测设备等。
    - 电源温度监控:适用于计算机外围设备和办公室机器。
    - 热保护:例如,嵌入式控制系统中的热保护。
    使用建议:
    - 在高精度应用中,推荐使用 TMP112A 或 TMP112B。
    - 对于功耗敏感的应用,可考虑使用关机模式以降低电流消耗。
    - 在恶劣环境(如高温或低温环境)中,确保使用符合环境要求的引脚电压范围。

    5. 兼容性和支持


    - 兼容性:TMP112 与 SMBus、双线和 I2C 接口完全兼容。
    - 支持:TI 提供详细的文档和支持服务,包括技术手册、工具和软件,以及社区资源。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下无法正常工作。
    - 解决方案:检查供电电压是否在额定范围内,确保环境温度在–40°C 到 +125°C 之间。
    - 问题:设备的温度读数不准确。
    - 解决方案:使用 TMP112A 或 TMP112B 进行高精度温度测量,或者在极端温度条件下重新校准设备。

    7. 总结和推荐


    综上所述,TMP112 数字温度传感器是一款高性能、低功耗的温度传感器,特别适合高精度、小型化和低功耗需求的应用场景。其高精度、低功耗、小型化封装和良好的兼容性使其在市场上具有很高的竞争力。因此,我们强烈推荐使用 TMP112 作为您的温度传感解决方案。

TMP112AIDRLR参数

参数
精度 ±0.5°C (±1°C)
温度范围 125°C
温度阈值 -40°C~125°C
1.7mm(Max)
1.3mm(Max)
600μm(Max)
通用封装 SOT-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
