首页  >  产品百科  >  LM20SITL/NOPB

LM20SITL/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2.5°C (±3.5°C) BGA 贴片安装
供应商型号: LM20SITL/NOPB
供应商: 国内现货
标准整包数: 1000

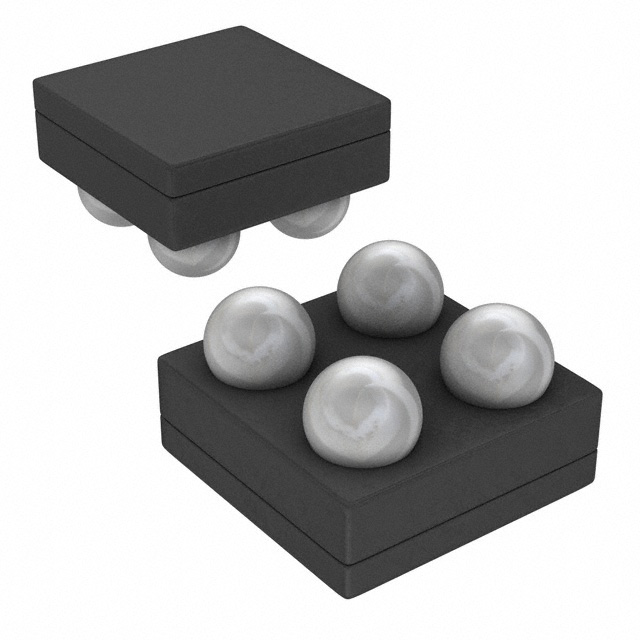

TEXAS INSTRUMENTS 温度传感器 LM20SITL/NOPB

LM20SITL/NOPB概述


    产品简介


    LM20温度传感器是一款由德州仪器(TI)生产的高精度模拟输出CMOS集成温度传感器。它适用于广泛的温度范围,从−55°C到130°C。该传感器具有低功耗的特点,其典型工作电压范围为2.4V至5.5V,最大供电电流仅为10μA。LM20温度传感器的主要用途包括:手机、计算机、电源模块、电池管理装置以及各种家电和办公设备。通过精密的线性化处理和微小的曲率误差,LM20能够在不同温度条件下提供稳定的温度测量结果,使其在多个行业中得到广泛应用。

    技术参数


    - 工作温度范围: −55°C至130°C
    - 供电电压范围: 2.4V至5.5V
    - 输出电压范围:
    - 2.4V供电时,-30°C 至 130°C
    - 2.7V至5.5V供电时,-55°C 至 130°C
    - 精度:
    - 30°C时:±1.5°C至±4°C
    - 130°C和-55°C时:±2.5°C至±5°C
    - 电源电流: 最大10μA
    - 输出阻抗: 160Ω(最大)
    - 负载调节:
    - 2.4V至5.0V供电时:-2.5mV
    - 5.0V至5.5V供电时:11mV
    - 非线性: ±0.4%(典型值)

    产品特点和优势


    LM20温度传感器的独特之处在于其出色的温度检测能力和宽广的工作温度范围。具体特点如下:
    - 精确度高: 即使在极端温度下,依然保持较高的测量精度。
    - 低功耗: 极低的供电电流(小于10μA),确保在长期运行中不会因自加热而产生过多误差。
    - 线性化设计: 具有轻微的可预测曲率误差,保证了良好的线性响应。
    - 紧凑封装: 提供SC70和DSBGA两种封装形式,方便集成到各类设备中。
    - 广泛应用: 可用于多种消费类电子产品和工业应用,提供多样化的选择。

    应用案例和使用建议


    LM20温度传感器在众多应用场景中表现出色。例如,在智能手机中,它可以监测并调节内部温度,以避免过热;在数据中心中,可以监控服务器的温度,确保稳定运行。对于实际使用,建议注意以下几点:
    - 确保正确的供电电压范围,以获得最佳性能。
    - 防止引脚过载,以免损坏设备。
    - 在需要高精度测量的应用中,适当增加外部补偿电路,以提高精度。

    兼容性和支持


    LM20温度传感器可以轻松与其他逻辑门电路直接连接供电,无需额外的电源管理。此外,德州仪器提供全面的技术文档和支持服务,帮助用户进行集成和调试。如果在使用过程中遇到任何问题,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题: 温度测量不准确
    - 解决方案: 检查供电电压是否在规定的范围内,同时确认负载情况是否影响输出电压。若仍有疑问,可参考技术手册中的典型应用示例进行校准。
    - 问题: 设备过热
    - 解决方案: 检查散热措施是否到位,必要时可以考虑增加散热片或改进散热方案。
    - 问题: 设备工作电流过大
    - 解决方案: 确认设备是否处于正常工作状态,若电流持续过高,检查是否有短路或其他异常情况。

    总结和推荐


    总体而言,LM20温度传感器凭借其高精度、低功耗和宽广的温度范围,成为市场上极具竞争力的产品之一。对于需要精准温度监测的应用,它是一个非常可靠的选择。无论是消费电子产品还是工业自动化系统,LM20都能满足要求。因此,强烈推荐此款产品给需要高性能温度传感器的应用开发工程师和制造商。

LM20SITL/NOPB参数

参数
温度范围 -
温度阈值 -
精度 ±2.5°C (±3.5°C)
990μm(Max)
990μm(Max)
410μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LM20SITL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM20SITL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM20SITL/NOPB LM20SITL/NOPB数据手册

LM20SITL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.4752
2000+ ¥ 5.336
3000+ ¥ 5.1968
库存: 72000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 5475.2
直接购买
