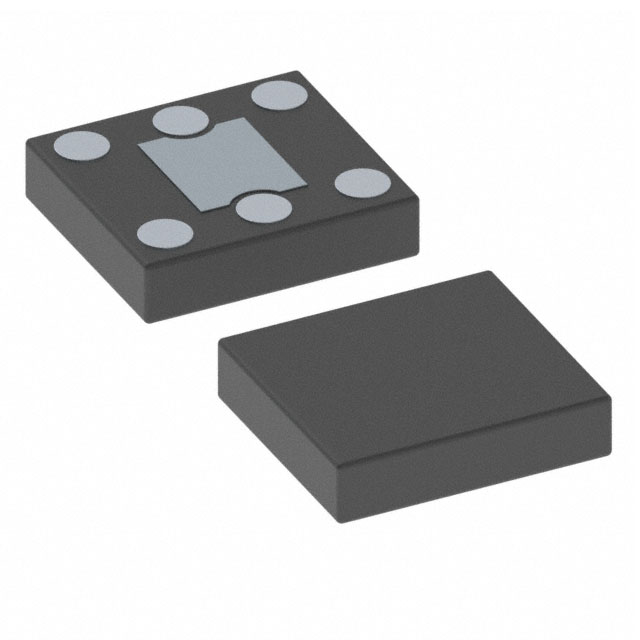

OPT3006YMFR

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 550nm I²C 1.6V 3.6V PICOSTAR-6 贴片安装,黏合安装
供应商型号: OPT3006YMFR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 光电传感器 OPT3006YMFR

OPT3006YMFR概述

    OPT3006 Ultra-Thin Ambient Light Sensor

    1. 产品简介


    OPT3006 是一款由德州仪器(Texas Instruments)生产的单芯片环境光传感器。该传感器能够精确测量可见光的强度,其光谱响应与人眼的光感响应非常匹配,从而准确模拟人类视觉系统。该传感器特别适合用于智能手表、可穿戴设备、健康健身手环、显示器背光控制、照明控制系统、平板电脑和笔记本电脑摄像头等领域。通过其独特的光学滤波技术,OPT3006 能够有效地屏蔽红外线,确保其在各种光源条件下的高精度测量能力。

    2. 技术参数


    OPT3006 的关键技术和性能参数如下:
    - 测量范围:0.01 lux 到 83 k lux。
    - 动态范围:23位有效动态范围,自动增益范围。
    - 电源电压:1.6 V 至 3.6 V。
    - 电流消耗:正常工作模式下 1.8 µA (典型值),休眠模式下 0.4 µA (典型值)。
    - 操作温度范围:-40°C 到 +85°C。
    - 封装尺寸:0.856 mm x 0.946 mm x 0.226 mm(PicoStar 封装)。
    - 接口:兼容 I²C 和 SMBus 接口。
    - 全尺度设置:具有自动全尺度设置功能,简化软件配置,提供最佳配置。
    - 分辨率:最低全尺度范围下,分辨率为 0.01 lux。
    - 中断系统:灵活的中断系统允许处理器进入睡眠模式,传感器自主操作。

    3. 产品特点和优势


    OPT3006 拥有多项显著的特点和优势,使其在众多同类产品中脱颖而出:
    - 精确光学滤波:采用精密光学滤波技术,匹配人眼的光谱响应,能够有效屏蔽超过 99% 的红外光。
    - 自动全尺度设置:内置自动全尺度设置功能,简化软件设计,提供最优配置。
    - 宽动态范围:具备 23 位的有效动态范围,覆盖从 0.01 lux 到 83 k lux 的广泛测量范围。
    - 低功耗:低功耗设计,典型工作电流仅为 1.8 µA,适用于电池供电设备。
    - 紧凑封装:采用 PicoStar 封装,尺寸仅为 0.856 mm x 0.946 mm x 0.226 mm,适用于空间受限的应用场合。
    - 多功能性:灵活的中断系统,允许处理器进入休眠模式,传感器自主操作。

    4. 应用案例和使用建议


    应用案例:
    OPT3006 主要应用于各类消费电子产品,如智能手表、可穿戴设备、健康健身手环、显示器背光控制、照明控制系统等。例如,在智能手表中,该传感器可以监测周围环境的亮度变化,根据环境光强度自动调节屏幕亮度,以提高用户体验并节省电量。
    使用建议:
    - 在进行传感器安装时,应确保传感器位于无遮挡的位置,以获得更准确的测量结果。
    - 由于传感器对温度敏感,建议将传感器安装在远离热源的地方,以避免温度波动对测量结果的影响。
    - 在设备初始化时,可以通过自动全尺度设置功能来快速配置传感器的工作参数,提高系统的整体效率。

    5. 兼容性和支持


    OPT3006 支持 I²C 和 SMBus 接口,便于与多种微控制器和其他设备集成。制造商提供了详尽的技术文档和支持服务,包括应用程序注释、编程指南和注册映射等资料。此外,技术支持团队也随时准备帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    问题 1:如何进行自动全尺度设置?
    解决方案:通过写入特定的配置寄存器,传感器会自动检测当前的光照水平并选择合适的增益范围。具体步骤请参考产品手册中的编程指南。
    问题 2:传感器测量的准确性如何验证?
    解决方案:可以在不同光照条件下对传感器进行多次测量,并与标准光照计的数据进行对比。如果发现偏差较大,可以检查安装位置和温度因素,必要时重新校准传感器。
    问题 3:传感器在高温环境下的表现如何?
    解决方案:在手册中提到,长期暴露在高于 105°C 的环境中可能导致封装变色、光谱失真和测量误差。因此,应尽量避免将传感器置于高温环境下。

    7. 总结和推荐


    总体而言,OPT3006 是一款高性能的环境光传感器,特别适用于需要高精度和低功耗的便携式设备。其精确的光学滤波能力和广泛的动态范围使其在多个应用领域具有出色的竞争力。考虑到其卓越的功能特性和广泛的应用场景,我们强烈推荐在需要高精度环境光测量的项目中使用该传感器。无论是用于智能家居、可穿戴设备还是其他需要光感技术的设备,OPT3006 都是理想的选择。

OPT3006YMFR参数

参数
最小工作供电电压 1.6V
最大工作供电电压 3.6V
感应方式 -
光源 -
输出类型 I²C
颜色感应 -
感应距离 -
波长 550nm
响应时间 -
通用封装 PICOSTAR-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3006YMFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3006YMFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3006YMFR OPT3006YMFR数据手册

OPT3006YMFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.3424
2000+ ¥ 4.232
3000+ ¥ 4.1216
库存: 29000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4342.4
