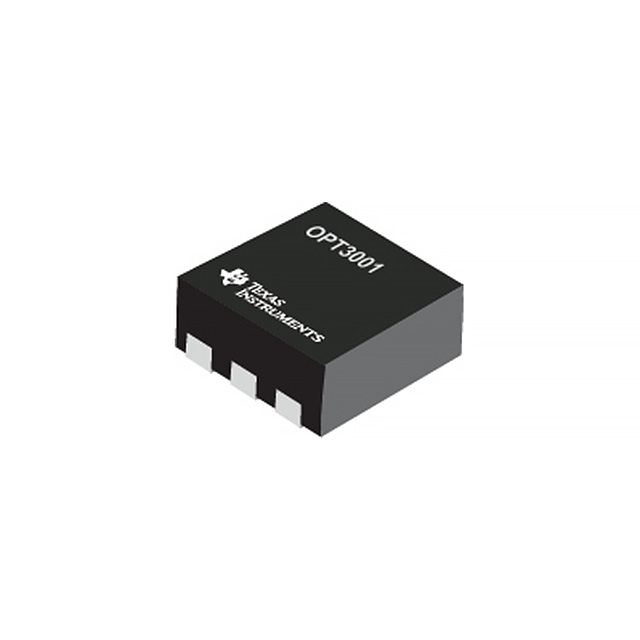

OPT3001DNPR

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 颜色和光传感器, 光传感器, 550 nm峰值波长, 6针, USON封装, I2C接口
供应商型号: 26M-OPT3001DNPR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 光电传感器 OPT3001DNPR

OPT3001DNPR概述

    OPT3001 Ambient Light Sensor (ALS): Comprehensive Overview

    1. 产品简介


    产品概述:
    OPT3001是一款由德州仪器(Texas Instruments)制造的环境光传感器(ALS),主要用于检测可见光强度。它能准确测量并报告光强数据,且这些数据可以以数字形式通过I²C总线传输。OPT3001的设计特别适用于需要与人类视觉相匹配的应用场合,如显示背光控制、照明控制系统、平板电脑和笔记本电脑等。
    主要功能和应用领域:
    - 精确光学过滤,模拟人眼视觉响应
    - 自动全范围设置功能,简化软件配置
    - 可测量从0.01 lux到83k lux的光照强度
    - 广泛应用于显示器背光控制、家用电器、户外照明系统和相机等领域

    2. 技术参数


    技术规格和性能参数:
    - 工作温度范围:-40°C 到 +85°C
    - 供电电压范围:1.6V 至 3.6V
    - 高输入电流容限:5.5V耐受
    - 动态范围:23位有效动态范围
    - 低功耗模式:典型情况下,睡眠模式电流为1.8 μA
    电气特性和支持的工作环境:
    - 具有12个二进制加权满量程范围设置,具有小于0.2%的典型匹配度
    - 集成式滤波光学ADC
    - 具有宽动态范围,可适应不同的光照条件

    3. 产品特点和优势


    产品特点和优势:
    - 高精度光学过滤:模拟人眼对可见光的反应,并显著抑制红外线。
    - 自动全量程设定功能:简化软件配置,确保每次测量都能得到最精确的结果。
    - 多量程匹配:范围间的精度匹配小于0.2%,减少手动调整范围的需求。
    - 低功耗设计:适用于便携式电池供电设备。

    4. 应用案例和使用建议


    应用案例:
    - 在显示器背光控制应用中,OPT3001能够根据外部环境光强度自动调整屏幕亮度,提高用户体验。
    - 在家庭自动化应用中,OPT3001可用于检测房间内的光照强度,进而自动调节灯光亮度。
    使用建议:
    - 尽量避免将传感器暴露于强烈的红外辐射源下,以防测量偏差。
    - 若安装于暗窗之下,务必选择透射率尽可能接近人眼感知的材料。

    5. 兼容性和支持


    兼容性:
    - 支持I²C和SMBus接口,方便与各种微控制器和处理器配合使用。
    - 与市面上常见的电路板和配件兼容性良好。
    支持和服务:
    - 德州仪器提供了详尽的技术文档和工具,包括用户指南、相关应用程序和社区资源。
    - 通过定期更新技术文档,确保产品信息和使用指导的准确性。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题:传感器输出值与实际光照强度不符。
    - 解决方案:检查传感器是否正确连接,确认电路中的电源稳定。同时,根据具体应用场景校正传感器测量值。
    - 问题:传感器频繁进入休眠状态。
    - 解决方案:确认配置寄存器的值设置正确,确保不会触发不期望的中断。

    7. 总结和推荐


    总结:
    OPT3001是一款集成了先进光学过滤技术的环境光传感器,能够在广泛的光照条件下提供精确的测量结果。其独特的自动全范围设置功能和高精度的光学过滤能力使其成为一款理想的传感器选择,广泛应用于消费电子产品和工业控制装置中。
    推荐使用:
    鉴于其优秀的光学性能、易于集成的特点以及良好的市场表现,我们强烈推荐使用OPT3001作为环境光传感解决方案。对于需要精确测量环境光强度并据此进行调节的应用场合,OPT3001是理想的选择。

OPT3001DNPR参数

参数
最小工作供电电压 1.6V
光源 -
输出类型 I²C
颜色感应 -
波长 550nm
感应方式 -
最大工作供电电压 3.6V
响应时间 -
感应距离 -
2.1mm(Max)
2.1mm(Max)
650μm(Max)
通用封装 USON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3001DNPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3001DNPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3001DNPR OPT3001DNPR数据手册

OPT3001DNPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
