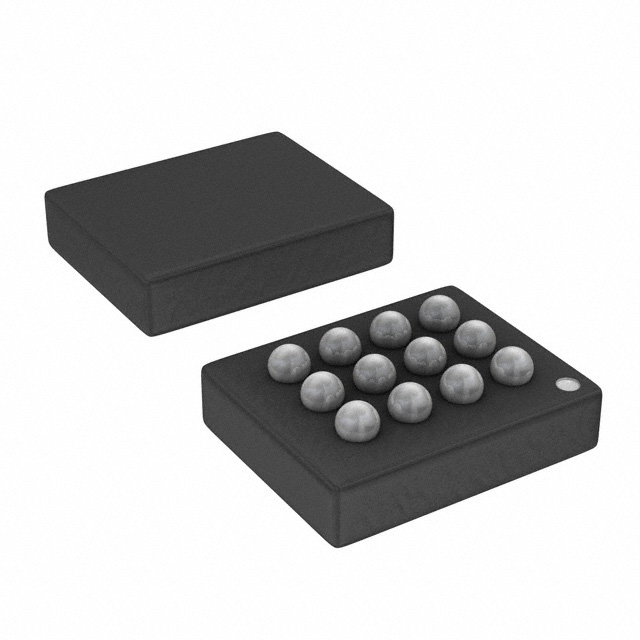

LSF0204YZPR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 1.5ns 推挽式,漏极开路 1 4 4.5V 双向 1.8V~5.5V 800mV~4.5V DSBGA-12 贴片安装,黏合安装
供应商型号: LSF0204YZPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电平转换器 LSF0204YZPR

LSF0204YZPR概述

    LSF0204/LSF0204D 4-Bits Bidirectional Multi-Voltage Level Translator

    1. 产品简介


    LSF0204 和 LSF0204D 是一款高性能的双向多电压电平转换器,适用于开漏和推挽应用。这些设备提供双向电压转换,无需方向终端,广泛应用于电信基础设施、工业、汽车和个人计算领域。

    2. 技术参数


    - 功能特性
    - 支持高达100 MHz的上转换和超过100 MHz的下转换(≤30 pF电容负载)
    - 部分掉电模式(Ioff)
    - 允许在0.8 V至5.0 V之间的双向电压电平转换
    - 低静态电流
    - 5 V耐受输入/输出端口,支持TTL
    - 低Ron,提供最小信号失真
    - EN=低时为高阻抗I/O终端
    - 流通引脚布局便于PCB布线
    - 拉弧耐受超过100 mA(JESD17)
    - 工作温度范围:-40°C到125°C
    - ESD性能测试(JESD22)
    - HBM(人体模型):±2000 V
    - MM(机器模型):±200 V
    - CDM(充电设备模型):±1000 V
    - 电气特性
    - 输入电压:-0.5 V 至 7 V
    - 输出电压:-0.5 V 至 7 V
    - 连续通道电流:128 mA
    - 输入钳位电流(VI < 0):-50 mA
    - 推荐操作条件
    - 输入/输出电压:0 V 至 5 V
    - 参考电压:0 V 至 5 V
    - 传递晶体管电流:64 mA
    - 工作温度:-40°C 至 125°C

    3. 产品特点和优势


    - 特点
    - 高速翻译能力(大于100 MHz)
    - 支持广泛的电压范围(0.8 V至5.0 V)
    - 低Ron减少信号失真
    - 高ESD耐受性
    - 广泛的应用范围(电信、工业、汽车、个人计算)
    - 优势
    - 灵活性:支持多种电压组合
    - 可靠性:高拉弧耐受性
    - 易于集成:流线型引脚布局
    - 低功耗:低静态电流

    4. 应用案例和使用建议


    - 应用案例
    - GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C接口在电信基础设施中的应用
    - 在工业自动化系统中作为电压转换器
    - 使用建议
    - 电路设计:确保正确的参考电压(VrefA和VrefB),以防止信号失真。
    - 封装选择:根据具体应用需求选择合适的封装(TSSOP、VQFN、UQFN、DSBGA)。

    5. 兼容性和支持


    - 兼容性
    - 与各种电压等级(0.8 V至5.0 V)兼容
    - 兼容多种通信协议(如GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C)

    - 支持
    - 技术文档和工具:详细的技术文档可在官方网站获取。
    - 社区资源:丰富的社区资源提供技术支持和反馈渠道。

    6. 常见问题与解决方案


    - 常见问题
    - 信号延迟问题
    - 解决方案:检查电路设计是否合理,确保信号完整性。
    - ESD损坏问题
    - 解决方案:增加ESD保护措施,例如使用TVS二极管。

    7. 总结和推荐


    LSF0204/LSF0204D是一款优秀的双向多电压电平转换器,具有广泛的应用范围和强大的性能。它不仅能够满足多种电压组合的需求,还能保证信号的可靠传输。我们强烈推荐这款产品用于需要电压转换的场合。
    总的来说,LSF0204/LSF0204D以其高速度、低延迟、广泛的电压支持和高可靠性,在多个领域具有显著的竞争优势。

LSF0204YZPR参数

参数
数据速率 -
每个电路的通道数 4
输入信号类型 -
电压- VCCA 800mV~4.5V
输出信号类型 -
最小工作供电电压 -
最大工作供电电压 4.5V
通道类型 双向
电路数量 1
传播延迟时间 1.5ns
输出类型 推挽式,漏极开路
电压- VCCB 1.8V~5.5V
转换器类型 Voltage Level
1.97mm(Max)
1.47mm(Max)
310μm(Max)
通用封装 DSBGA-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
