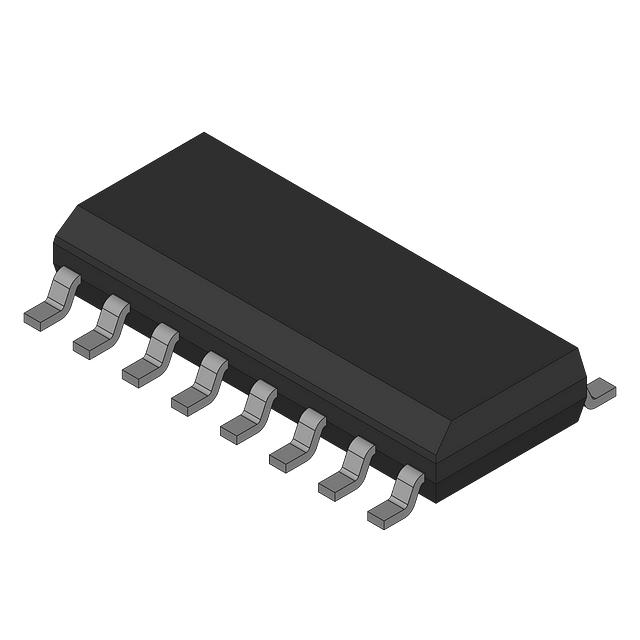

PCA8550D

厂牌: TEXAS INSTRUMENTS
产品描述: 单相 1 3V 3.6V 2mA 2mA SO-16 贴片安装
供应商型号: 25E-PCA8550D
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 模拟开关/多路复用器 PCA8550D

PCA8550D概述


    产品简介


    PCA8550是一款带有I²C接口的非易失性5位寄存器。它主要用于PC主板的无跳线配置,能够接受高达5.5V的输入电压。PCA8550具备多个引脚,包括I²C总线的数据线(SDA)和时钟线(SCL),以及复用(MUX)和非复用(NON-MUXED)输出引脚。该器件还包含一个写保护(WP)引脚,可以强制所有寄存器输出为低电平。PCA8550适用于多种应用场景,包括计算机系统、通信设备以及其他需要非易失性存储的应用领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | -0.5V 至 6.5V |
    | 输出电压范围 | -0.5V 至 VCC + 0.5V |
    | 高电平输入电压 | 2V 至 4V |
    | 低电平输入电压 | -0.5V 至 0.8V |
    | 最大写入次数 | ≥1000次 |
    | 数据保留时间 | ≥10年 |
    | 写入时间 | 10ms(典型值) |
    | I²C时钟频率 | 10kHz 至 400kHz |
    | I²C串行数据建立时间 | 100ns |
    | I²C串行数据保持时间 | 0ns 至 900ns |

    产品特点和优势


    PCA8550的主要特点是其非易失性存储功能,即使在断电后仍能保持数据不丢失。此外,PCA8550还具有可编程能力,可以通过I²C总线进行读写操作。这使得PCA8550非常适合于需要数据持久存储的应用场景,如配置存储、传感器数据记录等。其高可靠性和宽泛的工作温度范围(0°C至70°C)使其能够在各种恶劣环境中稳定运行,从而增强了其市场竞争力。

    应用案例和使用建议


    应用案例
    - 计算机系统:PCA8550可用于PC主板上无跳线配置,通过I²C总线进行数据读写,以实现灵活的硬件配置。
    - 传感器数据采集:PCA8550可以用作传感器数据的存储单元,保证数据的持久性和稳定性。
    使用建议
    - 在使用PCA8550时,确保I²C总线的信号质量和速率满足规格要求,以避免数据传输错误。
    - 在极端环境下使用PCA8550时,需注意其工作的环境温度范围,以确保其正常工作。

    兼容性和支持


    PCA8550支持多种封装形式,包括塑料小外形封装(D)、缩小的小外形封装(DB)和薄缩小的小外形封装(PW)。这些封装提供了良好的电气性能和机械可靠性,便于在不同类型的电路板上使用。德州仪器(TI)为其提供了详细的技术文档和支持,以帮助客户更好地理解和使用PCA8550。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | I²C通信不稳定 | 确保I²C总线上的电阻值正确,使用合适的电容值来滤波信号。 |
    | 数据无法持久存储 | 检查写保护(WP)引脚状态,确保没有被意外激活。 |
    | 输出信号异常 | 检查电源电压是否在规定范围内,确保负载电容在允许范围内。 |

    总结和推荐


    综上所述,PCA8550是一款功能强大且稳定的非易失性5位寄存器,适合应用于多种复杂的电子系统。其优秀的非易失性存储能力和宽泛的工作温度范围,使得其在市场上具备很高的竞争力。我们强烈推荐在需要高可靠性数据存储的应用场景中使用PCA8550。同时,TI提供的详细文档和技术支持也极大地便利了用户的使用体验。

PCA8550D参数

参数
低电平输出电流 2mA
输入数量 -
最小工作供电电压 3V
供电类型 单相
高电平输出电流 2mA
输出数量 -
电路数量 1
传播延迟时间 -
最大工作供电电压 3.6V
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

PCA8550D厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA8550D数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS PCA8550D PCA8550D数据手册

PCA8550D封装设计

查看详情并下载
Symbol
Footprint
3D Model
