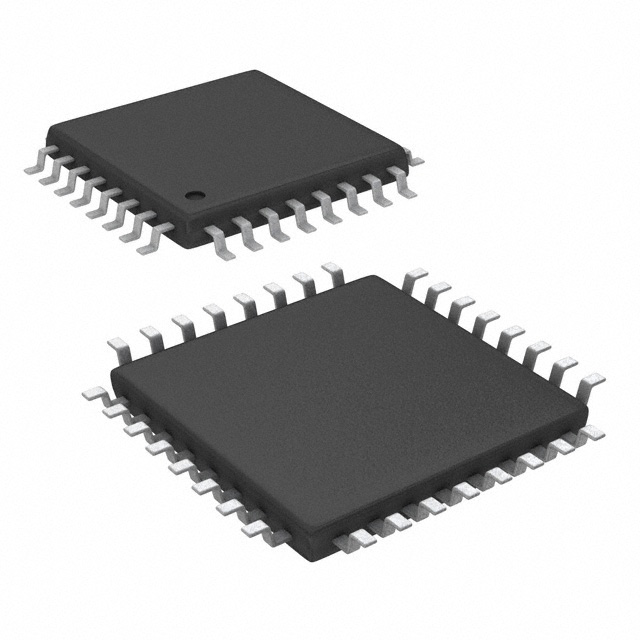

PCM2912PJTG4

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: IC AUDIO CODEC 16BIT USB 32TQFP
供应商型号: PCM2912PJTG4-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 音频接口芯片 PCM2912PJTG4

PCM2912PJTG4概述


    产品简介


    PCM2912是德州仪器(TI)的一款单芯片USB立体声音频编解码器(CODEC),集成了USB接口、全速收发器以及模拟前端(AFE)功能。该产品专为耳机应用设计,支持多种音频采样率,包括8 kHz到48 kHz,且具备卓越的动态范围和信噪比。其主要功能包括麦克风输入通道、耳机输出通道、数字滤波器以及多样的增益控制功能。PCM2912在音频市场上的应用广泛,适用于视频会议系统、USB耳机、USB音频接口盒及USB扬声器等多种设备。

    技术参数


    PCM2912的主要技术参数如下:
    - 供电电压:VBUS = 4.35 V 至 5.25 V
    - 工作温度:-25°C 至 85°C
    - 输入/输出电压:-0.3 V 至 4 V
    - 数字信号频率:5.997 MHz 至 6.003 MHz
    - 音频采样率:8 kHz, 11.025 kHz, 16 kHz, 22.05 kHz, 32 kHz, 44.1 kHz, 48 kHz
    - THD+N(总谐波失真加噪声):0.01%
    - 动态范围:90 dB
    - 信噪比:92 dB
    - 功耗:播放模式下最大功耗为13 mW(负载电阻为32 Ω)
    - 封装:32引脚TQFP

    产品特点和优势


    PCM2912具有以下几个显著特点和优势:
    1. 集成USB接口:完全符合USB 2.0规范,带有全速收发器。
    2. 高精度ADC和DAC:16位Delta-Sigma架构的ADC和DAC提供高保真音频处理能力。
    3. 低功耗设计:在不同工作状态下均能保持低功耗,适合便携式设备使用。
    4. 抗混叠滤波器:内置抗混叠滤波器保证高质量音频输出。
    5. 灵活的增益控制:提供多级可编程增益调节,满足各种应用场景需求。

    应用案例和使用建议


    PCM2912广泛应用于多个领域,如视频会议系统、USB耳机、USB扬声器和USB音频接口盒等。以下是一些具体的应用实例和使用建议:
    - 视频会议系统:确保连接稳定,使用USB线缆直接连接电脑或其他USB设备。由于系统对音质要求较高,建议调整采样率为44.1 kHz或更高。
    - USB耳机:确保麦克风偏置正确,调节麦克风增益以获得清晰的声音。
    - USB扬声器:调节音量和均衡器设置,以实现最佳听感。
    使用建议:
    - 在使用前,确认所有电源连接正确并符合规定的电压范围。
    - 调整内部寄存器和增益控制,根据不同的应用场景优化音频性能。
    - 定期进行设备检测和维护,确保长期稳定运行。

    兼容性和支持


    PCM2912与其他标准USB设备完全兼容,无需额外驱动程序即可正常工作。德州仪器提供了详尽的技术支持和文档资料,确保用户能够顺利部署和使用产品。此外,如有需要,用户可以通过联系德州仪器代表来修改USB描述符。

    常见问题与解决方案


    1. 无法启动:
    - 检查供电电压是否正确,确认所有连接无误。
    - 尝试重新插拔USB线缆。
    2. 音频质量差:
    - 确认采样率设置正确,尽量选择高频采样率。
    - 检查麦克风增益是否合适。
    3. 功耗过高:
    - 降低系统的运行速度,或启用节能模式。
    - 确认使用正确的电源管理策略。

    总结和推荐


    PCM2912是一款功能强大且性能出色的音频编解码器,尤其适用于需要高保真音频处理的场景。其优秀的性能、低功耗设计和丰富的功能使其在市场上具备很强的竞争力。强烈推荐在需要高品质音频处理的应用中使用PCM2912。

    本文详细介绍了PCM2912的特性、优势和应用场景,希望对您的项目选型和使用有所帮助。

PCM2912PJTG4参数

参数
长*宽*高 7mm*7mm*1mm
通用封装 TQFP-32
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装,托盘

PCM2912PJTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM2912PJTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS PCM2912PJTG4 PCM2912PJTG4数据手册

PCM2912PJTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
