CD4086BE

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 250ns 单端 1 8 4 1 3V 18V 6.8mA AND,INVERT Gate,OR CD4000 6.8mA PDIP-14 通孔安装 19.3mm*6.35mm*4.57mm
供应商型号: CD4086BE
供应商: 国内现货
标准整包数: 1

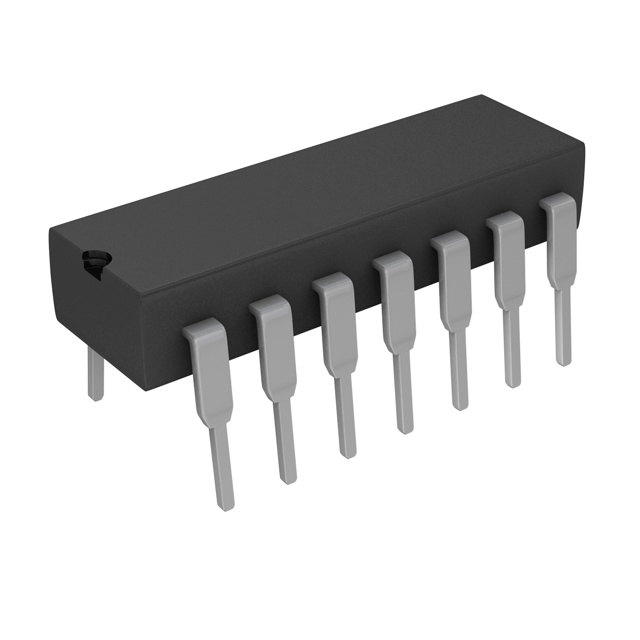

TEXAS INSTRUMENTS 逻辑门 CD4086BE

CD4086BE概述

    CD4086B电子元器件技术手册概述

    1. 产品简介


    CD4086B是一款四2输入与非门(Quad 2-input NAND gates)集成电路,适用于各种数字电路设计。它广泛应用于逻辑控制、信号处理和嵌入式系统中,能够为各类电子设备提供基础的逻辑运算功能。

    2. 技术参数


    - 引脚配置:14-lead
    - 封装类型:陶瓷双列直插式封装(F3A后缀)、塑料双列直插式封装(E后缀)、小型封装(SOIC, MT, M96, 和NSR后缀)、薄型小尺寸封装(PW和PWR后缀)
    - 环境适应性:工作温度范围为-55°C至125°C
    - 认证:符合RoHS标准,无铅且不含锑和溴
    - 湿度敏感等级:Level-1-260C-UNLIM
    - 峰值焊接温度:未指定具体数值

    3. 产品特点和优势


    - 多功能性:四2输入与非门的配置使其能够满足多种不同的逻辑运算需求。
    - 环境适应性强:能够在极端环境下保持稳定的工作性能,适合在工业、汽车和其他需要高可靠性的应用场合。
    - 绿色产品:通过RoHS认证,确保环保合规。

    4. 应用案例和使用建议


    - 应用场景:常用于数字控制系统、开关电源、信号调节电路等领域。
    - 使用建议:为了保证最佳的性能,在组装过程中应注意正确的焊接工艺,避免高温对元器件造成损伤。同时,在布线时要注意减少寄生电容的影响。

    5. 兼容性和支持


    - 兼容性:CD4086B可与其他数字电路模块配合使用,广泛适用于各种基于数字逻辑的应用。
    - 厂商支持:德州仪器提供详尽的技术文档和支持服务,包括产品更新和售后服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决方案:确保焊接温度和时间适宜,检查焊接设备是否有故障。

    - 问题2:产品出现损坏。
    - 解决方案:检查运输和存储过程中的防护措施,确保在规定温度范围内存放。

    7. 总结和推荐


    CD4086B作为一种高效的逻辑运算元器件,具有广泛的适用性和良好的环境适应性。通过仔细阅读技术手册并遵循厂家的指导,可以最大限度地发挥其性能优势。对于需要高可靠性逻辑运算功能的应用场景,强烈推荐使用此产品。

CD4086BE参数

参数
最小工作供电电压 3V
输入数量 8
栅极数量 4
施密特触发器输入 -
输出数量 1
最大工作供电电压 18V
逻辑系列 CD4000
高电平输出电流 6.8mA
输出类型 单端
逻辑功能 AND,INVERT Gate,OR
电路数量 1
低电平输出电流 6.8mA
传播延迟时间 250ns
长*宽*高 19.3mm*6.35mm*4.57mm
通用封装 PDIP-14
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

CD4086BE厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD4086BE数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逻辑门 TEXAS INSTRUMENTS CD4086BE CD4086BE数据手册

CD4086BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.321
3000+ ¥ 2.2644
6000+ ¥ 2.1889
库存: 17715
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2321
直接购买
加入购物车
