首页  >  产品百科  >  JM38510/31004SCA

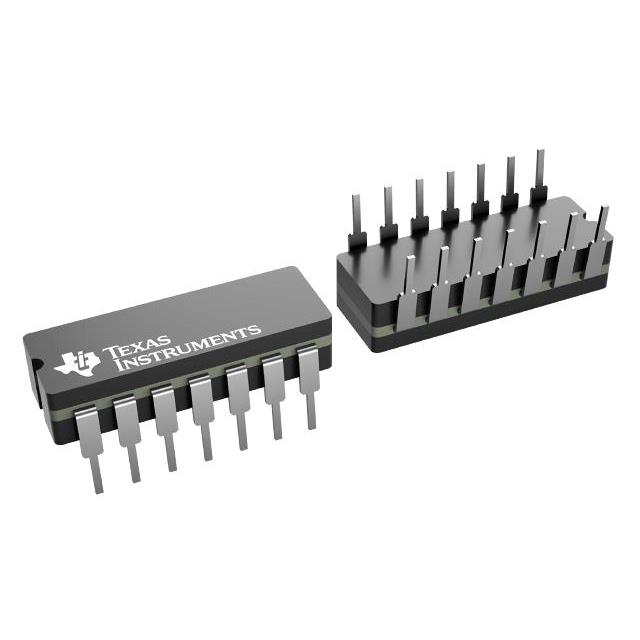

JM38510/31004SCA

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 20ns@ 5V,15pF TTL 1 2 4 4 4.5V 5.5V 4mA AND Gate LS 400μA CDIP-14 通孔安装 19.56mm*6.92mm*4.57mm
供应商型号: JM38510/31004SCA
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 逻辑门 JM38510/31004SCA

JM38510/31004SCA概述


    产品简介


    SN5408, SN54LS08, SN54S08 和 SN7408, SN74LS08, SN74S08 系列属于四通道二输入正相与门集成电路(QUADRUPLE 2-INPUT POSITIVE-AND GATES)。这些集成电路广泛应用于数字逻辑电路设计,能够执行基本的逻辑运算,如与门操作。它们适用于多种电子设备和系统,例如计算机、通信设备和自动化控制系统。

    技术参数


    通用信息
    - 制造商:德州仪器(Texas Instruments)
    - 版本发布日期:1983年12月(修订于1988年3月)
    封装信息
    | 型号 | 封装类型 | 引脚数 | 尺寸 (mm) |
    ||
    | SN74LS08DBR | SSOP DB | 14 | 16.4 x 8.35 x 6.6 |
    | SN74LS08DR | SOIC D | 14 | 16.4 x 6.5 x 9.0 |
    | SN74LS08NSR | SO NS | 14 | 16.4 x 8.2 x 10.5 |
    性能参数
    - 工作温度范围:SN54系列为-55°C 至 125°C;SN74系列为0°C 至 70°C
    - 最大工作电压:通常为5V
    - 输入输出电压:输入低电压:0.8V,输入高电压:2.0V;输出低电压:<0.4V,输出高电压:>2.4V
    - 逻辑电平:兼容CMOS和TTL电平
    电气特性
    - 输入电流:最大值为±20μA
    - 输出电流:最大值为25mA
    - 工作频率:最高可达30MHz

    产品特点和优势


    1. 广泛的温度适应性:SN54系列的工作温度范围更广,适合极端环境下的应用。
    2. 高性能:高频率响应能力,适用于高速数据处理系统。
    3. 可靠的设计:采用陶瓷封装,具有良好的耐热性和防潮性,提高了产品的长期可靠性。
    4. 标准化封装:多种封装类型选择,方便集成到不同类型的电路板设计中。

    应用案例和使用建议


    这些与门集成电路广泛应用于各种数字逻辑电路中,如:
    - 计算机外围设备:控制信号处理。
    - 通信系统:实现逻辑运算以支持数据传输。
    - 自动化控制系统:用于复杂的逻辑控制。
    使用建议:
    - 在设计时,考虑到这些集成电路的最大工作频率,确保信号传输的速度和稳定性。
    - 对于需要宽温度范围的应用,优先选择SN54系列。
    - 在电路布局时,合理安排引脚连接,避免信号干扰。

    兼容性和支持


    这些集成电路与其他电子元器件的兼容性良好,可广泛应用于各种数字逻辑系统中。德州仪器提供了详细的参考资料和支持文档,帮助用户更好地理解和使用这些产品。此外,德州仪器还提供长期的技术支持和更新服务,确保用户能够获得及时的帮助和最新的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电路异常 | 检查散热设计,增加散热片或风扇。 |
    | 输入输出信号不稳定 | 检查输入信号质量,确保符合电气特性要求。 |
    | 频率响应不足 | 调整电路布局,减少信号走线长度。 |

    总结和推荐


    综上所述,SN5408, SN54LS08, SN54S08 和 SN7408, SN74LS08, SN74S08 系列四通道二输入正相与门集成电路是一款性能优异且应用广泛的电子元器件。它们具备广泛的温度适应性、高性能以及可靠的设计。因此,对于需要进行逻辑运算的数字电路系统,推荐使用这些集成电路,尤其是在极端环境和高可靠性要求的场合。对于设计师而言,选择合适的型号并合理设计电路布局是充分发挥其性能的关键。

JM38510/31004SCA参数

参数
低电平输出电流 4mA
输出数量 1
最小工作供电电压 4.5V
最大工作供电电压 5.5V
电路数量 4
逻辑系列 LS
高电平输出电流 400μA
输出类型 TTL
传播延迟时间 20ns@ 5V,15pF
施密特触发器输入 -
栅极数量 4
逻辑功能 AND Gate
输入数量 2
长*宽*高 19.56mm*6.92mm*4.57mm
通用封装 CDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

JM38510/31004SCA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/31004SCA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逻辑门 TEXAS INSTRUMENTS JM38510/31004SCA JM38510/31004SCA数据手册

JM38510/31004SCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1437.5586
2000+ ¥ 1401.0105
3000+ ¥ 1364.4624
库存: 2000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 1437558.6
