JM38510/34201BEA

产品分类: 其他逻辑器件
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 5.5V CDIP-16 通孔安装
供应商型号: JM38510/34201BEA
供应商: 云汉优选
标准整包数: 1

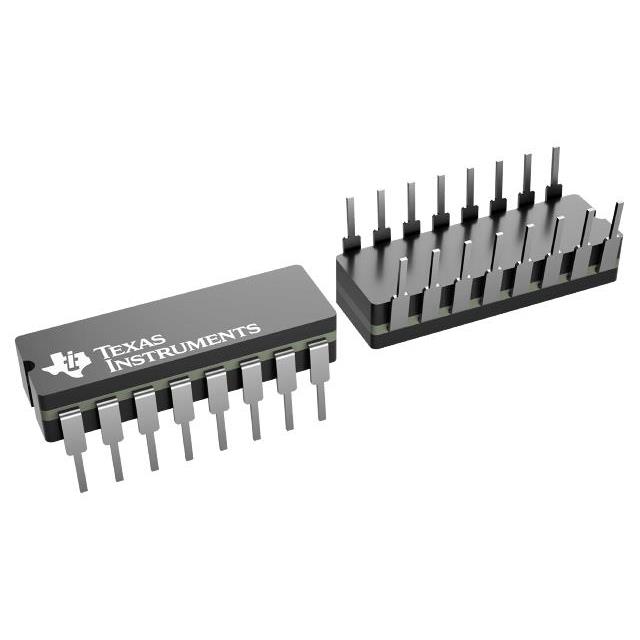

TEXAS INSTRUMENTS 其他逻辑器件 JM38510/34201BEA

JM38510/34201BEA概述


    产品简介


    型号: SN54F283/SN74F283
    描述: SN54F283/SN74F283 是一种全加器,可以对两个4位二进制字进行相加操作。该器件的特点是内部全位前瞻设计,可以在典型情况下5.7纳秒内生成最终进位输出(C4),从而实现部分前瞻性能,并且具备低成本和减少封装数量的优势。适用于系统设计中,能够提供类似流水线进位的设计效率。
    主要功能:
    - 全加器,可处理4位二进制数的相加运算。
    - 内部具有全位前瞻性能。
    - 支持正逻辑和负逻辑输入。
    应用领域:
    - 数字电路系统
    - 微处理器和微控制器辅助电路
    - 数据通信设备
    - 计算机及网络设备

    技术参数


    | 参数 | 描述 |

    | 工作电压范围 | VCC:4.5 V 至 5.5 V |
    | 输入高电平 | VIH:≥2 V |
    | 输入低电平 | VIL:≤0.8 V |
    | 高电平输出电流 | IOH:-1 mA |
    | 低电平输出电流 | IOL:20 mA |
    | 推荐工作温度范围 | SN54F283:-55°C 至 125°C |
    | SN74F283:0°C 至 70°C |

    产品特点和优势


    1. 快速进位生成:在典型情况下5.7纳秒内完成C4进位输出,比传统的逐位进位方法提高了性能。
    2. 灵活的逻辑选择:支持正逻辑和负逻辑输入,增强了设备的通用性和适用性。
    3. 成本效益:采用低成本的封装形式,如小外形封装(SOIC)和标准DIP封装,减少了系统整体成本。
    4. 高可靠性:广泛应用于严苛的工作环境中,从-55°C到125°C的全军用温度范围保证了其可靠性和耐用性。

    应用案例和使用建议


    应用案例
    案例一: 在一个数字信号处理系统中,SN54F283/SN74F283用于实现4位二进制加法操作,通过其全位前瞻设计,显著提升了系统的运算速度和效率。
    案例二: 在某种微控制器辅助电路中,该器件被用来增强计算模块的性能,特别是在处理大量数据时能够迅速完成加法运算。
    使用建议
    - 电路设计时注意电源电压的选择:确保电源电压在4.5 V至5.5 V之间,以充分利用其性能。
    - 优化布局:对于高频率和高温环境下使用,建议优化PCB布局,以减少电磁干扰和热应力。
    - 选择适当的封装:根据实际需求选择合适的封装形式,如SOIC或DIP,以便于焊接和安装。

    兼容性和支持


    - 封装选项:提供多种封装形式,如塑料小外形封装、陶瓷芯片载体和标准塑料/陶瓷300密耳DIP。
    - 技术支持:厂商提供了详细的技术文档和参考设计,帮助用户更好地理解和使用该器件。
    - 长期支持:该器件处于活跃状态,可长期获得技术支持和维护。

    常见问题与解决方案


    1. 问题: 设备在运行时出现异常。
    - 解决方案: 检查电源电压是否在推荐范围内,确保正确连接所有引脚,重新烧录固件或检查外部电路。
    2. 问题: 设备无法正常工作。
    - 解决方案: 确认设备是否正确接收到正确的输入信号,检查是否有任何物理损坏。
    3. 问题: 设备的某些输出信号不稳定。
    - 解决方案: 仔细检查电路连接,确保所有连接稳定可靠,必要时使用屏蔽线减少干扰。

    总结和推荐


    优点

    总结

    :
    - 快速的进位生成能力。
    - 强大的输入逻辑适应性。
    - 成本效益高的封装选择。
    - 广泛的工作温度范围和出色的可靠性。
    推荐:
    鉴于上述优点,SN54F283/SN74F283 是一款高性能、高性价比的全加器,在数字信号处理和微处理器辅助电路等领域具有广泛的应用前景。因此,强烈推荐使用此款全加器以提升系统性能。

JM38510/34201BEA参数

参数
最小工作供电电压 4.5V
最大工作供电电压 5.5V
21.34mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
应用等级 军用级
包装方式 散装,管装

JM38510/34201BEA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/34201BEA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他逻辑器件 TEXAS INSTRUMENTS JM38510/34201BEA JM38510/34201BEA数据手册

JM38510/34201BEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 92.2771
3000+ ¥ 90.0264
6000+ ¥ 87.0255
库存: 1381
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 92277.1
