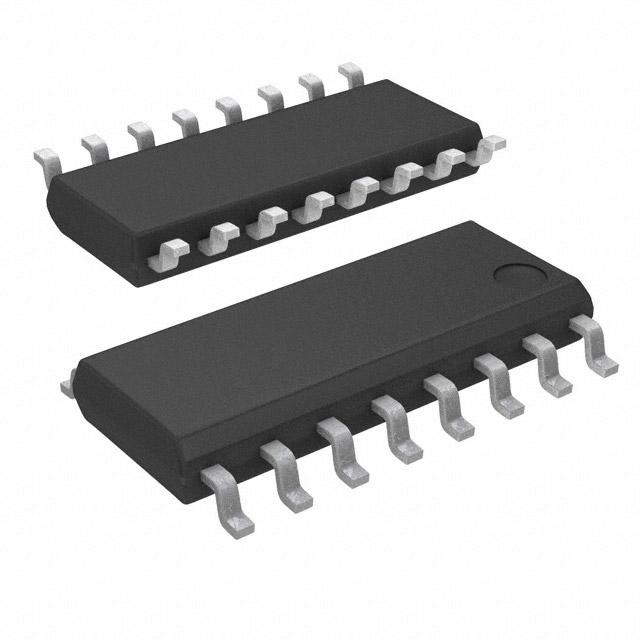

CD74ACT157MG4

产品分类: 编解码器
厂牌: TEXAS INSTRUMENTS
产品描述: 9.5ns@ 5V 4 8 4.5V 5.5V 24mA 24mA SOP 贴片安装
供应商型号: CY-CD74ACT157MG4
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 编解码器 CD74ACT157MG4

CD74ACT157MG4概述

    # CD74ACT157 Quad 2-Line to 1-Line Data Selector/Multiplexer 技术手册

    产品简介


    CD74ACT157是一款四通道双路选择器/多路复用器,设计用于在4.5V至5.5V的VCC范围内工作。这款器件采用CMOS工艺制造,具备显著降低功耗的特点,同时保持了高速运行的能力。它继承了双极型逻辑器件(如F、AS和S系列)的速度优势,但具有更低的功耗。此外,它还具有平衡的传播延迟、±24mA的输出驱动能力,以及高达15个从属设备的扇出能力。
    该器件通过一个公共使能(G)输入来控制输出,当使能信号为高时,所有输出均为低电平;而当使能信号为低时,会选择来自两个源之一的4位数据字,并将其路由到四个输出引脚。此器件提供真实的输出数据。

    技术参数


    以下是CD74ACT157的主要技术规格和性能参数:
    - 电源电压范围:4.5V 至 5.5V
    - 输入高电平电压(VIH):≥ 2V
    - 输入低电平电压(VIL):≤ 0.8V
    - 输出高电平电流(IOH):-24mA
    - 输出低电平电流(IOL):+24mA
    - 连续输出电流(IO):±50mA
    - 输入容抗(CI):10pF
    - 传播延迟时间(tpHL/tpHL):2.4ns 至 14.5ns
    - 输出电容(Cpd):156pF
    其他特性包括:
    - 输入兼容TTL电平。
    - 具有抗闩锁效应的SCR电路设计。
    - 超过2kV的静电放电保护(符合MIL-STD-883标准)。

    产品特点和优势


    CD74ACT157的主要特点和优势如下:
    1. 低功耗设计:与传统CMOS器件相比,功耗显著降低。
    2. 高速响应:保持了快速切换能力,适合需要高性能的应用。
    3. 抗静电能力强:超过2kV的ESD保护,确保在恶劣环境中的可靠性。
    4. 宽泛的工作温度范围:支持-55°C至125°C的温度范围。
    5. 多路复用功能:支持数据的选择和传输,广泛适用于数据传输及通信系统。
    6. 强大的驱动能力:每个输出可提供±24mA的电流驱动,满足多种负载需求。

    应用案例和使用建议


    应用案例
    CD74ACT157非常适合于需要多路数据选择的场合,例如:
    - 数据总线切换器
    - 工业控制系统的信号路由
    - 通信设备的数据分配器
    使用建议
    1. 确保所有未使用的输入都连接到VCC或GND,以避免不必要的功耗。
    2. 在高噪声环境中使用时,增加外部滤波电容以减少干扰。
    3. 遵循推荐的工作温度范围,特别是在极端温度条件下使用时需特别注意。

    兼容性和支持


    CD74ACT157与许多常见的电子设备兼容,包括TTL、CMOS以及其他逻辑器件。德州仪器(TI)为用户提供全面的技术支持,包括详尽的应用指南、故障排除手册以及在线技术支持服务。此外,产品文档提供了详细的封装和包装信息,帮助用户轻松集成到自己的设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不正常 | 检查供电电压是否在规定范围内,确保输入信号无误。 |
    | 功耗过高 | 减少未使用输入端的连接状态,优化电路布局。 |
    | 温度过高 | 改善散热措施,增加风扇或其他冷却装置。 |

    总结和推荐


    CD74ACT157以其卓越的性能和广泛的适用性,在电子行业中占据了一席之地。它的低功耗、高可靠性以及强大的多功能性使其成为众多设计的理想选择。因此,我们强烈推荐这款器件用于需要高效数据选择和处理的应用场景。无论是在工业自动化还是消费电子领域,CD74ACT157都能提供稳定可靠的支持。

CD74ACT157MG4参数

参数
输出数量 4
传播延迟时间 9.5ns@ 5V
低电平输出电流 24mA
高电平输出电流 24mA
最大工作供电电压 5.5V
最小工作供电电压 4.5V
输入数量 8
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

CD74ACT157MG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD74ACT157MG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 编解码器 TEXAS INSTRUMENTS CD74ACT157MG4 CD74ACT157MG4数据手册

CD74ACT157MG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.242 ¥ 2.0825
500+ $ 0.2397 ¥ 2.0635
1000+ $ 0.233 ¥ 1.9689
5000+ $ 0.233 ¥ 1.9689
库存: 958
起订量: 481 增量: 1
交货地:
最小起订量为:300
合计: ¥ 624.75
