TS5V330DG4

产品分类: 视频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-TS5V330DG4
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 视频接口芯片 TS5V330DG4

TS5V330DG4概述

    # TS5V330 四通道SPDT宽频视频开关技术手册解析

    一、产品简介


    产品类型与功能
    TS5V330是一款四通道单刀双掷(SPDT)宽频视频开关芯片,具有极低的导通电阻(典型值为3Ω),适用于RGB和复合视频信号的切换。该芯片设计主要用于高保真度视频信号传输,能够提供优异的差分增益和相位性能(典型值分别为0.64%和0.1°),以确保高精度图像质量。
    应用领域
    TS5V330广泛应用于消费类电子产品、视频分配系统及专业音视频设备中,尤其适合需要高频信号处理的场景,例如家庭影院、会议投影仪及广播设备。

    二、技术参数


    以下是TS5V330的关键技术参数,按照功能分类整理如下:
    输入/输出特性
    - 导通电阻(ron):3Ω(典型值)
    - 差分增益(DG):0.64%(典型值)
    - 差分相位(DP):0.1°(典型值)
    - 频率响应(BW):≥300MHz(最小值)
    - 插入损耗:接近于零
    - 关断隔离(OIRR):-60dB(典型值)
    电源与功耗
    - 电源电压范围:4.5V至5.5V
    - 静态电流(ICC):≤3μA
    - 待机模式下的关断电流(Ioff):≤1µA
    环境适应性
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-65°C至+150°C
    控制与保护
    - 控制输入兼容TTL及CMOS逻辑电平
    - ESD防护:符合JESD 22标准,支持1000V充电器件模型测试
    - 高抗干扰能力:具备低触发门限和滞回电压(Vhys = 150mV)
    三、产品特点与优势
    TS5V330凭借其独特的功能和卓越的性能在市场上占据领先地位,其主要特点如下:
    1. 低导通电阻与超快响应
    仅需3Ω的导通电阻及极短的开启时间(tON = 2.5ns),确保了高速信号无损传输。
    2. 优异的信道隔离性能
    - 关断隔离度达-60dB,防止串扰;
    - 高达-63dB的信道间串扰抑制比(XTALK),特别适合多通道并行工作环境。
    3. 低功耗与低热量设计
    典型静态功耗仅为3µA,在待机模式下更降低至1µA,非常适用于便携式设备。
    4. 广泛的电压与温度适应性
    宽泛的工作电压(4.5V~5.5V)和严格的温度范围(-40°C~+85°C),增强了产品的通用性和可靠性。
    四、应用案例与使用建议
    实际应用案例
    TS5V330常用于以下场景:
    - 视频分配系统:可实现RGB或复合视频信号的选择性切换。
    - 音视频设备:如蓝光播放器、投影仪及电视接口单元。
    - 通信设备:作为宽带信号路由模块的核心组件。
    使用建议
    1. 信号质量优化
    在连接TS5V330时,尽量保持走线长度一致,减少反射干扰。同时,建议使用高频特性良好的PCB材料。
    2. 温度管理
    由于工作温度范围较广,需对电路板进行散热设计。特别是在高温环境下,避免直接阳光照射或热源影响。
    3. 正确接地与布局
    所有未使用的控制引脚需接至VCC或GND;模拟端口应采用低阻抗接地处理,以提高抗干扰能力。
    五、兼容性与支持
    兼容性
    TS5V330支持多种封装形式(如QFN-RGY、SOIC-D、SSOP-DBQ等),方便不同需求的设计集成。其内部逻辑电平兼容主流的TTL和CMOS接口,与大多数处理器、FPGA或其他数字模块兼容良好。
    售后支持
    德州仪器(TI)提供详尽的技术文档和支持服务,包括数据手册、应用笔记及在线技术支持。此外,还针对特殊应用开发了一系列仿真工具,助力客户快速验证设计效果。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开启后输出无信号 | 检查EN引脚是否正确接高电平 |
    | 功耗过高 | 检查电源连接是否稳定,尝试降低频率 |
    | 温度过高导致频繁复位 | 加强散热措施,如加装散热片或优化电路布局 |
    七、总结与推荐
    TS5V330以其高集成度、优异性能及稳定性成为高性能视频切换的理想选择。尤其在对信号完整性要求较高的场合,其低导通电阻、宽频响应及出色隔离度表现尤为突出。因此,强烈推荐该产品应用于需要高质量视频信号切换的应用中。
    总之,TS5V330凭借其紧凑设计、低功耗以及广泛的适用性,是视频信号切换领域的首选解决方案之一。无论是消费级还是工业级设备,它都能完美胜任!

TS5V330DG4参数

参数
分辨率 -

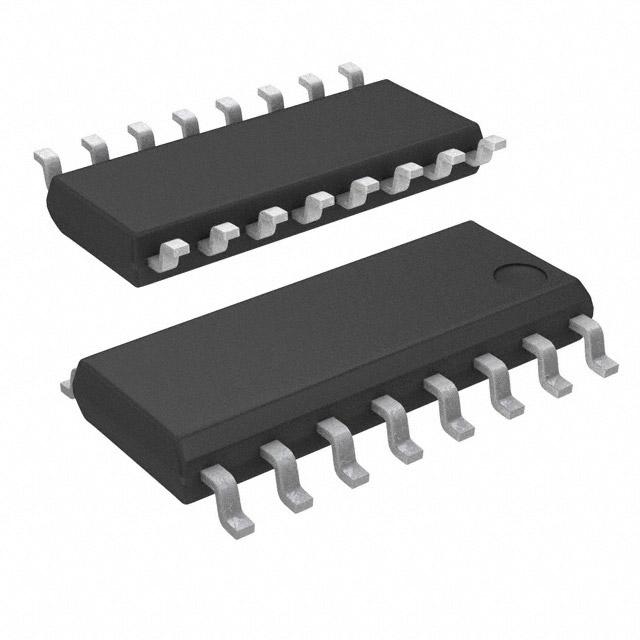

通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 散装

TS5V330DG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TS5V330DG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 视频接口芯片 TEXAS INSTRUMENTS TS5V330DG4 TS5V330DG4数据手册

TS5V330DG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.7105
5000+ ¥ 4.4997
10000+ ¥ 4.3367
库存: 757
起订量: 2123 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.1
