首页  >  产品百科  >  74FCT162245CTPVCT

74FCT162245CTPVCT

厂牌: TEXAS INSTRUMENTS
产品描述: 500mA 非反相 三态 2 8 4.5V 5.5V 24mA Non-Inverting,Transceiver 24mA SSOP-48 贴片安装,黏合安装
供应商型号: 25E-74FCT162245CTPVCT
供应商: 国内现货
标准整包数: 1

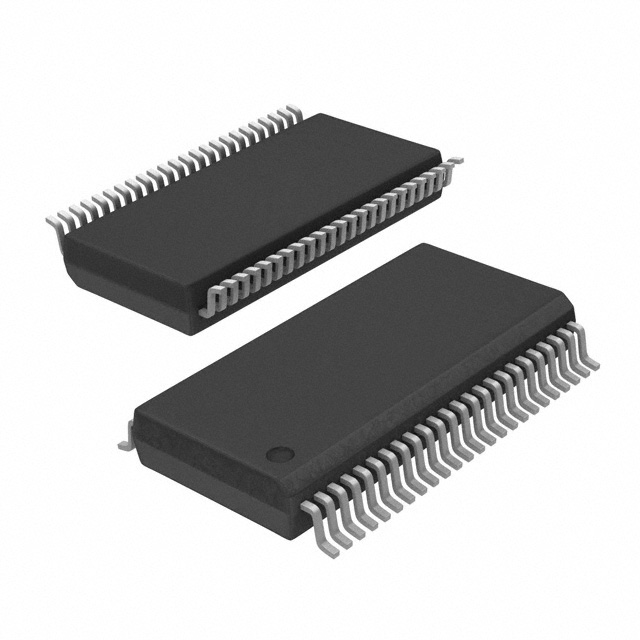

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74FCT162245CTPVCT

74FCT162245CTPVCT概述


    产品简介


    CY74FCT16245T、CY74FCT162245T 和 CY74FCT162H245T 是由德州仪器(Texas Instruments)生产的高性能16位总线收发器,专为同步通信系统设计。这些收发器主要用于需要高速传输和低功耗的双向同步通信应用,如计算机主板、服务器和其他电子设备中。

    技术参数


    - 电源电压范围:VCC = 5V ± 10%
    - 工作温度范围:工业级温度范围,–40°C 到 +85°C
    - 输入电压范围:–0.5V 到 +7.0V
    - 输出电压范围:–0.5V 到 +7.0V
    - 最大输出电流:–60 mA 至 +120 mA
    - 封装类型:TSSOP (19.6-mil pitch) 和 SSOP (25-mil pitch)
    - 传输延迟:
    - CY74FCT16245T: tPLH/tPHL 最小值 1.5 ns,最大值 7.0 ns
    - CY74FCT162245T: tPLH/tPHL 最小值 1.5 ns,最大值 4.5 ns
    - CY74FCT162H245T: tPLH/tPHL 最小值 1.5 ns,最大值 4.1 ns
    - 输出抖动:≤ 0.5 ns
    - 典型输出斜率:< 250 ps
    - 静电放电耐受电压:> 2000V

    产品特点和优势


    - 边缘速率控制电路:显著改善噪声特性。
    - 输出斜率控制:典型输出斜率 < 250 ps,确保信号的稳定传输。
    - 高电流驱动能力:CY74FCT16245T 提供 64 mA 沉电流和 32 mA 源电流。
    - 低输出噪声:CY74FCT162245T 具有 24 mA 平衡输出驱动器,典型 VOLP < 0.6V,减少系统噪声。
    - 免外部电阻设计:CY74FCT162H245T 的数据输入端具有内部 Bus Hold 功能,消除了对外部上拉或下拉电阻的需求。

    应用案例和使用建议


    - 高容量负载和背板驱动:CY74FCT16245T 特别适用于驱动高容量负载和低阻抗背板。
    - 传输线路驱动:CY74FCT162245T 提供 24 mA 平衡输出驱动器,减少了对外部终端电阻的需求,并提供最小的下冲和减少接地跳变。
    - 系统集成:CY74FCT162H245T 内置 Bus Hold 功能,防止数据输入端浮动,适用于复杂系统集成场合。
    使用建议:
    - 在设计时考虑系统噪声和信号完整性,确保使用正确的电源和接地布线。
    - 针对高容量负载和低阻抗环境,选择 CY74FCT16245T。
    - 对于需要低输出噪声的应用,推荐使用 CY74FCT162245T。
    - 在需要内部 Bus Hold 功能的场合,选择 CY74FCT162H245T。

    兼容性和支持


    这些器件可以与其他标准逻辑器件互换使用,无需修改接口电路。德州仪器提供了详细的技术支持文档,包括技术手册和应用笔记,以帮助客户在设计过程中解决可能遇到的问题。

    常见问题与解决方案


    - Q: 设备如何防止电源关断期间的反向电流?
    - A: CY74FCT162x45T 系列器件集成了 Ioff 电路,当设备关闭时会自动禁用输出,防止电流倒灌。

    - Q: 如何处理数据输入端的浮动问题?
    - A: CY74FCT162H245T 提供内部 Bus Hold 功能,无需外部上拉或下拉电阻即可保持输入状态。

    - Q: 输出驱动电流不足怎么办?
    - A: 确保使用正确的电源电压和适当的布局布线以提高驱动能力。对于需要更高电流的应用,可以选择其他型号的器件。

    总结和推荐


    CY74FCT16245T、CY74FCT162245T 和 CY74FCT162H245T 系列16位总线收发器具备出色的性能和多功能性,适用于多种高要求的应用场景。其高可靠性、低功耗和广泛的温度适应性使其成为各种电子系统中的理想选择。我们强烈推荐这些产品给那些需要高性能、高可靠性的同步通信解决方案的设计工程师。

74FCT162245CTPVCT参数

参数
输出类型 三态
低电平输出电流 24mA
逻辑功能 Non-Inverting,Transceiver
输出数量 -
元件数量 2
极性 非反相
高电平输出电流 24mA
最大工作供电电压 5.5V
最小工作供电电压 4.5V
Iq-静态电流 500mA
输入数量 -
输入类型 -
每元件位数 8
16mm(Max)
7.59mm(Max)
2.79mm(Max)
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

74FCT162245CTPVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74FCT162245CTPVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74FCT162245CTPVCT 74FCT162245CTPVCT数据手册

74FCT162245CTPVCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.2799
5000+ ¥ 6.954
10000+ ¥ 6.7021
库存: 2831
起订量: 1374 增量: 0
交货地:
最小起订量为:10
合计: ¥ 72.79
