BQ25120AYFPR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 300mA(Max) 3.6V 3.4V 4.2V 5.5V I²C 短路,超温,过压 锂离子电池 DSBGA-25 贴片安装,黏合安装
供应商型号: 14M-BQ25120AYFPR
供应商: 云汉优选
标准整包数: 1

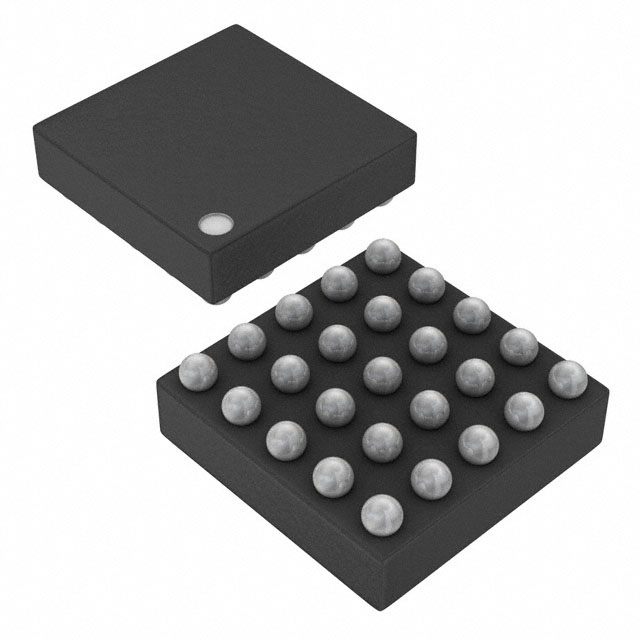

TEXAS INSTRUMENTS 电池管理芯片 BQ25120AYFPR

BQ25120AYFPR概述

    bq25120A 低功耗高度集成电池充电管理解决方案

    产品简介


    bq25120A 是一款专为可穿戴设备和物联网(IoT)应用设计的高度集成电池充电管理集成电路(IC)。它提供了一系列集成功能,包括线性充电器、受控输出、负载开关、手动复位及电池电压监测,从而提高了系统的整体操作时间。

    技术参数


    - 电源输入电压范围:3.4V 至 5.5V(5.5V OVP/20V 耐压)
    - 输入电流限制:可配置至 400mA(步进 50mA)
    - 最大充电电流:300mA
    - 系统输出电压:1.8V,默认启用负载开关
    - 预充电电流:最多 500μA
    - 温度监测:JEITA 兼容电池包热敏电阻输入
    - 待机电流:<700nA(带电开关模式)
    - 封装尺寸:2.5mm x 2.5mm WCSP 封装
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    - 高效率:采用 DCS 控制,轻负载效率可达 10μA 负载电流
    - 低静态电流:在操作和关机模式下具有低静态电流,最大限度延长电池寿命
    - 灵活的电流控制:可通过 I2C 接口编程设置充电电流、终止电流及输入电流限制
    - 高精度电池电压调节:准确度达 0.5%,适用于 3.6V 至 4.65V 的电池电压
    - 多功能状态指示:具备开漏输出,可用于状态指示灯或通信接口

    应用案例和使用建议


    bq25120A 主要应用于智能手表、健康监控医疗配件及可重复充电玩具等可穿戴设备。这些设备通常需要长时间待机并快速充电。
    使用建议:
    - 确保外部电容的正确选择和安装,特别是 IN 和 GND 引脚之间的电容,以确保稳定的电源供应。
    - 在选择电阻器进行 ISET 和 IPRETERM 编程时,考虑负载和电池的特性和应用需求。
    - 结合JEITA标准的温度监测功能,保证电池安全充电。

    兼容性和支持


    - 支持 I2C 通信,可通过该接口进行多种设置和状态查询。
    - TI 提供详尽的技术文档、工具及软件支持,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何确保最佳的电池充电性能?
    答:通过设定适当的输入电流限制和充电电流,并定期校准系统以维持高精度的电池电压调节。
    2. 问:如何处理设备唤醒和复位问题?
    答:利用MR输入端进行手动复位,并调整相关寄存器中的tWAKE1和tWAKE2值来优化唤醒周期。

    总结和推荐


    综上所述,bq25120A 以其高集成度、低功耗、灵活的电流控制能力和精准的电池电压调节特性,在可穿戴设备和物联网应用中表现出色。对于希望提升电池寿命并简化电路设计的开发者来说,这款芯片是一个极佳的选择。强烈推荐使用。

BQ25120AYFPR参数

参数
输出电流 300mA(Max)
接口类型 I²C
功能 -
最大输出电压 4.2V
故障保护 短路,超温,过压
最大工作供电电压 5.5V
电池类型 锂离子电池
最小输出电压 3.6V
最小工作供电电压 3.4V
2.56mm(Max)
2.5mm(Max)
500μm(Max)
通用封装 DSBGA-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25120AYFPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25120AYFPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25120AYFPR BQ25120AYFPR数据手册

BQ25120AYFPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.5158
10+ ¥ 6.7352
30+ ¥ 5.9138
100+ ¥ 5.7496
300+ ¥ 5.5294
1000+ ¥ 5.3684
库存: 2919
起订量: 1 增量: 2000
