首页  >  产品百科  >  LM98555CCMHX/NOPB

LM98555CCMHX/NOPB

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: LM98555CCMHX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LM98555CCMHX/NOPB

LM98555CCMHX/NOPB概述

    高质量文章:LM98555 CCD Driver 技术手册解析

    1. 产品简介


    LM98555 是一款高度集成的驱动电路,专为电荷耦合器件(CCD)的应用而设计。该产品将多种不同驱动强度的驱动器整合在一个封装内,以提供完整的CCD驱动解决方案。集成于一个芯片内的一系列不同驱动强度的驱动器,使得在严格的高要求应用中能够实现最佳的时序控制。

    2. 技术参数


    - 供电电压:输入端 3.0V 至 5.5V,驱动器端 4.5V 至 5.8V
    - 最大输出延迟:P1A 和 P2A 输出之间的时间差不超过 0.5ns
    - 最大功率处理能力:2.0W
    - 工作环境温度范围:0°C 至 70°C
    - 时钟频率:最高支持 30 MHz
    - 输入电流:逻辑输入电流 ±1 µA 至 0.004 mA
    - 输入阈值电压:当 VDDI = 3.3V 时,典型值为 1.57V,范围为 1.41V 至 1.75V
    - 传播延迟:P1A 和 P2A 输出时,典型值为 4.6 ns

    3. 产品特点和优势


    LM98555 的主要优势在于其多功能性和高性能。通过集成多个驱动器,能够在单个芯片上实现不同负载需求的驱动,从而提供了卓越的性能和可靠性。此外,该产品采用了先进的CMOS工艺技术,保证了低功耗和高能效。其内置的时序控制和精确的驱动器使它成为对时序要求极高的应用的理想选择。

    4. 应用案例和使用建议


    LM98555 广泛应用于各种 CCD 驱动系统中,例如高速摄像机、扫描仪和其他需要精确时序控制的传感器应用。在实际应用中,应确保信号路径长度一致以减少信号失真,同时注意采用适当的匹配电阻来提高信号完整性。对于不同的负载,可以通过选择性启用某些驱动器来优化性能。

    5. 兼容性和支持


    LM98555 与常见的电源电压标准兼容,适用于多种应用环境。同时,制造商提供了详尽的技术支持和文档资料,帮助用户更好地理解和使用这款产品。建议用户查阅官方文档以获取更多详细信息和使用指导。

    6. 常见问题与解决方案


    - Q: 电源供应顺序不当会导致什么问题?
    - A: 请确保 VDDI 在 VDDO 上升之前被激活,避免内部ESD保护电路承受过大的电流。一般情况下,这种配置很容易实现。

    - Q: 输出信号不稳定怎么办?
    - A: 确保输出端连接到具有合适阻抗的负载,并且尽量靠近每个输出引脚使用源端匹配电阻。

    7. 总结和推荐


    综上所述,LM98555是一款功能强大且高效可靠的CCD驱动器。它不仅提供了丰富的特性和优良的性能,还具备良好的兼容性和广泛的适用性。考虑到其在各种高端应用中的出色表现,强烈推荐在相关的电子设计项目中选用这款产品。

LM98555CCMHX/NOPB参数

参数
最小输入电压 -
功率 -
调光方式 -
输出数量 -
输出电流 -
最小输出电压 -
最大输出电压 -
拓扑 -
效率 -
最大输入电压 -
长*宽*高 17mm*6.1mm*950μm

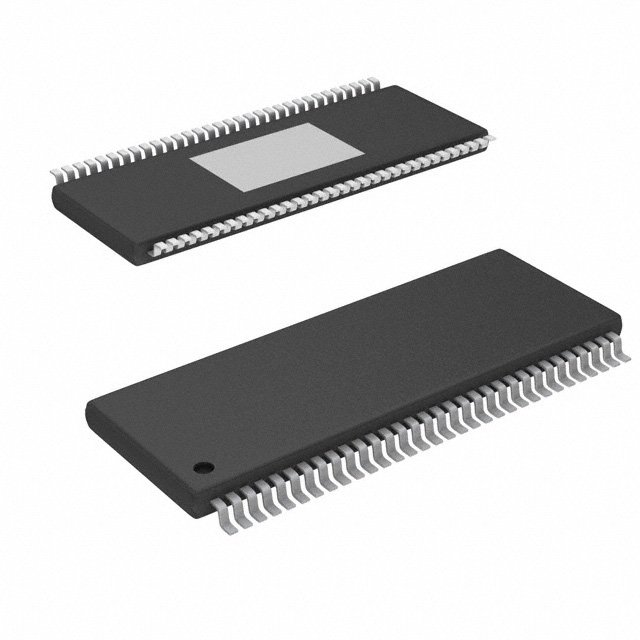

通用封装 TSSOP-64
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

LM98555CCMHX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM98555CCMHX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LM98555CCMHX/NOPB LM98555CCMHX/NOPB数据手册

LM98555CCMHX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 59.9086
2000+ ¥ 58.3855
3000+ ¥ 56.8624
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 59908.6
