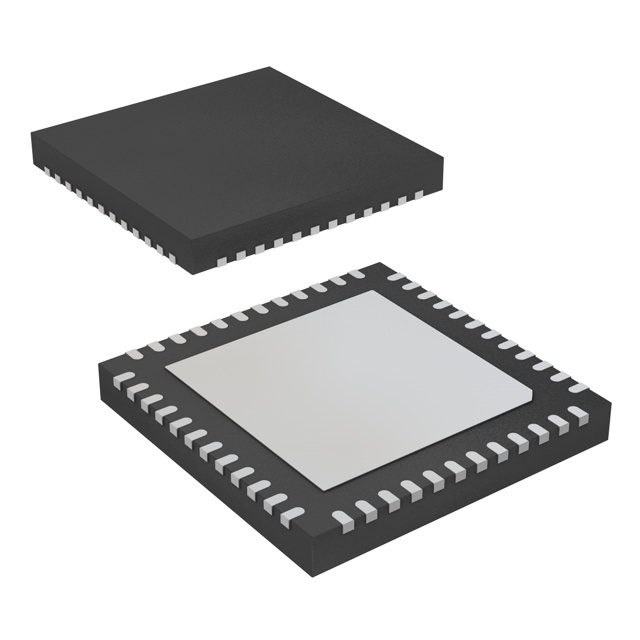

UCD9090QRGZRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 50mA VQFN-48 贴片安装,黏合安装
供应商型号: UCD9090QRGZRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCD9090QRGZRQ1

UCD9090QRGZRQ1概述


    产品简介


    产品类型: UCD9090-Q1 是一款 10 铁轨电源序列器和监测器,可应用于各种系统以实现多个电源轨的顺序控制和监测。
    主要功能:
    - 监测和控制多达 10 个电源轨。
    - 具备高级配置和电源接口(ACPI)支持。
    - 支持闭合回路调节和多种电压阈值设定。
    应用领域:
    广泛应用于需要多电源轨管理和监测的系统中,特别是在汽车和其他严苛环境中。

    技术参数


    - 电源电压范围: 3.0 V 至 3.6 V
    - 工作温度范围: -40°C 至 125°C
    - 绝对最大额定值:
    - V33D 至 DVSS:-0.3 V 至 3.8 V
    - V33A 至 AVSS:-0.3 V 至 3.8 V
    - 存储温度:-55°C 至 150°C
    - 电气特性:
    - 供电电流(V33A, V33DIO, V33D):8 mA, 2 mA, 40 mA
    - 电源监控精度:0.5% @ 0°C 到 125°C, 1% @ -40°C 到 125°C
    - 输入电压范围(MON1-MON13):0 V 至 2.5 V (MON11: 0.2 V 至 2.5 V)
    - PWM 频率范围:15.260 kHz 至 125000 kHz

    产品特点和优势


    独特功能:
    - 能够监测并控制多达 10 个电源轨,且每个轨可独立设置监控阈值。
    - 内置 12 位 ADC,可实现高精度电压监控。
    - 支持 ACIP 标准,方便与现有系统集成。
    - 闭合回路调节能力,确保输出电压稳定。
    - 通过 JTAG 和 I2C/SMBus/PMBus 接口进行配置和管理,便于集成到多种系统中。
    市场竞争力:
    - 高度集成,减少外围电路设计复杂性。
    - 良好的扩展性,适用于多种电压和频率需求。
    - 稳定可靠的电气性能,适用于汽车及其他严苛环境。

    应用案例和使用建议


    应用案例:
    - 用于汽车仪表盘中的电源管理系统。
    - 在服务器机房中实现多电源轨的顺序启动和关闭。
    - 在工业控制系统中,作为电源管理的核心组件。
    使用建议:
    - 建议对系统中的电源轨进行详细的前期规划,以确定各个轨的监测和控制需求。
    - 配置时应注意确保各轨之间的时序关系,避免产生不希望的瞬态现象。
    - 在设计系统时,考虑系统的冗余设计,确保即使在单个电源轨出现故障时,系统仍能正常运行。

    兼容性和支持


    兼容性:
    - 与 I2C/SMBus/PMBus 接口标准兼容,易于与现有的系统集成。
    - 可通过 JTAG 进行调试和编程,方便现场升级。
    支持:
    - 供应商提供详尽的技术文档和软件工具,方便客户进行开发和测试。
    - 提供技术支持服务,帮助解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题: 设备无法正确初始化。
    - 解决方案: 检查 V33D、V33A 电压是否在指定范围内,并确保所有电源轨连接正确。
    - 问题: 设备响应慢或未响应。
    - 解决方案: 检查通信接口是否正常工作,包括 I2C/SMBus/PMBus 线路的接线和终端电阻。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈信号路径,确保连接正确,且无信号干扰。

    总结和推荐


    综合评估:
    UCD9090-Q1 具有高集成度、宽泛的工作温度范围、良好的电气性能以及多种电压和频率的适应性,是一款高性能的电源序列器和监测器。特别适合在汽车、工业和服务器等领域中应用,能显著提升系统的可靠性和灵活性。
    推荐:
    强烈推荐在需要高度集成、可靠电源管理的应用中采用 UCD9090-Q1。该产品不仅能简化系统设计,还能提高系统的整体性能和可靠性。

UCD9090QRGZRQ1参数

参数
最小工作供电电压 -
工作电源电流 50mA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
7.15mm(Max)
7.15mm(Max)
950μm(Max)
通用封装 VQFN-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCD9090QRGZRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCD9090QRGZRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCD9090QRGZRQ1 UCD9090QRGZRQ1数据手册

UCD9090QRGZRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
