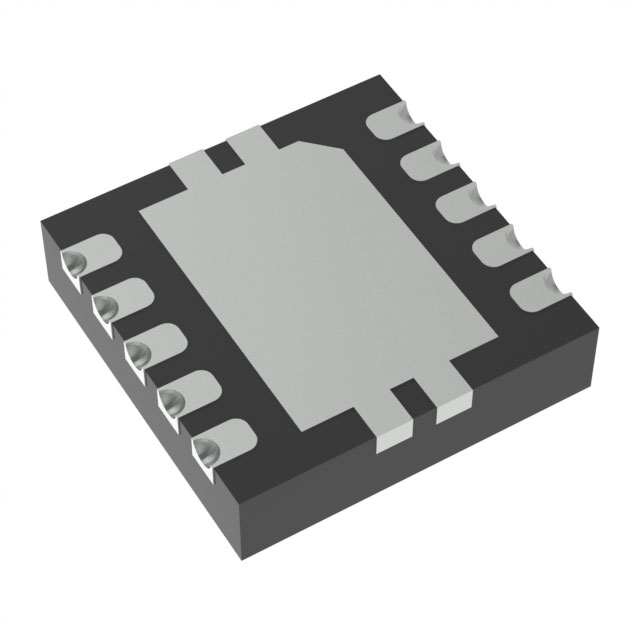

LM53601NQDSXRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 正,降压 Yes 2.1MHz fixed 1 3.3V~6V 3.3V 36V 3.8V SON 贴片安装
供应商型号: LM53601NQDSXRQ1
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS DC-DC稳压器 LM53601NQDSXRQ1

LM53601NQDSXRQ1概述

    LM53600-Q1 和 LM53601-Q1 汽车级同步降压 DC-DC 转换器

    产品简介


    LM53600-Q1 和 LM53601-Q1 是德州仪器(TI)推出的汽车级同步降压 DC-DC 转换器,专为满足严格的汽车应用需求而设计。它们分别支持最大负载电流为 650mA 和 1000mA。这些转换器提供固定输出电压(3.3V 或 5V)或可调输出电压,适用于广泛的车载应用,如汽车摄像头、驾驶员辅助系统和车身电子装置。

    技术参数


    - 工作电压范围: 输入电压范围为 3.55V 至 36V(瞬态至 42V)
    - 开关频率: 固定开关频率为 2.1MHz
    - 输出电压精度: 固定输出电压精度 ±1%
    - 启动电压: 输入欠压锁定(UVLO)启动电压范围为 3.2V 至 3.75V
    - 工作温度范围: 结温范围为 –40°C 至 150°C
    - 封装: 采用 10 针 WSON 封装(3mm x 3mm),具有湿气阻隔功能
    - 热阻: 结到环境热阻 RθJA 为 46.2°C/W

    产品特点和优势


    - 汽车认证: AEC-Q100 认证,确保了产品质量和可靠性
    - 宽输入电压范围: 支持高输入电压(最高达 36V),易于实现输入浪涌保护
    - 低功耗: 在非切换状态下,典型静态电流仅为 23 μA
    - 高效率: 自动模式下提供优秀的轻载性能,确保高效运行
    - 紧凑布局: 只需少量外部组件,适合紧凑 PCB 设计
    - 内置保护机制: 包括过压、欠压锁定(UVLO)、过流保护和软启动等功能

    应用案例和使用建议


    - 汽车摄像头应用: 适用于需要高可靠性、低功耗的视频采集系统
    - 驾驶员辅助系统: 支持高精度电源管理,提高系统稳定性和响应速度
    - 车身电子装置: 适用于多种车身控制模块,提供灵活的电源管理方案
    使用建议:
    - 散热设计: 确保良好的散热路径,避免高温导致的性能下降
    - 布局优化: 注意电路板布线以减少寄生效应,保证系统的稳定性和可靠性

    兼容性和支持


    - 兼容性: 可与多种汽车传感器和控制器配合使用,确保系统集成简便
    - 技术支持: 德州仪器提供了详尽的技术文档和在线支持资源,帮助用户快速上手并解决问题

    常见问题与解决方案


    1. 问题: 输入电压范围的限制是什么?
    - 解答: 输入电压范围为 3.55V 至 36V(瞬态至 42V),可以通过配置来调整具体应用的需求。
    2. 问题: 如何确保电源管理系统的稳定性?
    - 解答: 使用推荐的电路布局和适当的旁路电容器可以有效减少寄生效应,确保系统的稳定性和可靠性。
    3. 问题: 如何进行故障诊断?
    - 解答: 利用内部自诊断功能和 RESET 输出信号,可以快速定位系统故障并采取相应措施。

    总结和推荐


    LM53600-Q1 和 LM53601-Q1 拥有出色的性能和广泛的应用前景,特别适合需要高可靠性和严苛环境条件下的汽车应用。其高效率、紧凑设计和内置保护机制使其在市场上具有显著的竞争优势。推荐对可靠性要求较高的汽车应用选择这两款转换器,以确保系统的长期稳定运行。

LM53601NQDSXRQ1参数

参数
输出数量 1
最大输出电压 3.3V~6V
开关频率 2.1MHz
输出类型 fixed
最大输入电压 36V
最小输出电压 3.3V
同步整流器 Yes
最小输入电压 3.8V
拓扑 正,降压
功能 Buck
3.05mm(Max)
3.05mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
