首页  >  产品百科  >  UC3903Q

UC3903Q

产品分类: 电源监控芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 否 7mA 低有效 Active-low,Open-drain 4 8V 40V 否 PLCC-20 贴片安装 8.96mm*8.96mm*4.06mm
供应商型号: 25E-UC3903Q
供应商: 国内现货
标准整包数: 1

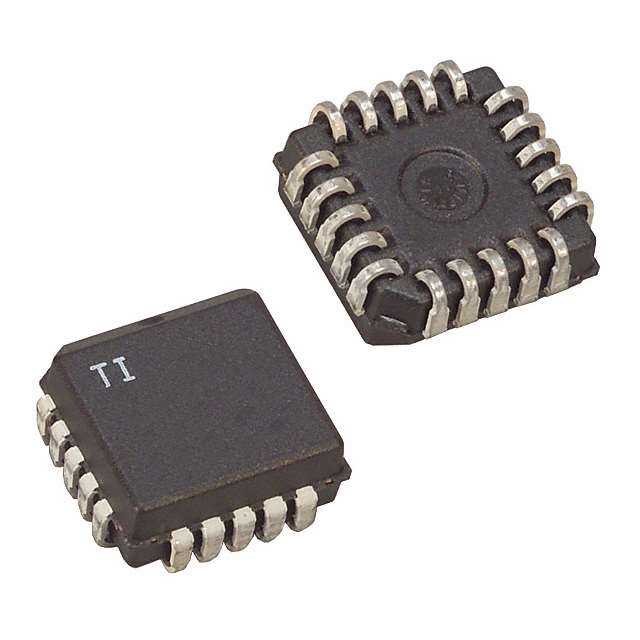

TEXAS INSTRUMENTS 电源监控芯片 UC3903Q

UC3903Q概述


    产品简介


    产品类型
    UC1903系列是四通道电源和线路监控集成电路,适用于监控多个独立的供电电压水平。
    主要功能
    - 监控多达四个独立的供电电压水平。
    - 具有内部反相器,可以检测负供电电压。
    - 集成的线/开关感测输入,用于提前通知电源失效。
    - 可编程的过压和欠压故障阈值,具有比例滞后。
    - 一个精密的2.5V参考电压,可提供精确的电压监测。
    应用领域
    - 开关电源设计
    - 通信设备
    - 工业控制设备
    - 数据中心设备

    技术参数


    主要技术规格
    - 输入电压范围:8V至40V
    - 站位电流(典型值):7mA
    - 过压和欠压输出响应延迟:自定义用户延时
    - 感应输入电压范围:-0.3V至+20V(感应输入1-4)
    - 输出电流:>30mA
    电气特性
    - 参考电压输出:2.485V至2.515V
    - 门限电压调整范围:0V至+10V
    - 门限电压滞回:10mV至30mV
    工作环境
    - 操作温度范围:-55°C至+150°C
    - 存储温度范围:-65°C至+150°C
    - 引脚焊接温度:300°C(10秒)

    产品特点和优势


    特点
    - 集成内部反相器,可以检测负电压。
    - 可编程的过压和欠压阈值,具备滞回功能,确保无误触发。
    - 三个高电流开路集电极输出指示过压、欠压及电源正常状态。
    优势
    - 提供多种故障保护,提高系统可靠性。
    - 通过电阻分压器可以方便地调整监测窗口。
    - 兼容性强,易于集成到各种电源和电路设计中。

    应用案例和使用建议


    应用案例
    UC1903可用于监控多个供电电压水平,并能够提供早于故障发生前的预警。例如,在开关电源设计中,它可以通过线/开关器感测输入来提前检测电源故障,避免输出显著受到影响。
    使用建议
    - 在使用中应根据具体需求选择合适的电阻分压器,以设定正确的监测窗口。
    - 调整迟滞时间常数时需考虑电源转换频率和输出电容器的保持时间。

    兼容性和支持


    兼容性
    - UC1903可以与各种电源和电路设计无缝集成,适合多种应用场合。
    - 与其他元件的兼容性较好,可灵活应用于不同的电路布局中。
    支持
    - TI官方提供了详尽的技术文档和支持服务,包括详细的使用手册和技术咨询。
    - 用户可以在TI官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    常见问题
    1. 如何调整过压和欠压阈值?
    - 通过改变窗口调节输入电压,可以通过简单的电阻分压器来调整过压和欠压阈值。
    2. 如何确保无误触发?
    - 使用内置的滞回电路可以确保在故障条件下可靠触发,而不会因短暂的噪声造成误报。
    解决方案
    - 阈值调整:使用外部分压器进行精细调节。
    - 避免误报:设置合适的滞回值,确保系统在噪声环境下稳定运行。

    总结和推荐


    UC1903系列集成电路是一款高度集成且功能强大的电源和线路监控器件。它具备多项独特功能,如负电压监测、可编程阈值调整和高电流开路输出等,非常适合用于需要严格监控电源状态的应用场景。综合以上信息,强烈推荐使用UC1903系列集成电路,尤其是在高可靠性要求的设计中。

UC3903Q参数

参数
最小工作供电电压 8V
最大工作供电电压 40V
工作电源电流 7mA
电池备用开关 -
监控数量 4
输出类型 Active-low,Open-drain
复位 低有效
看门狗计时器
应用场景 -
重置延迟时间 -
人工复位
长*宽*高 8.96mm*8.96mm*4.06mm
通用封装 PLCC-20
安装方式 贴片安装
应用等级 商用级
零件状态 最后售卖

UC3903Q厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC3903Q数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源监控芯片 TEXAS INSTRUMENTS UC3903Q UC3903Q数据手册

UC3903Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 26.5502
5000+ ¥ 25.3617
10000+ ¥ 24.443
库存: 2848
起订量: 377 增量: 0
交货地:
最小起订量为:10
合计: ¥ 265.5
直接购买
加入购物车
