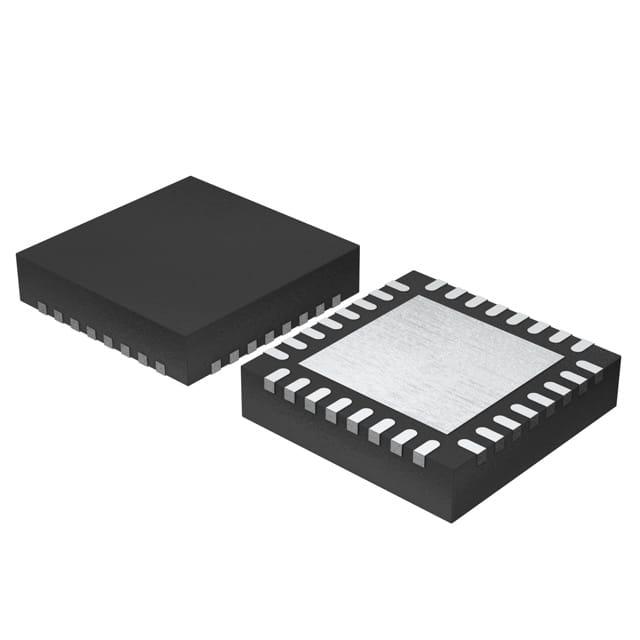

UCD9112RHBT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 250KHz~1MHz PWM Signal 2 VQFN-32 贴片安装
供应商型号: 25E-UCD9112RHBT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCD9112RHBT

UCD9112RHBT概述


    产品简介


    UCD9112 双相同步降压数字控制器评估模块是一款专为点负载电源应用设计的同步降压数字脉宽调制(PWM)控制器。该设备集成了用于直流-直流回路管理的专用电路与微控制器核心、闪存以及 PMBus™ 接口。UCD9112 不需要编程,其设备参数可通过图形用户界面(GUI)配置软件程序 TI-Fusion-Digital-Power-Designer 进行设置。评估模块(EVM)为双相单轨转换器,能够在标称 1V 输出时提供高达 40A 的负载电流。文中所提及的评估板、评估模块和 EVM 均指代 UCD9112EVM。
    主要功能:
    - 高度集成的数字 PWM 控制器
    - PMBus™ 接口支持
    - 软件可配置的运行参数
    - 精确输出电压调节
    - 通信接口与主机交互
    应用领域:
    - 电信设备
    - 服务器电源
    - 网络设备
    - 数据通信
    - 直流分布式电力系统
    - 存储系统

    技术参数


    以下是从技术手册中提取的技术规格和技术参数:
    | 参数类别 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入特性 | 输入电压范围(IOUT=30A, VOUT=1V) | 5 | 12 | 14 | V |
    | 输出特性 | 输出电压范围(VIN=12V, IOUT=20A) | 0.4 | 1.0 | 4 | V |
    | 输出电流 | VIN=12V, VOUT=1V | 0 | 40 | A |
    | 输出电压纹波 | VIN=12V, BW=20kHz, IOUT=30A | ±10 | mV |
    | 欠压/过压 | VOUT=1V, VIN=12V, SR=2.5A/μs | ±30 | mV |
    | 恢复时间 | VOUT=1V, VIN=12V | 30 | μs |
    | 设置精度 | VIN=12V, VOUT=1V, IOUT=10A | ±0.5 | % |
    | 负载调整率 | VIN=12V, VOUT=1V, IOUT=0-40A | ±5 | mV |
    | 线路调整率 | VOUT=1V, IOUT=20A, VIN=5-14V | ±2 | mV |
    | 相电流平衡 | VOUT=1V, IOUT=30A | 1.5 | A |
    | 系统特性 | 效率(VIN=12V, VOUT=1V, IOUT=30A) | 85 | % |
    | 开关频率 | VIN=12V, VOUT=1V | 500 | kHz |
    | 工作温度范围 | VIN=5-14V, VOUT=1V, IOUT=40A | -40 | +85 | °C |

    产品特点和优势


    UCD9112EVM 是一款高度集成化的数字电源控制器,具有以下独特功能和优势:
    - 高精度和稳定性:通过 PMBus™ 接口实现灵活配置,能够满足严格的工业标准。
    - 高效能:典型效率达到 85%,适用于高功率密度的应用。
    - 易于调试:图形化用户界面支持快速配置和参数调整。
    - 广泛适应性:支持广泛的输入电压范围(5V 至 14V)和输出电压范围(0.4V 至 4V)。
    - 高性能保护机制:具备欠压/过压保护和负载电流平衡功能。
    这些特性使其在电信、服务器、网络设备等领域具有显著的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 数据中心电源:用于服务器电源系统,支持高效的电能管理和分布式供电。
    - 通信设备:适用于交换机、路由器等通信设备的点负载电源管理。
    - 存储系统:支持高可靠性要求的数据存储系统电源管理。
    使用建议:
    - 在高负载情况下,建议使用带电流限值保护的外部电流源以避免过载。
    - 为了提高效率测试的准确性,应确保电流测量设备的精度,并选择适当的电流分流器。
    - 使用短接地回路连接探针以减少噪声干扰,确保纹波测量的精确性。

    兼容性和支持


    UCD9112EVM 支持 PMBus™ 协议,可以与其他支持该协议的设备无缝协作。厂商提供了完整的技术支持,包括软件下载、用户手册和硬件调试指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查 USB 连接是否正确。 |
    | 输出电压不稳定 | 调整 PID 补偿参数。 |
    | 温度过高 | 检查散热片安装是否良好。 |
    | 输出纹波过大 | 更换更高精度的电感和电容组件。 |

    总结和推荐


    UCD9112EVM 是一款功能强大且灵活的数字电源控制器评估模块,特别适合需要高精度和高效能的应用场景。其卓越的性能、丰富的功能和良好的兼容性使其成为电信、服务器和网络设备的理想选择。对于希望快速验证设计方案并进行优化的工程师而言,UCD9112EVM 提供了全面的支持和便利的操作体验。因此,我们强烈推荐此产品用于相关领域的开发和测试工作。

UCD9112RHBT参数

参数
同步整流器 No
输出数量 2
最小输入电压 -
输出类型 PWM Signal
最大输出电压 -
开关频率 250KHz~1MHz
最大输入电压 -
最小输出电压 -
拓扑 Buck
功能 Step-Down
通用封装 VQFN-32
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

UCD9112RHBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
