DRV8850RGYR

产品分类: 电机驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 2V~5.5V 半桥 NMOS 有刷直流 2V 5.5V Logic Control and Power Stage,Driver - Fully Integrated QFN,VQFN(EP) 贴片安装,黏合安装
供应商型号: C575583
供应商: 国内现货
标准整包数: 1

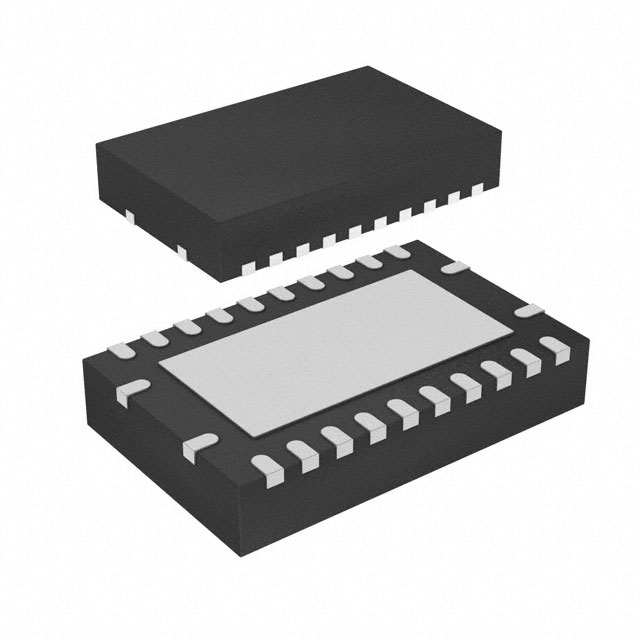

TEXAS INSTRUMENTS 电机驱动器 DRV8850RGYR

DRV8850RGYR概述


    产品简介


    DRV8850 低电压H桥电机驱动器
    产品类型: H桥电机驱动器,集成低压差线性稳压器(LDO)
    主要功能:
    - 驱动直流电机、步进电机、电磁阀等负载
    - 提供高达5A的连续输出电流,峰值可达8A
    - 具备过流保护、短路保护、欠压锁存、过压锁存和过温保护功能
    - 支持低功耗睡眠模式
    应用领域:
    - 个人护理产品(如电动牙刷、剃须刀)
    - 玩具
    - 无线电遥控车、直升机
    - 机器人

    技术参数


    - 电源电压范围: 2V至5.5V
    - 持续输出电流: 最高5A
    - 峰值输出电流: 最高8A
    - MOSFET导通电阻:
    - HS FET: 45mΩ(VCC=4.2V, TA=25°C),50mΩ(VCC=4.2V, TA=85°C)
    - LS FET: 40mΩ(VCC=4.2V, TA=25°C),44mΩ(VCC=4.2V, TA=85°C)
    - 工作温度范围: -40°C 至 150°C
    - LDO 输出电流: 最大100mA
    - 热阻:
    - RθJA (结到环境): 39.1°C/W
    - RθJC(top) (结到封装顶面): 41.1°C/W
    - RθJB (结到板): 15°C/W

    产品特点和优势


    DRV8850拥有多个显著的优势,使其成为高性能、可靠性高的电机驱动解决方案:
    - 高效能:内部集成的MOSFET导通电阻极低,使得在驱动电机时具有较高的效率,减少功率损耗。
    - 保护功能强大:具备全面的保护机制,包括过流、短路、欠压、过压和过温保护,保证设备的安全运行。
    - 集成度高:集成了LDO线性稳压器,能够为微控制器或其他电路提供稳定的电源。
    - 适应性强:适用于广泛的应用场景,尤其是电池供电的产品。

    应用案例和使用建议


    应用场景
    DRV8850可以应用于各种需要电机驱动的场合,如玩具、无线电遥控车、剃须刀等。例如,在一个遥控玩具汽车项目中,DRV8850可以用于驱动电机,实现灵活的转向和速度控制。
    使用建议
    - 在设计应用时,确保电路板设计符合热管理和电流分布要求,特别是在高电流负载下。
    - 调整LDO的反馈电阻,以获得所需的输出电压。
    - 结合外部组件如陶瓷电容,进一步提高电源稳定性和噪声抑制能力。

    兼容性和支持


    DRV8850采用了24引脚VQFN封装,具有较强的通用性和兼容性。TI公司提供了丰富的文档资源和支持,包括参考设计、工具软件和技术论坛等,帮助开发者轻松上手并解决问题。

    常见问题与解决方案


    1. 问题: 过载情况下出现异常。
    - 解决方案: 检查负载是否超出最大允许值,调整输出电流限制。此外,检查保护电路是否正常工作。
    2. 问题: 设备无法启动。
    - 解决方案: 确认供电电压是否在规定的范围内(2V-5.5V)。同时检查电源滤波电容是否正常。

    总结和推荐


    DRV8850是一款高性能、高可靠性的低电压H桥电机驱动器,适合应用于多种电机驱动需求的场景。它集成了强大的保护机制和LDO稳压器,使得系统设计更加简单可靠。对于需要精确控制和高效率的电机驱动项目,DRV8850是一个值得推荐的选择。

DRV8850RGYR参数

参数
额定电流 -
接口类型 Logic
拓扑 半桥
电压 - 负载 2V~5.5V
工艺 NMOS
最小工作供电电压 2V
电机类型 -
功率 -
最大工作供电电压 5.5V
电机类型 - AC,DC 有刷直流
功能 Control and Power Stage,Driver - Fully Integrated
5.65mm(Max)
3.65mm(Max)
1mm(Max)
通用封装 QFN,VQFN(EP)
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

DRV8850RGYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV8850RGYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电机驱动器 TEXAS INSTRUMENTS DRV8850RGYR DRV8850RGYR数据手册

DRV8850RGYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.581
10+ ¥ 7.92
30+ ¥ 7.018
100+ ¥ 5.984
500+ ¥ 5.082
1000+ ¥ 4.884
库存: 466
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 9.58
