LP2950-33LPRE3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 57dB 120μA 正极 Fixed 100mA 1 3.3V 2V 3.3V 30V 600mV@ 100mA 0.2% 0.2%/V TO-92-3 通孔安装,黏合安装
供应商型号: 14M-LP2950-33LPRE3
供应商: 云汉优选
标准整包数: 1

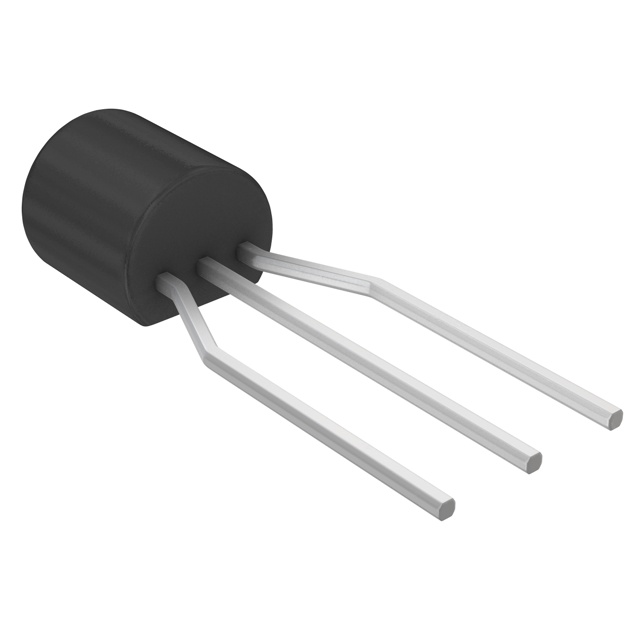

TEXAS INSTRUMENTS LDO稳压器 LP2950-33LPRE3

LP2950-33LPRE3概述


    产品简介


    LP2950 和 LP2951 是由德州仪器(Texas Instruments)生产的双极型低电压降稳压器。这些稳压器能够适应高达30伏特的宽输入电源电压范围,适合需要高电压输入的应用场合。LP2950 提供固定的输出电压选择(5V、3.3V 和 3V),而 LP2951 则可以提供固定或可调输出电压,使得这两种器件具备较高的灵活性。LP2950 主要采用TO-92 和 SOIC 封装形式,而 LP2951 主要采用 SOIC 和 SON 封装。这些稳压器具有较低的静态电流(典型值为75μA)、紧致的负载和线路调节能力,适用于各种功率供应和参考电压需求的场景。

    技术参数


    基本规格
    - 输入电压范围:-0.3 V 至 30 V
    - 输出电压(LP295x-50 版本):4.950 V 至 5.050 V
    - 最大输出电流:100 mA
    - 低电压降:典型值 380 mV @ 100 mA
    - 静态电流(典型值):75 μA
    - 紧密的线路调节:0.03%
    - 紧密的负载调节:0.04%
    - 宽温度范围:-40°C 至 125°C
    热性能
    - 热阻抗(3 引脚版本):140°C/W
    - 热阻抗(8 引脚版本):97°C/W

    产品特点和优势


    - 高灵活性:LP2951 支持固定或可调输出电压,允许根据具体应用定制输出电压。
    - 宽输入范围:可承受高达 30 V 的输入电压,使其适合多种高压应用。
    - 低静态电流:典型值仅为 75 μA,非常适合低功耗应用。
    - 高精度:紧密的线路和负载调节保证了输出电压的稳定性。
    - 远程感测能力:优化了输出电压和精度,确保在多种工作条件下都能达到理想效果。

    应用案例和使用建议


    LP2950 和 LP2951 可广泛应用于需要高精度和稳定性的各种应用场合,例如便携式医疗设备、手持式工具、工业自动化设备等。对于需要固定输出电压的应用,LP2950 是最佳选择;而对于需要更高灵活性的应用,LP2951 则是更合适的选择。
    使用建议:
    - 在连接外部电阻分压器时,应注意分压器的精度,以确保输出电压的准确度。
    - 在设计电路时,应考虑器件的热阻抗,尤其是在高功率应用中,以避免过热问题。
    - 考虑到器件的低静态电流特性,在低功耗应用中可以有效延长电池寿命。

    兼容性和支持


    LP2950 和 LP2951 可以与多种标准电子元件和设备兼容。德州仪器提供了详细的技术文档和支持服务,包括在线论坛和客户支持热线,以便用户解决问题和获得技术支持。

    常见问题与解决方案


    问题 1:器件在低温下的输出电压波动较大。
    - 解决方案:确认连接正确且所有组件均符合规定的温度范围。同时,检查输入电压是否稳定。
    问题 2:输出电压达不到设定值。
    - 解决方案:检查输出端负载是否过大,确保负载电流不超过额定值。如果仍然无法解决,检查反馈电阻的值是否准确。

    总结和推荐


    LP2950 和 LP2951 在技术参数和应用方面表现卓越,特别适用于需要高电压输入、低静态电流和高精度的场景。其广泛的输入电压范围、稳定的输出电压和高灵活性使它们成为众多应用场景的理想选择。德州仪器提供的全面技术支持和详尽的文档资料进一步提升了这些产品的可靠性和易用性。因此,强烈推荐使用 LP2950 和 LP2951 来满足高性能、低功耗应用的需求。

LP2950-33LPRE3参数

参数
Iq-静态电流 120μA
极性 正极
稳压器数量 1
输出电流 100mA
纹波抑制-PSRR 57dB
线路调节 0.2%/V
最大输入电压 30V
输出类型 Fixed
最小输入电压 2V
最大输出电压 3.3V
负载调节 0.2%
最小输出电压 3.3V
最大压差@电流 600mV@ 100mA
5.21mm(Max)
4.19mm(Max)
9.34mm(Max)
通用封装 TO-92-3
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP2950-33LPRE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2950-33LPRE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2950-33LPRE3 LP2950-33LPRE3数据手册

LP2950-33LPRE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
