TPS7A1106PDRVR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 64dB~35dB(1kHz~1.5MHz) 2.6μA 正极 Fixed 500mA 1 600mV 750mV 600mV 3.3V 140mV@ 500mA 0.2 %/A 0.001%/V WSON-6 贴片安装,黏合安装
供应商型号: TPS7A1106PDRVR
供应商: 国内现货
标准整包数: 10

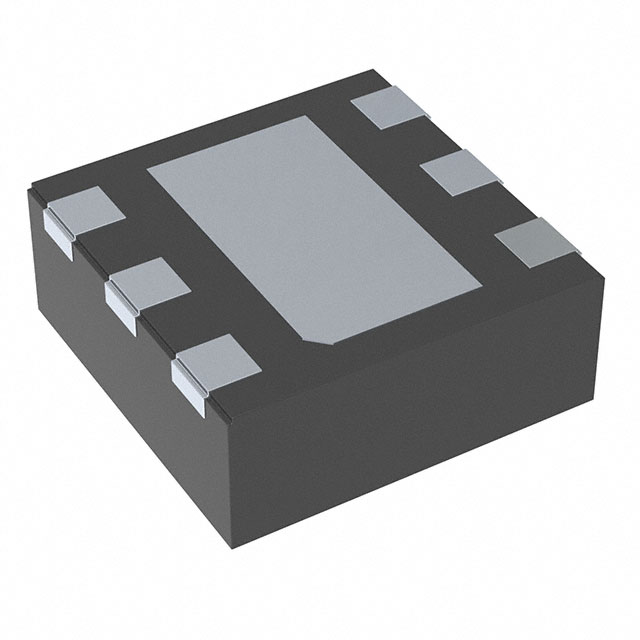

TEXAS INSTRUMENTS LDO稳压器 TPS7A1106PDRVR

TPS7A1106PDRVR概述


    产品简介


    TPS7A11是一款超小型低静态电流、低压差(LDO)稳压器,能够为需要稳定电源的现代微控制器和模拟传感器提供支持。这款产品以其极低的输入电压范围(0.75V至3.3V)和卓越的负载、线路瞬态响应表现脱颖而出。它特别适用于对功率效率要求较高的便携式设备,如智能手表、无线耳机、医疗设备及智能手机等。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 0.75 | 3.3 | 3.6 | V |
    | 输出电压精度 | -1.5 | 1.5 | % |
    | 静态电流 (IN) | 1.6 | 11 | µA |
    | 静态电流 (BIAS) | 3 | 6 | µA |
    | 线性调整率 (VIN) | 0.001 %/V |
    | 负载调整率 (IOUT) | 0.1 %/A |
    | 输出电流能力 | 0 | 500 | mA |
    | PSRR @ 1kHz | 64 dB |
    | 封装形式 | WSON | DSBGA

    产品特点和优势


    TPS7A11的主要特点包括超低输入电压范围、极低的静态电流以及高电源抑制比(PSRR),确保其在各种应用中的高性能表现。该产品能够在宽温度范围内保持稳定的输出电压,具有良好的热管理能力。此外,其独特的BIAS引脚设计允许使用更灵活的电源配置,进一步提高效率。这些特性使其成为空间受限且功耗敏感应用的理想选择。

    应用案例和使用建议


    TPS7A11广泛应用于智能手表、健身追踪器、无线耳机等领域。例如,在智能手表中,该芯片可以有效延长电池寿命并减少发热问题。对于设计者来说,建议采用符合推荐条件的电容值(如CIN = 2.2 µF, COUT = 2.2 µF, CBIAS = 0.1 µF),并将所有电容器尽可能靠近相应引脚放置,以优化性能。同时,注意合理规划PCB布局以避免信号干扰。

    兼容性和支持


    TPS7A11支持多种封装形式,包括WSON和DSBGA两种类型,便于集成到不同尺寸要求的产品中。德州仪器公司为其提供了详尽的技术文档和支持服务,包括设计指南、样品申请及技术支持热线,帮助客户快速上手并解决实际问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间过长 | 检查启动电容是否满足最小值要求 |
    | 输出电压不准确 | 校准或更换高精度基准电阻 |
    | 温度过高导致系统不稳定 | 改善散热措施,增加外部风扇或散热片 |
    | 启动失败 | 检查使能引脚连接是否正确 |

    总结和推荐


    总体而言,TPS7A11凭借其紧凑的设计、出色的性能指标以及广泛的适用性,在众多便携式电子产品中展现出显著优势。无论是从技术层面还是市场需求角度来看,这都是一款值得信赖且推荐使用的LDO稳压器。如果您正在寻找一款适合于低功耗、高精度需求的应用场合,则TPS7A11将是您的理想之选。

TPS7A1106PDRVR参数

参数
纹波抑制-PSRR 64dB~35dB(1kHz~1.5MHz)
Iq-静态电流 2.6μA
线路调节 0.001%/V
输出电流 500mA
最大输入电压 3.3V
输出类型 Fixed
最小输入电压 750mV
最小输出电压 600mV
最大压差@电流 140mV@ 500mA
负载调节 0.2 %/A
最大输出电压 600mV
极性 正极
稳压器数量 1
通用封装 WSON-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPS7A1106PDRVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A1106PDRVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A1106PDRVR TPS7A1106PDRVR数据手册

TPS7A1106PDRVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.5
500+ ¥ 3.276
1000+ ¥ 3.136
库存: 6990
起订量: 100 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 35
