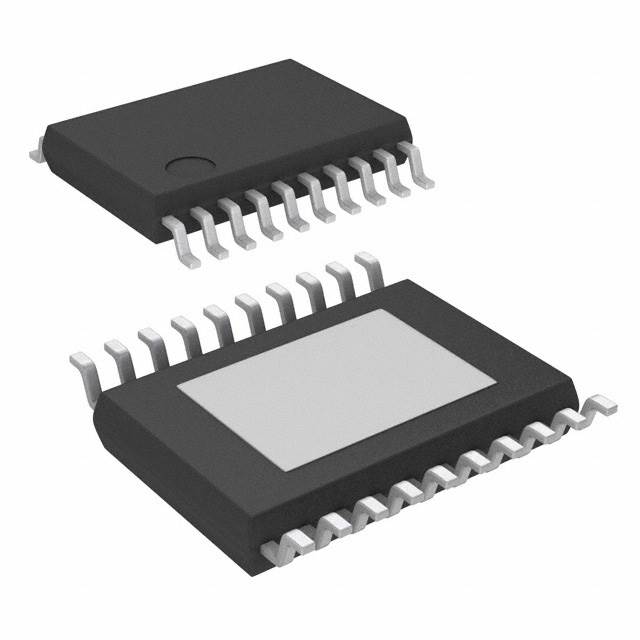

TPS61193PWPR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 40V PWM SEPIC,Step-Up (Boost) 100mA 3 6V 4.5V 45V HTSSOP-20 贴片安装,黏合安装
供应商型号: TPS61193PWPR
供应商: 云汉优选
标准整包数: 500
TEXAS INSTRUMENTS LED驱动器 TPS61193PWPR

TPS61193PWPR概述

    TPS61193 High-Performance Three-Channel LED Driver

    产品简介


    TPS61193 是一款由德州仪器(Texas Instruments)生产的高效能三通道LED驱动器。该产品主要用于工业控制面板背光系统、工业个人计算机及测试和测量设备等领域。TPS61193具有三组高精度电流源,每个通道的最大电流输出可达100毫安,同时支持外部组合以实现更高的电流能力。此外,该产品具备高性能的升压/单端初级电感转换器(SEPIC),可提供高达45伏的输出电压。

    技术参数


    - 输入电压范围:4.5V 至 40V
    - 输出电压范围:高达45V
    - 开关频率:300kHz至2.2MHz
    - 调光比:高达10000:1
    - 电流精度:典型值为1%
    - 热关断温度:165°C(启动),145°C(恢复)
    - PWM频率:100Hz至20kHz
    - 最低开关时间:0.5µs

    产品特点和优势


    TPS61193 的关键特性包括:
    - 宽输入电压范围:支持从4.5V到40V的输入电压,适用于多种应用场景。
    - 高精度电流源:每个通道可提供高达100毫安的电流,且电流匹配度高达1%。
    - 集成BOOST/SEPIC:支持高达45V的输出电压,并且支持从300kHz到2.2MHz的开关频率。
    - 故障检测:具有丰富的故障检测功能,如输入电压过压保护、欠压锁定、过流保护、开路和短路LED检测以及热关断。
    - 易于使用:采用最少的外部组件设计,简化了电路布局,降低了成本。

    应用案例和使用建议


    TPS61193 广泛应用于工业控制面板、工业PC以及测试和测量设备中。例如,在工业控制面板中,可以用于背光系统,确保设备在各种光照条件下都能正常工作。建议在实际应用中选择合适的电容和电阻值来优化电源管理和热管理,从而保证系统的稳定运行。

    兼容性和支持


    TPS61193 与其他标准电子元件兼容,并提供详尽的技术文档和在线支持。德州仪器提供了包括工具、软件、技术支持在内的全方位服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 问题:输入电压超出范围。
    解决方案:检查输入电压是否在4.5V至40V范围内,调整电源设置。

    2. 问题:输出电流不稳定。
    解决方案:检查连接的电容和电阻是否符合规格要求,确保焊接质量良好。
    3. 问题:出现热关断。
    解决方案:检查散热设计是否合理,考虑增加散热片或改进通风条件。

    总结和推荐


    TPS61193 高效能三通道LED驱动器是一款非常适合工业应用的产品。其宽泛的输入电压范围、高精度的电流控制以及丰富的故障检测功能使其在市场上具有较高的竞争力。我们强烈推荐该产品给需要高性能LED驱动解决方案的客户。

TPS61193PWPR参数

参数
最大输入电压 40V
最小输入电压 4.5V
调光方式 PWM
输出电流 100mA
效率 -
功率 -
输出数量 3
最小输出电压 6V
拓扑 SEPIC,Step-Up (Boost)
最大输出电压 45V
6.6mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 HTSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
