TPS6508640RSKT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 控制器/转换器,数码相机 QFN 贴片安装,黏合安装
供应商型号: TPS6508640RSKT
供应商: 国内现货
标准整包数: 1

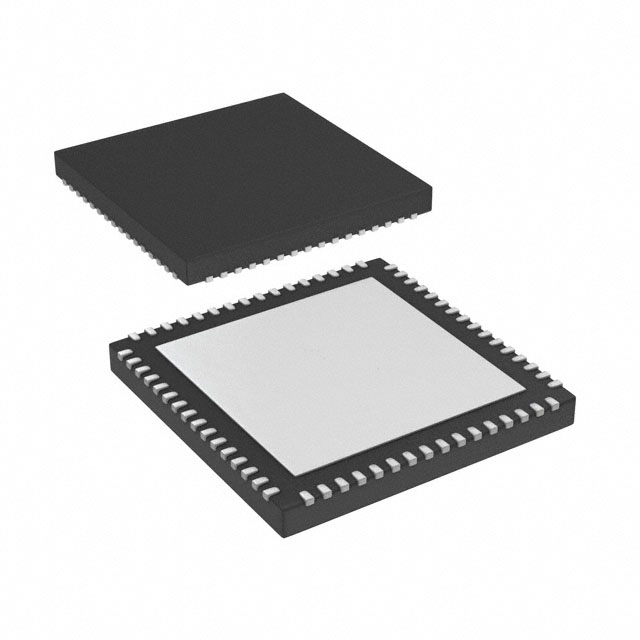

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS6508640RSKT

TPS6508640RSKT概述

    TPS650864 配置型多轨电源管理单元(PMU)用于 Xilinx® MPSoCs 和 FPGA

    产品简介


    TPS650864 是一款专为 Xilinx Zynq 多处理器系统级芯片(MPSoCs)和现场可编程门阵列(FPGA)设计的单芯片电源管理集成电路(PMIC)。该设备提供了一种全面且灵活的电源解决方案,适用于多种应用,包括可编程逻辑控制器、机器视觉相机、视频监控、测试和测量、嵌入式 PC、运动控制以及便携式超声波设备。

    技术参数


    - 输入电压范围:5.6 V 至 21 V
    - 输出电压可调范围:
    - 三路可变输出同步降压控制器:0.41 V 至 1.67 V(10 mV 步长),或 1 V 至 3.575 V(25 mV 步长)
    - 另外三路可变输出同步降压控制器:0.41 V 至 1.67 V(10 mV 步长),或 0.425 V 至 3.575 V(25 mV 步长)
    - LDO 调节器:LDOA1 提供 1.35 V 至 3.3 V 的电压(最大 200 mA 输出电流),LDOA2 和 LDOA3 提供 0.7 V 至 1.5 V 的电压(每路最大 600 mA 输出电流)
    - 负载开关:最大输出电流 300 mA,输入电压降小于 1.5%
    - I2C 接口:支持标准模式(100 kHz)、快速模式(400 kHz)和快速模式加(1 MHz)
    - 封装:64 引脚 VQFN,尺寸 8 mm x 8 mm

    产品特点和优势


    TPS650864 的显著特点是其高集成度和强大的灵活性。它具备三个可变输出同步降压控制器,通过外部 FET 进行电流限制调节,确保了系统在不同负载条件下的稳定运行。此外,内置的 OTP 编程功能允许通过工厂编程进行配置,提高了系统的适应性和可靠性。这些特点使得 TPS650864 在处理高性能处理器核心和系统内存时具有优异的瞬态响应性能。

    应用案例和使用建议


    TPS650864 主要应用于需要多轨电源管理的复杂系统中。例如,在一台视频监控设备中,TPS650864 可以同时为多个组件供电,并且通过 I2C 接口实现简单的控制。对于便携式超声波设备,可以利用其高效节能的特性,延长电池寿命。建议在使用时,确保所有组件都正确连接到相应的电源轨上,并参考设备手册中的典型应用示例进行配置。

    兼容性和支持


    TPS650864 与 Xilinx Zynq 系列的 MPSoCs 和 FPGA 完全兼容,适用于多种不同的应用场景。德州仪器(TI)提供了详尽的技术文档和支持资源,包括详细的用户手册、技术论坛和客户服务。此外,针对开发人员的需求,还提供了丰富的软件工具和代码库。

    常见问题与解决方案


    1. 问题:系统启动过程中电源轨无法达到正常电压水平。
    解决方法:检查所有电源轨的连接情况,确保它们正确连接并符合手册中的规范要求。必要时调整 OTP 编程设置。
    2. 问题:系统出现过热现象。
    解决方法:确保散热措施到位,使用足够大的散热片,并且安装在良好的通风环境中。
    3. 问题:I2C 接口通信不稳定。
    解决方法:检查接线是否松动,尝试更换传输速率,或者调整通信参数。

    总结和推荐


    TPS650864 在提供多轨电源管理的同时,保持了高效率和低功耗的特点。其强大的灵活性和高度集成性使其成为复杂系统中的理想选择。对于需要高性能电源管理的应用,强烈推荐使用 TPS650864。德州仪器的技术支持和丰富的文档资源也为使用者提供了可靠的支持。

TPS6508640RSKT参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 控制器/转换器,数码相机
最大工作供电电压 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS6508640RSKT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS6508640RSKT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS6508640RSKT TPS6508640RSKT数据手册

TPS6508640RSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 32.48
100+ ¥ 31.64
150+ ¥ 30.8
库存: 50
起订量: 50 增量: 250
交货地:
最小起订量为:50
合计: ¥ 1624
