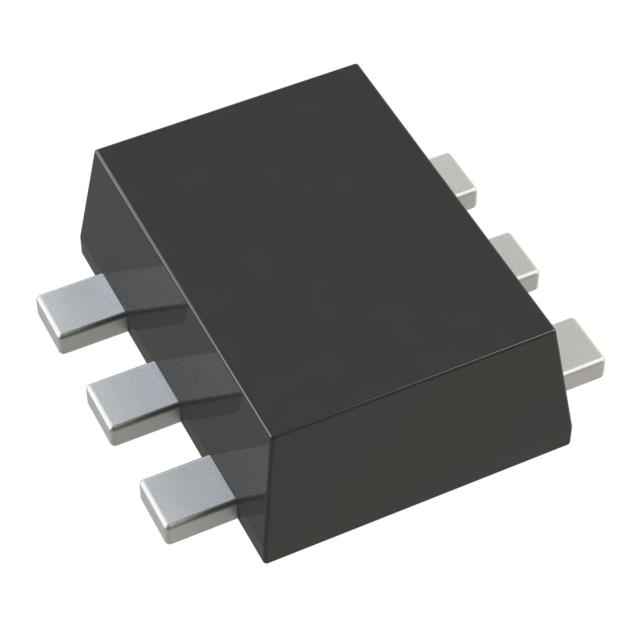

TPS62A01ADRLR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.4MHz Adjustable 1 5.5V 600mV 5.5V 2.5V SOT-563 贴片安装,黏合安装
供应商型号: TPS62A01ADRLR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS62A01ADRLR

TPS62A01ADRLR概述


    产品简介


    TPS62A0x 和 TPS62A0xA 高效同步降压转换器
    TPS62A0x 和 TPS62A0xA 是一款高效同步降压直流-直流转换器,适用于高效率和紧凑型解决方案。该系列产品具有 1A 和 2A 的输出电流能力,并且封装在 SOT-563 封装内。这些转换器主要用于为多种电子设备提供电源管理,尤其是在低电压、大电流的应用环境中表现出色。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 可调输出电压范围:0.6V 至 VIN
    - 低导通电阻开关:
    - 1A 型号:高侧 180mΩ,低侧 120mΩ
    - 2A 型号:高侧 100mΩ,低侧 67mΩ
    - 静态电流:小于 25µA
    - 反馈精度:在 0°C 到 125°C 范围内为 1%
    - 开关频率:2.4 MHz
    - 工作模式:PWM 或电源节省模式(PSM)
    - 热关断保护:内部软启动和主动放电
    - 封装尺寸:1.60mm x 1.60mm SOT563

    产品特点和优势


    - 高效能:集成的高、低压侧 MOSFET 开关能够在高负载下通过 PWM 模式实现高达 2.4MHz 的切换频率。
    - 宽输入电压范围:支持从 2.5V 到 5.5V 的输入电压,使得其适用于各种不同应用场合。
    - 轻负载优化:轻负载时自动进入电源节省模式,保持整个负载电流范围内的高效率。
    - 可靠性:内置过流保护、热关断保护和软启动功能,确保长期可靠运行。
    - 紧凑封装:采用 SOT-563 小型封装,方便设计时的空间利用。

    应用案例和使用建议


    应用案例:
    - 机顶盒:为处理器供电,保持稳定电压输出。
    - 电视应用:为背光灯供电,实现低功耗和长寿命。
    - 网络摄像头:为摄像头传感器供电,提高图像质量。
    - 多功能打印机:为控制板供电,确保稳定操作。
    - 无线路由器:为处理器和其他组件供电,提升性能。
    使用建议:
    - 优化效率:在轻负载时开启电源节省模式,减少能耗。
    - 系统集成:利用其小巧的封装,在电路板上轻松布局,节省空间。
    - 保护措施:使用内置的过流和热关断保护功能,避免意外损坏。

    兼容性和支持


    - 兼容性:TPS62A0xA 系列与 TLV62585 针脚兼容,便于替换现有设计。
    - 支持:德州仪器提供全面的技术支持和文档,帮助客户快速解决问题并优化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定范围内(2.5V 至 5.5V)。 |
    | 输出电压不稳 | 检查外部反馈分压电阻是否正确连接。 |
    | 功率输出不足 | 检查负载是否超过额定值。 |

    总结和推荐


    总结:
    TPS62A0x 和 TPS62A0xA 是高性能、高效能的同步降压转换器,特别适合于需要紧凑封装和高效率的电子设备。其广泛的输入电压范围和多种工作模式使它成为电池供电和各种电子设备的理想选择。
    推荐:
    鉴于其卓越的性能和高性价比,TPS62A0x 和 TPS62A0xA 在众多应用中表现出色,强烈推荐给需要高效电源管理的工程师和技术团队。

TPS62A01ADRLR参数

参数
功能 Step-Down
拓扑 Buck
最小输出电压 600mV
最大输入电压 5.5V
同步整流器 Yes
最小输入电压 2.5V
开关频率 2.4MHz
最大输出电压 5.5V
输出数量 1
输出类型 Adjustable
通用封装 SOT-563
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPS62A01ADRLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62A01ADRLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62A01ADRLR TPS62A01ADRLR数据手册

TPS62A01ADRLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.4354
3000+ ¥ 0.4248
6000+ ¥ 0.4106
库存: 147611
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 435.4
