TPS7A11105PDRVR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 64dB~35dB(1kHz~1.5MHz) 2.6μA 正极 Fixed 500mA 1 1.05V 750mV 1.05V 3.3V 140mV@ 500mA 0.2%/A(Typ) 0.001(Typ) SON 贴片安装,黏合安装
供应商型号: TPS7A11105PDRVR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TPS7A11105PDRVR

TPS7A11105PDRVR概述

    TPS7A11 500-mA, Low VIN, Low VOUT, Ultra-Low Dropout Regulator

    产品简介


    TPS7A11 是一款由德州仪器(Texas Instruments)制造的超低输入电压范围、低输出压降的低压差线性稳压器(LDO)。它特别适合需要低功耗的应用场景,如智能手表、健身追踪器、无线耳机、相机模块等消费电子产品以及智能手机和平板电脑等。这款稳压器能够为现代微控制器(MCU)和模拟传感器提供电源供应,具有出色的交流性能和极低的输入压降。

    技术参数


    TPS7A11 的关键技术参数如下:
    - 输入电压范围:0.75 V 至 3.3 V
    - 最大输出电流:500 mA
    - 最大输入压降:
    - DRV 封装:140 mV(最大值)
    - YKA 封装:110 mV(最大值)
    - 静态电流(典型值):
    - 输入引脚:1.6 µA
    - BIAS 引脚:6 µA
    - 输出电压精度:±1.5%(负载、线路和温度范围内)
    - 高电源抑制比(PSRR):64 dB(1 kHz)
    - 固定输出电压范围:0.5 V 至 3.0 V(以 50 mV 步进)
    - BIAS 电压范围:1.7 V 至 5.5 V
    - 包装选项:

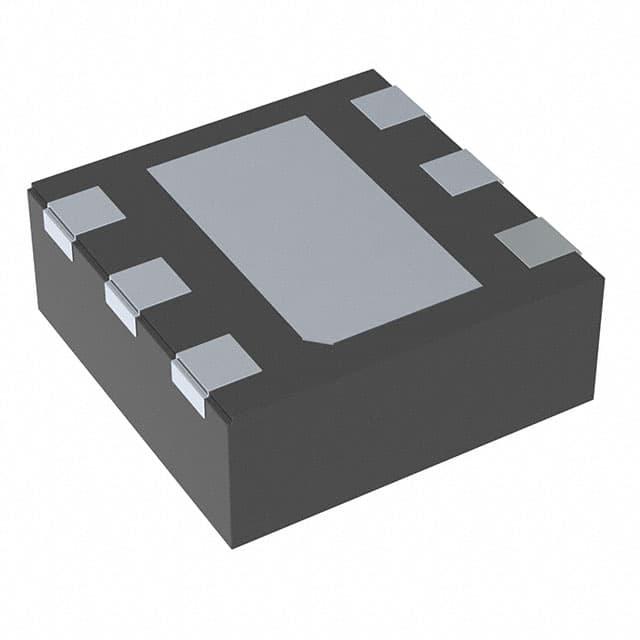

    - 2.0 mm × 2.0 mm WSON(6 引脚)
    - 0.74 mm × 1.09 mm DSBGA(5 引脚)

    产品特点和优势


    TPS7A11 的独特之处在于其超低输入电压范围和低输入压降,使得在电池供电的应用中可以最大限度地减少能量损失,从而提高整体效率。此外,它的高 PSRR 和准确的输出电压确保了良好的电源质量和稳定性。其紧凑的封装设计使其非常适合空间受限的设计,适用于各种便携式和嵌入式系统。

    应用案例和使用建议


    TPS7A11 可用于多种便携式电子设备,如智能手表、健身追踪器和无线耳机等。在实际应用中,应注意以下几点:
    - 在使用时,必须在输入、输出和 BIAS 引脚上连接合适的电容器以保证稳定性和最佳瞬态响应。
    - 为了达到最佳性能,应选择符合推荐值的陶瓷电容器。
    - 确保器件接地良好,并且根据设计需求合理分配热沉。

    兼容性和支持


    TPS7A11 与其他电子元器件的兼容性良好,适用于不同的 PCB 布局。德州仪器提供了丰富的技术支持资源,包括详细的文档和在线支持,帮助用户快速解决设计中的问题。

    常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:设备启动时间过长
    - 解决方案:检查 EN 引脚的逻辑电平设置是否正确,确保 EN 引脚到 GND 的电阻阻值适当。

    - 问题:输出电压不稳定
    - 解决方案:检查输入和输出电容器是否按照推荐规格选用,并确认它们的位置足够靠近芯片的相应引脚。

    总结和推荐


    TPS7A11 是一款集高效率和小体积于一身的 LDO,非常适合作为便携式和便携式设备的电源管理解决方案。其卓越的性能和广泛的应用范围使其在市场上具有很强的竞争力。强烈推荐使用 TPS7A11 来满足低功耗、低输入电压的需求,特别是在对空间和功耗有严格要求的设计项目中。

TPS7A11105PDRVR参数

参数
纹波抑制-PSRR 64dB~35dB(1kHz~1.5MHz)
负载调节 0.2%/A(Typ)
最大输入电压 3.3V
极性 正极
输出电流 500mA
最大输出电压 1.05V
线路调节 0.001(Typ)
最小输入电压 750mV
输出类型 Fixed
稳压器数量 1
Iq-静态电流 2.6μA
最大压差@电流 140mV@ 500mA
最小输出电压 1.05V
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS7A11105PDRVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A11105PDRVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A11105PDRVR TPS7A11105PDRVR数据手册

TPS7A11105PDRVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
