LM2678SD-12

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 260KHz Fixed 1 12V 12V 40V 15V SON 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: 25E-LM2678SD-12
供应商: 国内现货
标准整包数: 1

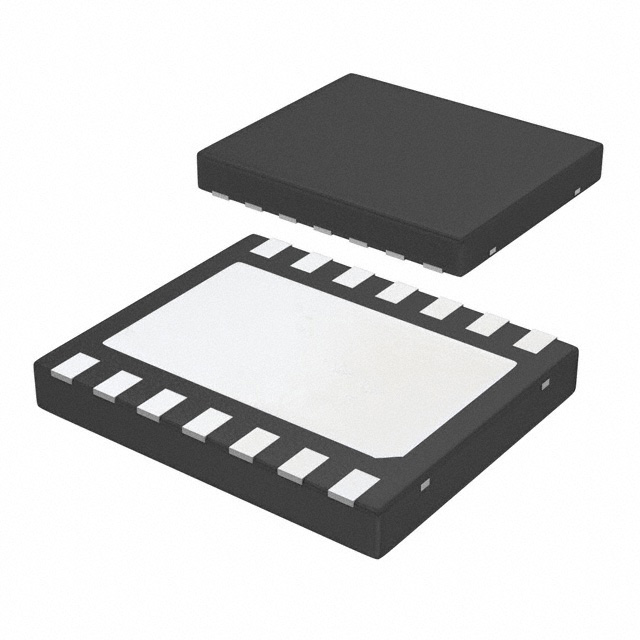

TEXAS INSTRUMENTS DC-DC稳压器 LM2678SD-12

LM2678SD-12概述

    # LM2678 简单开关器高效 5A 降压稳压器

    产品简介


    LM2678 是一款由德州仪器(Texas Instruments)生产的简单开关器系列集成芯片,专为高效降压转换设计。它能够提供高达 5 安培的负载电流,并具备优秀的线性和负载调节特性。LM2678 支持固定输出电压版本(3.3V、5V 和 12V),也支持可调输出电压范围(1.2V 至 37V)。这种高效能和灵活性使其广泛应用于各种工业和消费类电子产品中,如电池充电器、线性稳压器预调节器以及高效率降压式开关稳压器。
    主要特点
    - 高达 92% 的工作效率
    - 仅需离散式外部组件即可轻松设计
    - 内置 120 毫欧低导通电阻 DMOS 输出开关
    - 固定输出电压版本:3.3V、5V 和 12V;可调输出电压范围 1.2V 至 37V
    - 待机电流低至 50 微安(关机时)
    - 输出电压精度保证在 ±2%
    - 工作温度范围:-40°C 至 125°C
    - 内置热关断、过流保护及开/关控制输入

    技术参数


    以下是 LM2678 的关键技术规格:
    | 参数 | 测试条件 | 最小值 (TYP) | 典型值 (TYP) | 最大值 (TYP) | 单位 |
    |
    | 输入电压范围 8 40 | V |
    | 开关频率 260 kHz |
    | 效率 | VIN=12V, ILOAD=5A 82 % |
    | 开关输出电阻 (RDS(on)) | ISWITCH=5A | 0.12 | 0.14 | 0.225 | Ω |
    | 待机电流 (IQ) 4.2 | 6 mA |
    | 输出泄漏电流 (IL) | VIN=40V, ON/OFF=0V 200 | 15 | mA |

    产品特点和优势


    LM2678 在设计上以简单性和高性能著称。它采用高效的同步整流架构,通过内置低阻抗 DMOS 开关实现高效率的降压操作。此外,其支持宽输入电压范围,适用于多种供电场景。通过调整反馈分压器电阻,用户可以轻松设置所需输出电压,同时具备过温保护和短路保护功能。这些特性使其成为需要高效率和可靠性的应用的理想选择。

    应用案例和使用建议


    LM2678 常用于构建高效的降压式开关稳压器系统。例如,在便携式设备中,它可以用作电池充电器的核心组件。为了提高系统的稳定性和效率,建议在设计电路板时尽量缩短输入电容 (CIN) 和接地路径,同时选择合适的电感和输出电容来匹配应用需求。对于极端环境下的使用,还需考虑额外的散热措施以确保长期运行稳定性。

    兼容性和支持


    LM2678 可与其他标准电感配合使用,从而简化设计流程。德州仪器提供了丰富的工具支持,如 WEBENCH® Power Designer,可以帮助工程师快速创建定制化的电源设计方案。此外,公司还提供详尽的技术文档和社区资源,确保客户在整个开发周期内获得充分的支持。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方法:
    1. 问:如何测试稳压器是否正常工作?
    - 答:检查输出电压是否符合设定值,并确认无过热现象即可判断其状态良好。
    2. 问:为什么输出电流会低于预期?
    - 答:可能是由于电感或电容参数不匹配造成的,请重新校准相关元件。

    总结和推荐


    综上所述,LM2678 是一款极具竞争力的高效降压稳压器,适合多种应用场景。其优异的性能指标、广泛的输入电压适应能力以及完善的后期支持使其成为设计师们的首选之一。如果您正在寻找一款既能满足复杂需求又能简化设计工作的产品,那么 LM2678 将是一个非常值得考虑的选择。

LM2678SD-12参数

参数
开关频率 260KHz
拓扑 Buck
最大输入电压 40V
同步整流器 No
输出类型 Fixed
输出数量 1
功能 Step-Down
最小输出电压 12V
最大输出电压 12V
最小输入电压 15V
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装
