TPS62360YZHR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.5MHz Adjustable (Programmable) 1 1.4V 770mV,1V,1.1V,1.4V 5.5V 2.5V BGA 贴片安装,黏合安装 2.3mm*2.3mm*480μm
供应商型号: TPS62360YZHR
供应商: 国内现货
标准整包数: 1000

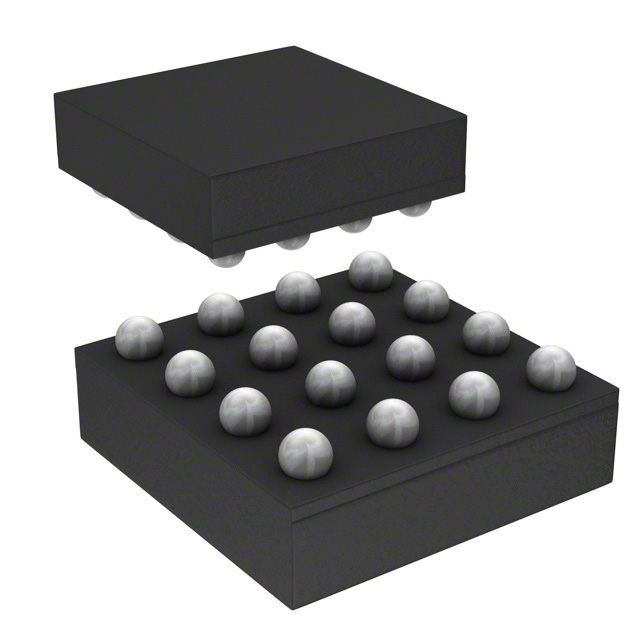

TEXAS INSTRUMENTS DC-DC稳压器 TPS62360YZHR

TPS62360YZHR概述

    TPS6236x 高频同步降压 DC-DC 转换器技术手册

    产品简介


    TPS6236x 是一款由德州仪器(TI)生产的高频同步降压 DC-DC 转换器,专为电池供电的便携式设备设计。它提供高达 3A 的峰值输出电流,并且支持 2.5V 至 5.5V 的输入电压范围,覆盖了常见的电池技术。适用于智能手机、平板电脑、功能手机及智能手表等多种便携式设备。

    技术参数


    - 输入电压范围: 2.5V 至 5.5V
    - 输出电压范围:
    - TPS62360/62: 0.77V 至 1.4V,以 10mV 步进
    - TPS62361B/63: 0.5V 至 1.77V,以 10mV 步进
    - 最大峰值输出电流: 3A
    - 典型开关频率: 2.5MHz
    - 封装尺寸: 2mm x 2mm NanoFree 封装
    - 热阻: θJA = 94.8°C/W
    - 绝对最大额定值:
    - VIN, AVIN, SW 引脚: -0.3V 至 7V
    - EN, VSEL0, VSEL1, SENSE+: -0.3V 至 (VAVIN + 0.3V)
    - SENSE-: -0.3V 至 0.3V
    - SCL, SDA: -0.3V 至 (VDD + 0.3V)
    - VDD: -0.3V 至 3.6V
    - 连续 RMS VIN/SW 电流: 1275mA

    产品特点和优势


    - 高效率: 支持低阻通态开关和主动整流器,最高效率可达 95%。
    - 低功耗模式: 在轻载情况下具有出色的电源管理。
    - I2C 兼容接口: 支持高精度编程输出电压,易于集成。
    - 快速瞬态响应: 采用 DCS 控制架构,确保静态和动态输出电压精度。
    - 紧凑封装: 2mm x 2mm NanoFree 封装,外部元件少于 25 个,便于安装。
    - 多种保护机制: 包括软启动、可编程斜率速率、过温保护、输入欠压检测和锁定。

    应用案例和使用建议


    - 应用案例: 智能手机、平板电脑、智能手表、特征手机等。
    - 使用建议:
    - 确保 AVIN 和 VIN 之间的电容符合规定值(0.47μF/1μF),并根据负载要求选择合适的电感值。
    - 通过 I2C 接口设置输出电压,使其适应处理器的不同工作点。
    - 由于内部温度较高,需要良好的散热设计,建议使用 PCB 布局优化以提高热管理能力。

    兼容性和支持


    - 兼容性: TPS6236x 支持 I2C 接口,与各种微控制器和处理器兼容。
    - 支持: TI 提供详尽的技术文档、开发工具和支持服务。用户可通过 TI 官网获取更多资料和技术支持。

    常见问题与解决方案


    - 问题 1: 启动时电压不稳定。
    - 解决方案: 检查外部电容和电感的连接,确保其符合规范。
    - 问题 2: 输出电压偏移。
    - 解决方案: 重新校准 I2C 设置的输出电压,或检查传感器连接是否正确。
    - 问题 3: 系统在高温下无法正常运行。
    - 解决方案: 确保良好的散热设计,可以考虑增加散热片或风扇来降低温度。

    总结和推荐


    TPS6236x 高频同步降压 DC-DC 转换器凭借其高效率、小体积和多功能性,在电池供电的便携式设备中表现出色。其支持 I2C 接口,能够灵活配置输出电压,并且具备多项保护机制,确保系统的可靠性和稳定性。强烈推荐在设计高效率电池供电设备时使用这款转换器。
    本文基于德州仪器(TI)提供的 TPS6236x 技术手册编写,详细介绍了该产品的技术规格、优势、应用案例及解决方案。希望对电子工程师们的设计和应用有所帮助。

TPS62360YZHR参数

参数
最大输入电压 5.5V
输出数量 1
同步整流器 Yes
最大输出电压 1.4V
输出类型 Adjustable (Programmable)
最小输入电压 2.5V
功能 Step-Down
拓扑 Buck
开关频率 2.5MHz
最小输出电压 770mV,1V,1.1V,1.4V
长*宽*高 2.3mm*2.3mm*480μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS62360YZHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62360YZHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62360YZHR TPS62360YZHR数据手册

TPS62360YZHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.5284
2000+ ¥ 7.337
3000+ ¥ 7.1456
库存: 14000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 7528.4
