TPS40075RHLTG4

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes Up~1MHz Transistor Driver 1 23V 700mV 28V 4.5V VQFN-20 贴片安装,黏合安装
供应商型号: TPS40075RHLTG4
供应商: TI Store
标准整包数: 1

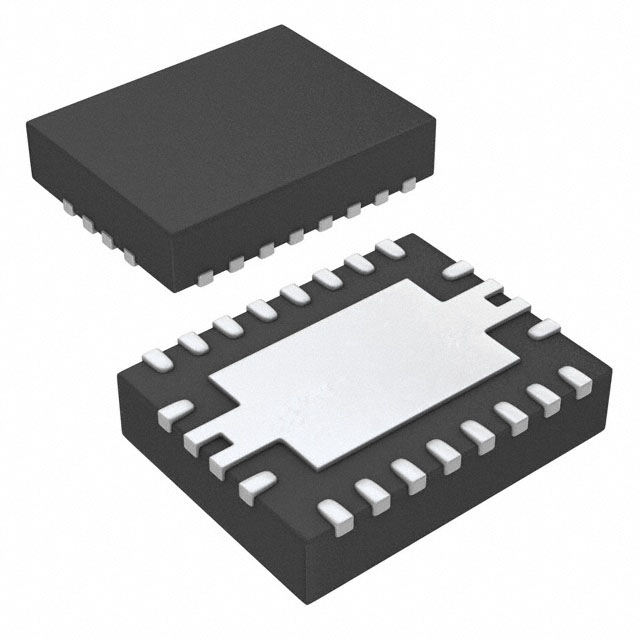

TEXAS INSTRUMENTS DC-DC稳压器 TPS40075RHLTG4

TPS40075RHLTG4概述

    # TPS40075 中压同步降压控制器技术手册解析

    1. 产品简介


    基本描述
    TPS40075 是一款中压宽输入范围(4.5V 至 28V)的同步降压控制器,专为各种应用提供灵活的设计选择。它采用了第二代预测门驱动技术(Predictive Gate Drive™ Generation II),能有效减少低侧 FET 的体二极管导通损耗,从而显著提高效率。此外,TPS40075 支持预偏置输出,避免因过早开启低侧 FET 导致的稳定性问题。
    主要功能与特点
    - 宽输入电压范围:支持从 4.5V 到 28V 的输入电压。
    - 固定频率电压模式控制:支持固定频率(最高可达 1MHz)操作。
    - 集成增益为 1 的远程输出感测放大器:用于精确调节反馈电压。
    - 电压前馈控制:增强对输入电压瞬变的响应能力。
    - 内置短路保护:包括电流限制和间歇恢复机制,减少功率损耗。
    - 软启动功能:通过内部软启动机制实现稳定的系统启动。
    应用领域
    - 网络与电信设备
    - 工业控制系统
    - 服务器电源管理

    2. 技术参数


    以下是 TPS40075 的关键技术参数列表:
    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 4.5 至 28 | V |
    | 工作频率 | 100kHz 至 1MHz | kHz |
    | 反馈参考电压 | 0.69 至 0.71 | V |
    | 最大输出电流源 | 4.5 | mA |
    | 最大输出电流Sink | 6 | mA |
    | 开关频率可调性 | 1MHz 最高值 | kHz |
    | 软启动时间 | 210 至 500 | µs |
    3. 产品特点与优势
    独特功能
    - Predictive Gate Drive™:利用预测门驱动技术,在不同工作条件下动态调整驱动信号,显著提升整体效率。
    - 预偏置兼容性:支持预偏置输出,防止输出电压超出目标范围。
    - 紧凑封装:采用 20 引脚 QFN 封装,兼具良好的散热性能与空间节省。
    市场竞争力
    - 广泛的适应性:适用于多种工业、电信和服务器应用场景。
    - 高可靠性设计:提供热关断保护,延长使用寿命。
    - 简便易用:提供设计工具与评估模块(EVM),降低开发门槛。
    4. 应用案例与使用建议
    应用案例
    TPS40075 常被用于以下场景:
    - 48V 输入至 12V 输出的服务器电源管理系统。
    - 24V 工业设备供电方案。
    - 通信设备中的辅助电源供应。
    使用建议
    - 在设计时应合理设置软启动时间,以避免过大的浪涌电流。
    - 配置合适的反馈网络,确保稳定性和准确性。
    - 注意散热设计,特别是在高频操作下,需适当增加 PCB 散热面积。

    5. 兼容性和支持


    兼容性
    TPS40075 可与多种外部元件无缝配合,如 N 沟道 MOSFET 和陶瓷电容器。此外,其强大的电压前馈功能使其易于适配各种复杂的供电系统。
    支持信息
    德州仪器为 TPS40075 提供全面的技术支持,包括详细的用户手册、在线论坛及设计工具(例如 PowerLab 和 TINA-TI)。同时,评估模块(EVM)可用于快速原型验证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查 RT 电阻值是否正确 |
    | 软启动时间过长 | 调整 SS 引脚上的电容值 |
    | 输出电压偏离设定值 | 校准反馈回路的增益和偏移量 |
    7. 总结与推荐
    综合评估
    TPS40075 是一款性能优异且多功能的同步降压控制器,其高效能、高可靠性以及灵活的配置选项使其成为众多应用的理想选择。特别适合需要宽输入范围和高效转换的应用场景。
    推荐结论
    强烈推荐 TPS40075 在服务器、工业控制和电信设备中的使用。其强大的功能集合、丰富的支持资源以及德州仪器品牌的信誉保证,使其在市场上具有极高的竞争力。

TPS40075RHLTG4参数

参数
输出数量 1
同步整流器 Yes
最小输出电压 700mV
输出类型 Transistor Driver
最大输入电压 28V
最大输出电压 23V
拓扑 Buck
最小输入电压 4.5V
开关频率 Up~1MHz
功能 Step-Down
4.65mm(Max)
3.65mm(Max)
950μm(Max)
通用封装 VQFN-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

TPS40075RHLTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS40075RHLTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS40075RHLTG4 TPS40075RHLTG4数据手册

TPS40075RHLTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4026 ¥ 26.4063
100+ $ 2.9282 ¥ 23.1381
250+ $ 2.0526 ¥ 16.2193
1000+ $ 1.6544 ¥ 13.0728
库存: 5200
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.4
