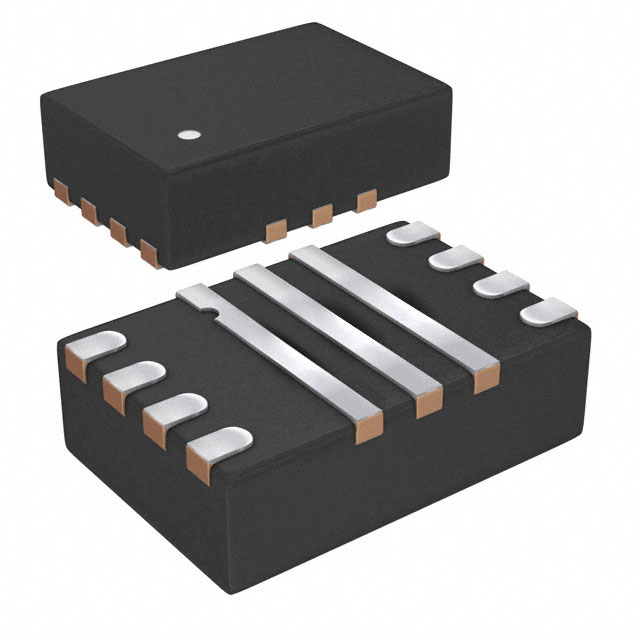

TPS621351RGXR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.5MHz Adjustable 1 12V 800mV 17V 3V VQFN 贴片安装,黏合安装
供应商型号: 14M-TPS621351RGXR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS621351RGXR

TPS621351RGXR概述

    TPS62135, TPS621351 高精度3V至17V 4A降压转换器

    产品简介


    TPS62135 和 TPS621351 是由德州仪器(Texas Instruments)生产的高效同步降压直流-直流(DC-DC)转换器。这两种产品采用独特的 DCS-Control™ 拓扑结构,具有宽输入电压范围(3V 至 17V),适用于多种多单元锂离子电池和中间12V供电轨的应用。它们提供4A的连续输出电流,并具备自动节能增强功能(AEE™),可在整个负载范围内维持高效率。TPS62135 可选配主动输出放电功能,并支持多种保护功能如过流保护(HICCUP)、欠压锁定(UVLO)和热关断(TSD)。这些产品广泛应用于标准12V电源轨供应、连接待机要求的电源管理和游戏机等领域。

    技术参数


    - 输入电压范围:3V 至 17V
    - 输出电压范围:0.8V 至 12V
    - 最大输出电流:4A
    - 开启电压阈值:上升沿2.8V~3.0V;下降沿2.5V~2.7V
    - 转换频率:2.5MHz(强制模式)
    - 静态电流:18μA(典型值)
    - 功率级场效应管(FET)电阻:高侧100mΩ~180mΩ;低侧39mΩ~67mΩ
    - 电源开关频率:最高可达2.5MHz
    - 效率:在3.3V输出电压下,高达90%
    - 纹波:≤±1%

    产品特点和优势


    TPS62135 和 TPS621351 通过采用 DCS-Control™ 拓扑结构实现了高效率和高精度。它们具备自动软启动功能,可以在轻载条件下进入省电模式以提高效率。这些转换器还具备过流保护(HICCUP)、精确的UVLO以及高输出电压准确性(±1%)。此外,自动节能增强功能(AEE™)确保了全操作范围内的高转换效率。最重要的是,它们的封装尺寸仅为3mm x 2mm,非常适合空间受限的应用场景。

    应用案例和使用建议


    TPS62135 和 TPS621351 的典型应用包括标准12V电源轨供应、多节锂电池供电系统以及便携式计算机的电源管理。对于需要高精度输出电压的场合,如游戏机和SSD驱动器,这些转换器能够提供稳定且准确的电源输出。使用时,确保输入和输出电容与产品手册一致,可以有效减少纹波和噪声。根据具体的应用需求,合理配置电压跟踪(VSS/TR)和软启动时间,以达到最佳的启动效果和稳定性。

    兼容性和支持


    TPS62135 和 TPS621351 与其他德州仪器的电源管理IC具有良好的兼容性。它们可通过简单的外围电路实现与现有系统的集成。制造商提供了详细的文档和支持资源,包括设计指南、应用笔记和在线技术支持。用户可以通过德州仪器的官方网站获得最新的产品更新和技术支持信息。

    常见问题与解决方案


    1. 问题: 开启时没有输出电压。
    - 解决方案: 检查输入电压是否在规定范围内,确认启用电平(EN)已正确设置为高电平。

    2. 问题: 效率低于预期。
    - 解决方案: 确保输入和输出电容符合规格要求,适当增加输出电容值以减少输出纹波,提高效率。

    3. 问题: 系统在启动过程中出现不稳定。
    - 解决方案: 适当调整软启动时间(SS/TR),以避免瞬态过冲和系统振荡。

    总结和推荐


    综上所述,TPS62135 和 TPS621351 是高性能的DC-DC降压转换器,具有广泛的适用性和优异的性能指标。它们在紧凑的封装中集成了高效率、高精度和多重保护功能,适用于多种工业和消费电子产品。如果您正在寻找一个可靠且高效的电源解决方案,TPS62135 和 TPS621351 将是一个理想的选择。强烈推荐这些产品用于各种高要求的应用场景。

TPS621351RGXR参数

参数
最大输出电压 12V
输出类型 Adjustable
最小输出电压 800mV
最大输入电压 17V
功能 Step-Down
同步整流器 Yes
输出数量 1
拓扑 Buck
开关频率 2.5MHz
最小输入电压 3V
3.1mm(Max)
2.1mm(Max)
1mm(Max)
通用封装 VQFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
