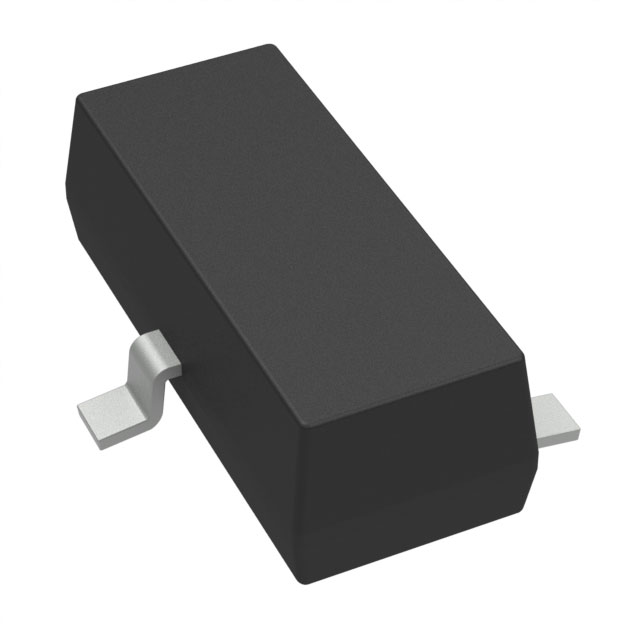

REF1112AIDBZRG4

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 15ppm/℃ Fixed 5mA 25µVp-p 1.25V 1.25V 1.2μA ±0.2% SOT-23-3 贴片安装,黏合安装 2.92mm*1.3mm*1mm
供应商型号: REF1112AIDBZRG4
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电压基准芯片 REF1112AIDBZRG4

REF1112AIDBZRG4概述

    文章标题:REF1112精密1.25V带隙电压参考产品技术手册解读

    一、产品简介


    REF1112是德州仪器(Texas Instruments)推出的一款两终端分流式电压参考芯片,专为功耗敏感型应用设计。它采用小型化的SOT23-3封装,具有固定反向击穿电压1.25V的特点。此款芯片凭借卓越的温度特性及低电流需求,在电池供电设备、安全传感器、医疗设备、现场变送器和校准器等领域拥有广泛的应用前景。
    主要功能:
    - 固定输出电压1.25V,精度可达±0.2%
    - 工作电流范围1.2μA至5mA
    - 温度系数从0°C到+70°C为30ppm/°C(最大值)
    - 温度范围宽广:-40°C至+125°C
    典型应用包括电池供电仪表、建筑安保传感器、医疗设备、现场变送器以及各类校准设备。

    二、技术参数


    以下是REF1112的关键技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 反向击穿电压(VR) | 1.2475 V | 1.25 V | 1.2525 V |
    | 输出电压温漂(ppm/°C) | 10 | 30 | 50 |
    | 最小工作电流(IRMIN) | 1.2 µA | - | - |
    | 动态阻抗(ZR) | 0.037 Ω | - | 0.125 Ω |
    | 低频噪声(eN) | - | 25 µVPP | - |
    此外,其支持的操作温度范围宽至-40°C至+125°C,适合恶劣的工作环境。

    三、产品特点和优势


    REF1112的主要特点是其极低的功耗、高精度及稳定的温度特性。这些特点使其成为许多便携式和高可靠性系统的理想选择。
    优势如下:
    1. 极低功耗:仅需1.2μA的最小工作电流,非常适合低功耗应用。
    2. 高精度:初始电压误差仅为±0.2%,确保系统测量准确性。
    3. 优异的温度稳定性:即使在极端温度下也能保持稳定性能。
    4. 紧凑型封装:SOT23-3封装占用空间小,便于嵌入紧凑设计。
    5. 广泛应用领域:从消费电子到工业控制均有适用场景。

    四、应用案例和使用建议


    REF1112的设计灵活性使其可以满足多种应用场景的需求。以下是一些典型应用案例及其使用建议:
    案例1:分流稳压器
    通过调整外接电阻RBIAS和负载电流ILOAD,可实现稳定的电压输出。建议在设计时预留一定的裕量,以应对不同负载条件下的电流波动。
    案例2:微功率3μA 1V电压参考
    利用REF1112构建的低压参考电路,能够提供精确且稳定的1V电压输出,同时维持极低功耗。需要注意的是,选择合适的外部电容和电阻来维持系统稳定性。
    案例3:2.5V参考电源
    通过串联两个REF1112,可以获得更高的参考电压(2.5V)。此配置特别适用于需要更高电压基准的应用场景。
    使用建议:
    - 确保负载条件下的工作电流处于推荐范围内。
    - 外部电容的选择需根据具体负载情况确定,建议使用0.1μF以上的电容提高稳定性。
    - 避免在超出绝对额定值的情况下操作,以防损坏设备。

    五、兼容性和支持


    REF1112与TI的其他低功耗器件如OPA349和TLV240x系列运算放大器相辅相成,易于集成到复杂的模拟电路中。此外,德州仪器提供详尽的技术文档和客户支持,帮助开发者快速完成设计并解决问题。

    六、常见问题与解决方案


    以下是用户可能遇到的一些问题及对应的解决方法:
    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部电阻和电容的值是否符合要求 |
    | 温度漂移较大 | 更换更高精度的器件或调整散热措施 |
    | 功耗过高 | 优化电路设计,减少不必要的电流消耗 |

    七、总结和推荐


    综上所述,REF1112是一款性能卓越、应用广泛的电压参考芯片。它以其高精度、低功耗、良好的温度特性和紧凑的封装赢得了市场的认可。对于需要低功耗、高性能电压参考的系统来说,REF1112是一个非常值得推荐的选择。
    推荐指数:★★★★★
    适用于任何对功耗和精度有较高要求的应用场景,尤其是在电池供电设备和便携式电子产品中表现尤为出色。

REF1112AIDBZRG4参数

参数
电流 - 阴极 1.2μA
精度 ±0.2%
噪声 - 10Hz 至 10KHz -
输出类型 Fixed
最大输出电压 1.25V
最小输出电压 1.25V
最大串联VREF—输入电压 -
工作电源电流 -
输出电流 5mA
温度系数 15ppm/℃
噪声 - 0.1Hz 至 10Hz 25µVp-p
长*宽*高 2.92mm*1.3mm*1mm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
