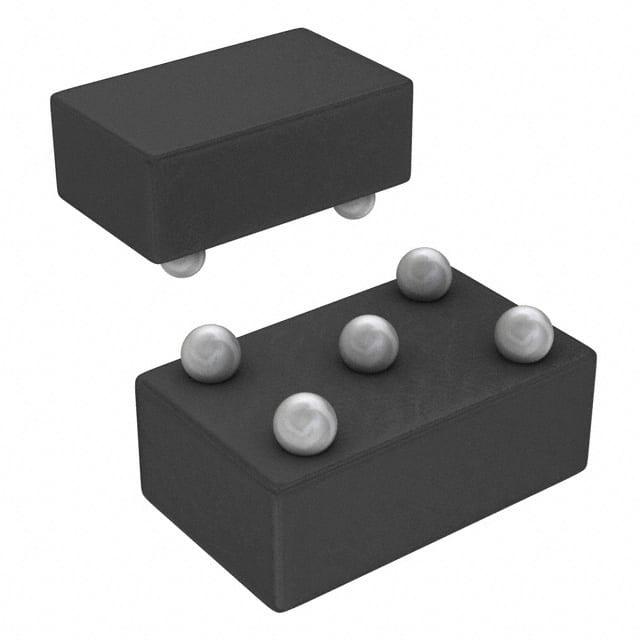

TPS73025YZQR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 68dB(100Hz) 250μA 正极 Fixed 200mA 1 2.5V 2.7V 2.5V 5.5V 210mV@ 200mA 5 mV 0.05%/V DSBGA-5 贴片安装,黏合安装 1.35mm*1mm*450μm
供应商型号: 25E-TPS73025YZQR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS73025YZQR

TPS73025YZQR概述

    # 高性能低噪声线性稳压器:TPS730系列概述

    产品简介


    TPS730是一款高性能低噪声、高电源抑制比(PSRR)的低压差(LDO)线性稳压器,其额定输出电流高达200 mA。此系列产品特别适用于需要低噪声和高PSRR的应用场景,例如射频(RF)、便携式通信设备、蓝牙设备以及手持组织器和PDA。TPS730系列提供固定电压版本(1.8 V至3.3 V)和可调电压版本(1.22 V至5.5 V),能够满足不同设计需求。产品采用紧凑型SOT-23封装及NanoStar™晶圆级芯片尺寸封装,提供了极小的占位面积、超低的高度和重量,非常适合现代便携式电子设备。

    技术参数


    基本参数
    - 输入电压范围(VIN):2.7 V 至 5.5 V
    - 输出电压范围(VOUT):1.221 V 至 5.5 V(固定/可调)
    - 最大输出电流(IOUT):200 mA
    - 启动时间(tSTR):约50 μs
    - 热关断保护:内部集成
    性能指标
    - 电源抑制比(PSRR):68 dB @ 100 Hz(典型值)
    - 输出噪声:33 μVRMS @ 1.8 V 输出(典型值)
    - 低功耗:典型待机电流为1 μA
    - 最低压差(VDO):120 mV @ 200 mA
    - 温度范围:-40°C 至 +125°C
    支持的电气特性
    - 输入电容(CIN):0.1 µF 至 1 µF
    - 输出电容(COUT):2.2 µF 至 10 µF(典型值10 µF)
    - 噪声减少电容(CNR):0至10 nF
    - 封装形式:SOT-23(5-pin/6-pin),DSBGA(5-pin)

    产品特点和优势


    TPS730系列稳压器以其卓越的技术特点在多个领域脱颖而出:
    1. 极低噪声:通过先进的BiCMOS制造工艺实现33 μVRMS的低噪声水平,适用于对信号质量要求极高的应用场景。
    2. 高PSRR:在100 Hz时达到68 dB的PSRR,显著提升系统的抗干扰能力。
    3. 快速启动:仅需50 μs即可完成启动,适合需要实时响应的场景。
    4. 小型化设计:采用SOT-23封装及NanoStar™封装,体积小巧,适用于空间受限的设计。
    5. 优异的负载和线路瞬态响应:在动态负载下表现稳定,具备出色的调节性能。

    应用案例和使用建议


    TPS730广泛应用于各种射频设备及电池供电产品中,包括:
    - 射频设备:如VCOs、接收机和ADCs。
    - 通信设备:如蜂窝电话和无绳电话。
    - 蓝牙和无线局域网模块:利用其低噪声特性提高信号传输质量。
    使用建议:
    - 在选择外部电容时,确保COUT ≥ 2.2 µF以保证稳定性。
    - 如果需要降低输出噪声,可以在NR引脚外接电容。
    - 考虑到系统散热,建议采用良好的PCB布局并添加热通孔进行散热。

    兼容性和支持


    TPS730系列产品与其他TI品牌的芯片具有良好的兼容性,可无缝集成于多种电路设计中。同时,德州仪器提供详尽的技术文档、样品支持及专业技术团队,帮助开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时间过长 | 检查COUT是否满足最小要求(≥2.2 µF)。 |
    | 输出电压波动较大 | 确认输入电压稳定且负载电流在规格范围内。 |
    | 设备无法正常关闭 | 检查EN引脚连接状态是否正确。 |

    总结和推荐


    TPS730系列线性稳压器凭借其高性能、低功耗及小型化设计,是射频和电池供电设备的理想选择。其优异的噪声抑制能力和快速响应速度使其成为市场上最具竞争力的产品之一。综上所述,我们强烈推荐TPS730系列用于各类需要高性能稳压器的应用场景。

TPS73025YZQR参数

参数
输出电流 200mA
最小输入电压 2.7V
线路调节 0.05%/V
最小输出电压 2.5V
极性 正极
稳压器数量 1
最大输出电压 2.5V
输出类型 Fixed
Iq-静态电流 250μA
最大输入电压 5.5V
负载调节 5 mV
纹波抑制-PSRR 68dB(100Hz)
最大压差@电流 210mV@ 200mA
长*宽*高 1.35mm*1mm*450μm
通用封装 DSBGA-5
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

TPS73025YZQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS73025YZQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS73025YZQR TPS73025YZQR数据手册

TPS73025YZQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.3188
5000+ ¥ 3.1702
10000+ ¥ 3.0554
库存: 6557
起订量: 3014 增量: 0
交货地:
最小起订量为:10
合计: ¥ 33.18
