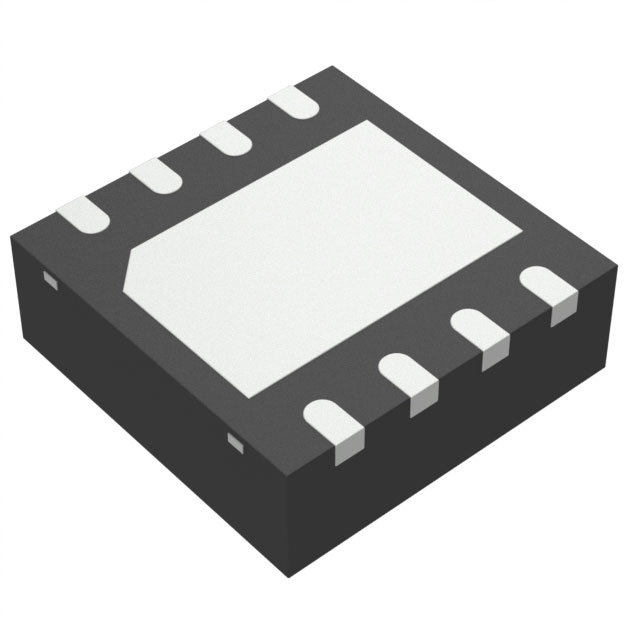

UCC27211ADRMR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 7.2ns 2 8V 48ns 17V 1.3V,2.7V Non-Inverting MOSFET,N沟道 5.5ns 半桥 4A,4A VSON-8 贴片安装,黏合安装
供应商型号: 14M-UCC27211ADRMR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27211ADRMR

UCC27211ADRMR概述


    产品简介


    UCC27211A 高频高压侧和低压侧驱动器
    UCC27211A 是一款高性能的高频高压侧和低压侧驱动器,适用于多种电源应用。它能够驱动两个N沟道MOSFET,并且具有独立的输入控制,支持最高120V的供电电压。这款驱动器广泛应用于电信、数据通信、推挽转换器、高电压同步降压转换器、类-D音频放大器等领域。

    技术参数


    - 供电范围:VDD = VHB - 供应电压 (V)
    - 最大供电电压:VHB = 120V
    - 峰值输出电流:4A(源极/漏极)
    - 输入电压容差:–10 V至+20 V
    - 开关频率:500 kHz
    - 绝对最大额定值:VDD, VHB - VHS = -0.3至20V
    - 开关时间:典型上升时间为7.2ns,下降时间为5.5ns
    - 传播延迟:典型延迟为20ns
    - 温度范围:-40°C至+140°C

    产品特点和优势


    UCC27211A 的关键特点是其卓越的性能和可靠性。该驱动器具有4A的峰值输出电流能力和低至0.9Ω的拉高/拉低电阻,使得它可以高效地驱动大功率MOSFET。此外,UCC27211A的输入结构可以直接处理-10VDC,增强了其鲁棒性,并允许直接接口到门驱动变压器,无需使用整流二极管。这些特性使其在多种高要求的应用环境中表现出色,如高效率电源转换器、电机驱动和汽车电子等领域。

    应用案例和使用建议


    应用案例:
    - 半桥和全桥转换器:适用于推挽和全桥转换器的设计。
    - 高电压同步降压转换器:可以实现高电压降压应用,如电信和数据通信设备的电源管理。
    - 类-D音频放大器:提供高速、高效的功率输出,适用于音频应用。
    使用建议:
    - 布局设计:在电路板布局时应遵循制造商提供的指南,确保热管理和信号完整性。
    - 电容器选择:根据具体的应用需求选择合适的电容器值,特别是在高压和高频应用中。
    - 电源去耦合:确保VDD引脚上的电容器正确连接,以稳定供电电压。

    兼容性和支持


    UCC27211A 可与各种标准封装兼容,包括8引脚SOIC、8引脚VSON等。德州仪器(Texas Instruments)提供了详尽的技术文档和支持,包括样片申请、购买链接、工具软件和社区资源。此外,还有丰富的参考设计可以帮助用户更快地进行项目开发。

    常见问题与解决方案


    - 问题1:如何处理高负载下的热稳定性?
    - 解决方案:选择合适的散热措施,如增加散热片或采用更大的散热片。同时,确保良好的PCB布局,以便于热能扩散。
    - 问题2:怎样处理开关节点上的负电压?
    - 解决方案:确保UCC27211A的HS引脚有足够的耐受能力(最高可达到-18V),并选择适当的外部保护元件,如瞬态电压抑制二极管(TVS)。
    - 问题3:输入脉冲宽度过短导致误动作怎么办?
    - 解决方案:增加输入信号的脉宽,确保信号满足最小输入脉宽要求。

    总结和推荐


    综上所述,UCC27211A 高频高压侧和低压侧驱动器凭借其卓越的性能和广泛的适用性,在众多电子元器件中脱颖而出。其高电流输出能力和低电阻使它成为驱动大型功率MOSFET的理想选择。如果您需要一个高性能、可靠且易于使用的驱动器,UCC27211A 是一个值得推荐的产品。它在多种应用中的表现优异,特别适合对性能要求较高的电源管理和转换应用。

UCC27211ADRMR参数

参数
驱动配置 半桥
最大工作供电电压 17V
上升时间 7.2ns
驱动数量 2
输入类型 Non-Inverting
最小工作供电电压 8V
最大高压侧电压-自举 120V
下降时间 5.5ns
最大传播延迟时间 48ns
通道类型 -
逻辑电压 - VIL,VIH 1.3V,2.7V
电流 - 峰值输出(灌入,拉出) 4A,4A
栅极类型 MOSFET,N沟道
4.1mm(Max)
4.1mm(Max)
1mm(Max)
通用封装 VSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCC27211ADRMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
