TPS2216DBR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Dual Slot Current Limit Switches
供应商型号: 25E-TPS2216DBR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他驱动器 TPS2216DBR

TPS2216DBR概述

    # TPS2216 PC Card Power Interface Switch Technical Overview

    1. 产品简介


    TPS2216 是一款集成的 PC 卡电源接口开关,由德州仪器(TI)生产,专为两块 PC 卡提供全面的电源管理解决方案。该芯片集成了所有必要的离散功率 MOSFET、逻辑控制模块、过流保护和热保护功能,形成了一款高效且灵活的电源管理集成电路。TPS2216 支持多种电压输出(3.3V、5V 和 12V),广泛应用于笔记本电脑、台式机、个人数字助理(PDA)、数码相机和条形码扫描仪等设备。
    主要功能:
    - 集成化设计:将多个分立元件整合到单个芯片中,简化电路设计。
    - 多电压支持:支持 3.3V、5V 和 12V 的电源输出。
    - 灵活配置:可编程独立设置 xVCC 和 xVPP 输出电压。
    - 保护机制:具有短路保护和过热保护功能,确保系统的可靠性。
    - 低功耗模式:具备低电压模式,便于低功耗系统设计。
    - 兼容性强:兼容 PCMCIA 标准。

    2. 技术参数


    以下为 TPS2216 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流 (xVCC) | 1 2.2 | A |
    | 输出电流 (xVPP) | 0.2 0.5 | A |
    | 开启电阻 (xVCC) | 60 | 85 | 120 | mΩ |
    | 开启电阻 (xVPP) | 0.7 | 1 | 2.5 | Ω |
    | 关断电流 (xVCC) | 1 10 | µA |
    | 关断电流 (xVPP) | 1 10 | µA |
    | 工作温度范围 | -40 125 | °C |
    | 供电电压 (3.3V) | 2.7 5.25 | V |
    | 供电电压 (5V) | 2.7 5.25 | V |
    | 供电电压 (12V) | 2.7 13.5 | V |
    支持的电气特性:
    - 钟频率:最高可达 2.5 MHz
    - 输入逻辑电平兼容:支持 TTL 逻辑电平
    - 功耗:最高 1095 mW(DB 封装)
    - 封装形式:30 引脚 SSOP 和 32 引脚 TSSOP

    3. 产品特点和优势


    TPS2216 的主要优势在于其高度集成化和灵活性,具体特点如下:
    - 集成度高:减少了外部元件的数量,降低设计复杂性。
    - 低功耗设计:具有 3.3V 低电压模式,适合便携式设备。
    - 可靠保护:内置过流保护和过热保护,确保长期稳定运行。
    - 通用性强:支持多种电压输出,满足不同设备的需求。
    - 兼容性强:与 TPS2202A 和 TPS2206 后向兼容。

    4. 应用案例和使用建议


    TPS2216 广泛应用于各种消费类电子产品中,例如:
    - 笔记本电脑和台式机
    - PDA 和智能手机
    - 数码相机和条形码扫描仪
    使用建议:
    - 在设计时注意电源布局,尽量减少寄生效应,提高效率。
    - 确保输入电压符合规范,避免电压波动影响性能。
    - 配置适当的外部电容以优化启动和关断时间。

    5. 兼容性和支持


    TPS2216 支持多种电压输入和输出,与其他标准电源模块兼容。德州仪器提供了详细的技术文档和支持服务,包括用户指南、参考设计和在线技术支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题:启动时电流过大
    - 解决方案:检查外部电容是否正确安装,必要时增加额外的滤波电容。
    - 问题:过热保护触发
    - 解决方案:改善散热条件,使用更大的散热片或降低功耗。

    7. 总结和推荐


    TPS2216 是一款高性能、高集成度的 PC 卡电源管理芯片,特别适用于需要多电压输出的场景。其紧凑的设计、强大的保护功能和广泛的适用性使其成为市场上的优秀选择。推荐在需要高效电源管理的设备中使用 TPS2216。

TPS2216DBR参数

参数
驱动数量 -
拓扑 -

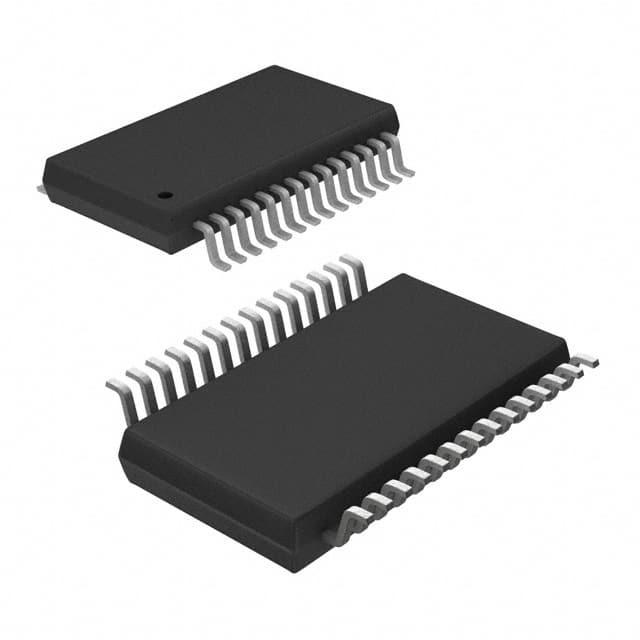

通用封装 SSOP-30
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TPS2216DBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS2216DBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS2216DBR TPS2216DBR数据手册

TPS2216DBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 31.1536
5000+ ¥ 29.7591
10000+ ¥ 28.6811
库存: 8789
起订量: 321 增量: 0
交货地:
最小起订量为:10
合计: ¥ 311.53
