LMR33620ADDA

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 400KHz Adjustable 1 24V 1V 36V 3.8V 贴片安装
供应商型号: LMR33620ADDA
供应商: 国内现货
标准整包数: 1000

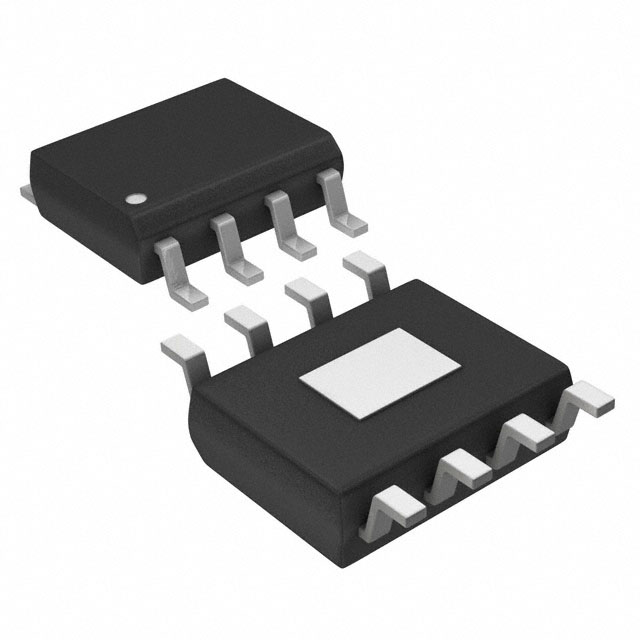

TEXAS INSTRUMENTS DC-DC稳压器 LMR33620ADDA

LMR33620ADDA概述

    # LMR33620 简介及技术手册深度解读

    1. 产品简介


    基本信息
    LMR33620是一款由Texas Instruments推出的简单易用型同步降压DC/DC转换器,属于SIMPLE SWITCHER®系列。该器件通过高效的转换性能满足工业级严苛应用需求,广泛应用于电机驱动系统、工厂自动化设备以及通用宽输入电压电源系统。
    主要功能
    - 输入电压范围:3.8V至36V
    - 输出电压范围:1V至24V
    - 最大输出电流:2A
    - 具备短周期脉宽(最低68ns)控制特性
    - 集成热回路保护和补偿网络
    - 高效节能,典型效率超过95%
    应用领域
    - 电机驱动系统:无人机、交流逆变器、变频驱动器及伺服系统
    - 工厂和楼宇自动化设备:可编程逻辑控制器CPU、暖通空调控制、电梯控制系统
    - 通用宽输入电压电源应用

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压 | 3.8V 至 36V |
    | 输出电压 | 1V 至 24V |
    | 输出电流 | 最大 2A |
    | 开关频率 | 400kHz, 1.4MHz, 2.1MHz |
    | 工作温度范围 | -40°C 至 +125°C |
    | 保护功能 | 热关断、输入欠压锁定、逐周期限流保护、短路保护 |
    | 效率 | 高达 95% |
    | 启动时的静电流 | 25μA |

    3. 产品特点和优势


    LMR33620集成了多种创新功能,使其成为工业和消费级电子领域的理想选择:
    - 热设计优化:采用HotRod封装技术降低EMI和开关噪声。
    - 高效能:具备出色的轻负载效率和紧凑解决方案尺寸。
    - 灵活性:通过内置精密使能引脚和电源就绪标志提供灵活的系统接口。
    - 便捷开发:可借助WEBENCH® Power Designer工具定制设计。
    - 安全性:支持功能安全设计,文档详细指导。

    4. 应用案例和使用建议


    实际应用案例
    - 在无人机动力系统中,LMR33620提供稳定的5V至12V电源,确保高动态响应能力。
    - 在建筑自动化工控场景中,作为HVAC系统控制器的供电单元,它提供高性能且经济的电源方案。
    使用建议
    1. 设计时需注意输入电容的选择以减少高频噪声。
    2. 在多模块并行操作情况下,为避免干扰,应适当设置隔离电路。
    3. 为达到最佳散热效果,建议选择具有湿焊翅边的VQFN封装。

    5. 兼容性和支持


    兼容性
    LMR33620可以轻松与其他标准工业组件配套使用,如PLC模块、传感器等。同时,与TPSM53602模块集成可以加快项目上市速度。
    厂商支持
    Texas Instruments提供了丰富的技术支持资源,包括数据手册、应用笔记和在线论坛。此外,还有多种开发工具帮助快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻值是否符合设计规范 |
    | 温度过高 | 添加额外散热片或改进PCB布局 |
    | 开机后无电源就绪信号 | 确认使能引脚连接正确且未浮动 |

    7. 总结和推荐


    综合评估
    LMR33620凭借其卓越的性能和可靠性,在工业和消费类电子产品领域表现优异。无论是紧凑型解决方案还是高效率要求,它都展示了强大的竞争力。
    推荐结论
    强烈推荐LMR33620用于需要高效率、低噪声和多功能特性的电源设计。对于追求高效稳定电源供应的工程师来说,这是一个极佳的选择!

LMR33620ADDA参数

参数
输出类型 Adjustable
拓扑 Buck
最小输入电压 3.8V
功能 Step-Down
最大输入电压 36V
最大输出电压 24V
最小输出电压 1V
开关频率 400KHz
同步整流器 Yes
输出数量 1
5mm(Max)
4mm(Max)
1.7mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 管装
