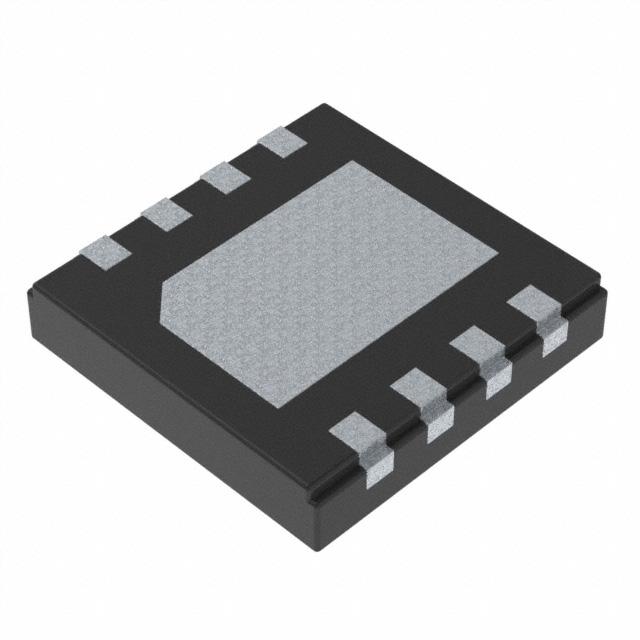

LM5008SDCX/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 50KHz~600KHz Adjustable 1 75V 2.5V 95V 9.5V SON 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM5008SDCX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5008SDCX/NOPB

LM5008SDCX/NOPB概述


    产品简介


    产品名称:LM5008 95-V, 350-mA, Constant On-Time DC/DC Buck Switching Regulator
    产品类型:降压开关稳压器
    主要功能:
    - 可调输出电压
    - 高效操作
    - 恒定占空比调节
    - 无补偿环路需求
    - 精确内部参考电压
    - 快速瞬态响应
    应用领域:
    - 非隔离式电信电源
    - 次级高压后置调节器
    - 48V汽车系统

    技术参数


    - 输入电压范围:9.5 V至95 V
    - 输出电流:高达350 mA
    - 开关频率:恒定(随输入电压和负载电流变化)
    - 输出电压精度:±1%
    - 整体热阻:RθJA为139.7°C/W(VSSOP)和42°C/W(WSON)

    产品特点和优势


    特点:
    - 内置100V N通道降压开关
    - 内部VCC调节器
    - 不需要环路补偿
    - 超快速瞬态响应
    - 适应多种输入电压和负载条件
    优势:
    - 出色的效率和低静态电流
    - 简化设计流程,减少外部组件
    - 支持多种输入电压范围,适合不同应用场景
    - 内置智能电流限制保护和热关断功能

    应用案例和使用建议


    应用案例:
    - 非隔离式电信电源:适用于需要高效率且稳定的电源输出的应用场景。
    - 汽车系统:能够在严苛的工作环境下提供稳定可靠的电源输出。
    使用建议:
    - 确保输入电压范围符合手册要求,避免超压导致损坏。
    - 在实际应用中注意散热管理,特别是在大功率运行时,合理设计PCB以提高热稳定性。

    兼容性和支持


    兼容性:
    - 与多种电源管理和控制电路兼容,适合集成到复杂的电子系统中。
    支持与维护:
    - 提供WEBENCH® Power Designer工具,便于用户进行定制化设计。
    - 官方技术支持和服务,确保用户的顺利应用。

    常见问题与解决方案


    问题一:启动过程中输出电压不稳定。
    - 解决方法:检查输入电压和反馈回路接线是否正确,确认无短路。
    问题二:工作效率低于预期。
    - 解决方法:检查输入电压是否在额定范围内,确认滤波电容值是否适当。

    总结和推荐


    总结:
    - LM5008降压开关稳压器具有出色的效率、快速瞬态响应和高集成度,是多种应用场景的理想选择。
    推荐:
    - 强烈推荐使用LM5008,特别是对于需要高效、稳定电源输出的工业和汽车应用场合。其丰富的功能和良好的兼容性使得设计过程更加简单便捷。

LM5008SDCX/NOPB参数

参数
输出数量 1
最小输出电压 2.5V
最大输出电压 75V
拓扑 Buck
功能 Step-Down
输出类型 Adjustable
开关频率 50KHz~600KHz
同步整流器 No
最小输入电压 9.5V
最大输入电压 95V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM5008SDCX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5008SDCX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5008SDCX/NOPB LM5008SDCX/NOPB数据手册

LM5008SDCX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
