LP8758A2E3YFFR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2MHz Adjustable 4 3.36V 500mV 5.5V 2.5V DSBGA,UFBGA-35 贴片安装
供应商型号: LP8758A2E3YFFR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LP8758A2E3YFFR

LP8758A2E3YFFR概述


    产品简介


    LP8758-E3 四通道 4A 输出同步降压 DC-DC 转换器是一款高度集成的电源管理芯片,适用于低功耗处理器供电需求。该芯片包含四个独立的降压转换器核心,能够提供四路独立的输出电压轨。通过I²C接口控制,这款芯片不仅具有出色的效率和精准的输出电压调节能力,还具备多种保护功能,如过温警告和保护、欠压锁定(UVLO)等。广泛应用于智能手机、平板电脑、无人机系统及固态硬盘等领域。

    技术参数


    - 输入电压范围: 2.5 V 至 5.5 V
    - 输出电压范围: 0.5 V 至 3.36 V
    - 最大输出电流: 4 A
    - 启动与关机序列: 可编程
    - 电流测量: 支持无外部电流感应电阻测量
    - 开关频率: 最高可达3 MHz
    - 温度范围: -40°C 至 125°C
    - 热阻: RθJA 56.1°C/W
    - 绝对最大额定值:
    - 输入电压: -0.3 V 至 6 V
    - 输出电压: -0.3 V 至 (VINBx + 0.3 V)
    - 逻辑引脚电压: -0.3 V 至 3.6 V
    - 温度: -40°C 至 150°C

    产品特点和优势


    LP8758-E3 的主要优势在于其多功能性和高效率。其独特的亮点包括:
    - 自动 PWM-PFM 和强制 PWM 操作:能够自动切换模式以优化效率。
    - 输出电压可编程调节:支持从30 mV/µs到0.5 mV/µs的输出电压斜率调节。
    - I²C接口:支持标准(100 kHz)、快速(400 kHz)、快速+(1 MHz)和高速(3.4 MHz)模式。
    - 负载电流测量:无需额外的电流感应电阻即可进行电流测量。
    - 过温警告和保护:有效防止因过温引起的设备损坏。
    - 欠压锁定(UVLO):确保输入电压保持在安全范围内。

    应用案例和使用建议


    LP8758-E3 主要应用于智能手机、无人机系统、智能手表和其他移动设备中。例如,在智能手机中,它可以为处理器和内存提供稳定且高效的电源。对于无人机系统,该芯片可以有效地管理多个电机和传感器的供电,确保系统的高效运行。
    使用建议:
    1. 散热设计: 在高温环境下使用时,建议增加散热片以提高散热效率,避免芯片过热。
    2. 布局布线: 为了减小电磁干扰(EMI),建议采用推荐的布线指南,合理布局电容和电感的位置。
    3. 电源滤波: 在VIN端添加适当的输入滤波电容,有助于提高系统的稳定性。

    兼容性和支持


    - 兼容性: LP8758-E3 兼容常见的I²C总线协议,支持标准、快速、快速+和高速模式。它还可与其他微控制器轻松连接。
    - 技术支持: TI 提供详尽的技术文档和社区支持,包括产品文档、应用笔记和技术论坛,帮助用户解决实际使用中的问题。

    常见问题与解决方案


    1. 问题: 系统无法启动
    - 解决方案: 检查VIN电压是否在正常范围内,同时检查电路是否有短路现象。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查输出电容是否正确安装,以及输出电压设置是否正确。
    3. 问题: 过热警告频繁触发
    - 解决方案: 确保良好的散热设计,适当增大散热片面积或改善通风条件。

    总结和推荐


    综上所述,LP8758-E3 是一款高度集成且功能丰富的四通道同步降压DC-DC转换器,适用于各种高性能电源管理需求。其卓越的效率、稳定的输出电压和强大的保护机制使其成为现代电子产品中的理想选择。强烈推荐用于需要高可靠性和高效电源管理的应用场合。

LP8758A2E3YFFR参数

参数
开关频率 2MHz
最大输出电压 3.36V
功能 Step-Down
同步整流器 Yes
拓扑 Buck
最小输出电压 500mV
最大输入电压 5.5V
输出数量 4
最小输入电压 2.5V
输出类型 Adjustable

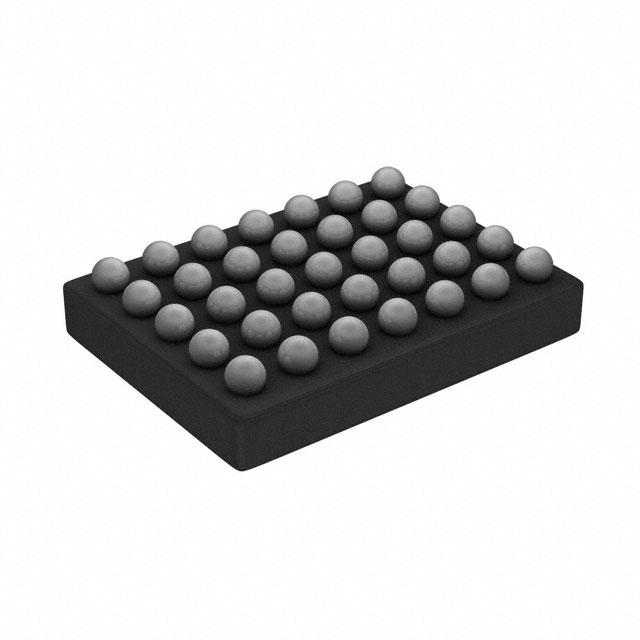

通用封装 DSBGA,UFBGA-35
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LP8758A2E3YFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP8758A2E3YFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LP8758A2E3YFFR LP8758A2E3YFFR数据手册

LP8758A2E3YFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
